ZX300-6

Betriebsgewicht: 30.200 kg
Löffelvolumen: 1,62
Motorleistung: 197 kW
Leistung
Komfort/Kabine
Umweltfreundlichkeit
Sicherheit
Wartung

Varianten

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

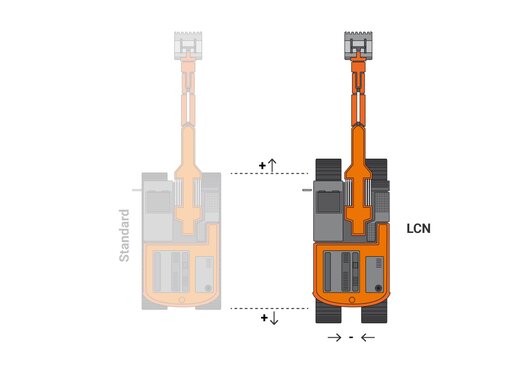

LCN - Long Carriage Narrow

Langer Unterwagen, jedoch ist die LCN-Variante im Vergleich zum LC-Unterwagen schmäler. Hauptgrund hierfür ist die Einhaltung der Transportbestimmungen. Ein schmälerer Unterwagen ist jedoch auch bei bestimmten, sehr harten Bodenverhältnissen von Vorteil.

VA - Verstellausleger

Der Verstellausleger besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

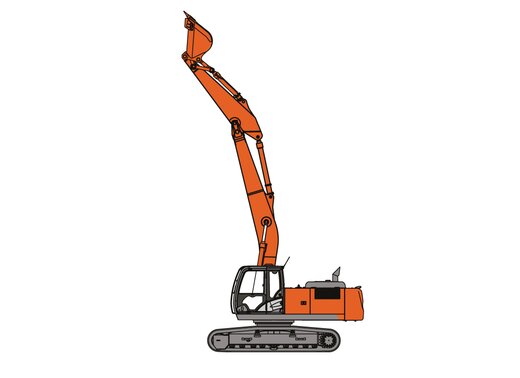

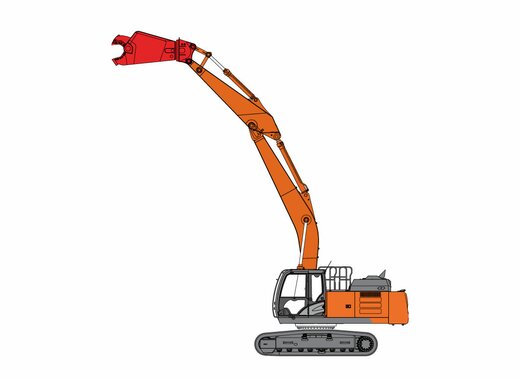

GA - Gerader Ausleger

Der Gerade Ausleger ist eine gestreckte Variante des Monoblock-Auslegers und wird durch die größere Reichhöhe vor allem im Abbruch eingesetzt.

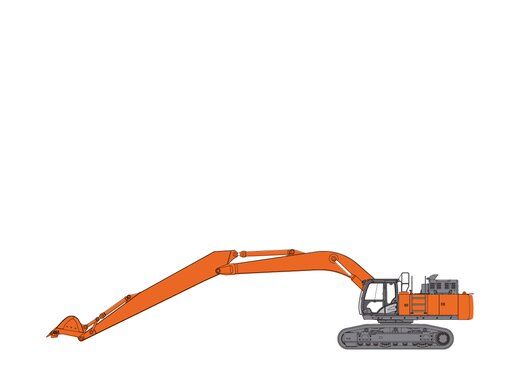

SLF - Longfront

Extra langer Monoblock und Stiel für Böschungsarbeiten

Technische Daten

Modell
  • ZX300LC-6
  • MOTOR

    Modell Isuzu AQ-6HK1X
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC- und SCR-System
    Hubraum 7,79 l
    Hub 125 mm
    Bohrung 115 mm
    Maximales Drehmoment 1.050 Nm
    Drehzahl Maximales Drehmoment 1.500 1/min

    Nennleistung

    ISO 9249 (netto) 186 kW
    ISO 9249 (netto) 253 PS
    ISO 14396 (netto) 197 kW
    ISO 14396 (netto) 268 PS
    SAE J1349 (netto) 186 kW
    SAE J1349 (netto) 253 PS
    Drehzahl bei Nennleistung 1.900 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 135 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 211 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 235 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 36,4 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2135 mm95 mm
    Stiel1150 mm105 mm
    Löffel1135 mm90 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 48 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Die Parkbremse ist eine Federspeicherbremse und wird hydraulisch gelöst.Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,2 km/h
    Fahrgeschwindigkeit Langsamgang 3,1 km/h
    Max. Traktionskraft 246 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Schwenkgeschwindigkeit 10,3 min‑1
    Schwenkdrehmoment 90,5 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher‑Feststellbremse. Hydraulisch gelöst.

    Fahrerkabine

    Breite 1.005 mm
    Höhe 1.675 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 105 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 510 l
    Motorkühlmittel 46 l
    Motoröl 48 l
    Schwenkwerk 12 l
    Fahrantrieb (je Seite) 9,2 l
    Hydrauliksystem 294 l
    Hydrauliköltank 156 l
    DEF/AdBlue-Tank 70 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,42 m30.100 kg57 kPa
    3,11 m30.200 kg57 kPa
    Dreistegplatte700 mm2,42 m30.500 kg49 kPa
    3,11 m30.600 kg49 kPa
    Dreistegplatte800 mm2,42 m30.900 kg43 kPa
    3,11 m31.000 kg43 kPa
    Dreistegplatte900 mm2,42 m31.300 kg39 kPa
    *13,11 m31.300 kg39 kPa
    • *1: 1,25 m³ (ISO gehäuft), Löffelgewicht 960 kg; Gegengewicht 5.600 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60023.800 kg3.190 mm
    70024.100 kg3.290 mm
    80024.500 kg3.390 mm
    900 *124.900 kg3.490 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 5.600 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 3.130 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.790 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 1.350 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 3,11 m
    Gewicht 1.430 kg

    Löffel

    Löffel Größe 1 m³
    Löffel Gewicht 960 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,33 m246 kN214 kN250 kN239 kN
    2,67 m246 kN214 kN222 kN213 kN
    3 m *1246 kN214 kN185 kN177 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,423,11
    A Max. Reichweite10.600 mm10.710 mm
    A' Max. Reichweite (am Boden)9.860 mm10.520 mm
    B Max. Grabtiefe6.530 mm7.220 mm
    B' Max. Grabtiefe für Niveau ,5 m6.310 mm7.040 mm
    C Max. Reichhöhe9.910 mm10.270 mm
    D Max. Schütthöhe6.980 mm7.330 mm
    D' Min. Schütthöhe3.450 mm2.740 mm
    E Min. Schwenkradius4.060 mm3.900 mm
    F Max. Grabtiefe vertikale Wand5.650 mm6.480 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.050 mm
    B Unterwagenlänge 4.940 mm
    *C Freiraum unter Gegengewicht 1.130 mm
    D Heckschwenkradius 3.210 mm
    D' Länge hinten 3.250 mm
    E Gesamtbreite des Oberwagens 2.990 mm
    F Gesamthöhe über Kabine 3.120 mm
    *G Mindestbodenfreiheit 510 mm
    H Spurweite 2.590 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 3.190 mm
    K Gesamtbreite 3.190 mm
    *L Laufwerkshöhe mit Dreistegplatten 1.070 mm

    Stiel Option 1

    Stiel 2,42 m
    M Gesamtlänge 10.710 mm
    N Gesamthöhe des Auslegers 3.450 mm

    Stiel Option 2

    Stiel 3,11 m
    Gesamtlänge 10.620 mm
    M Gesamtlänge 10.620 mm
    Gesamthöhe des Auslegers 3.200 mm
    N Gesamthöhe des Auslegers 3.200 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX300-6 Raupenbagger

Die konsequente Weiterentwicklung des neuen Serie-6 Hitachi Baggers ZX300-6 zeigt sich vor allem im Bereich der Kraftstoffeinsparung, der einfachen und sicheren Bedienung und der Langlebigkeit aller Komponenten.

Die fünf Hauptmerkmale Leistung, Produktivität, Komfort, Robustheit und Zuverlässigkeit sorgen für bemerkenswert niedrige Gesamtbetriebskosten und maximale Unterstützung des Fahrers im rauhen Baustellenbetrieb.

Der ZX300-6 ist der klassische große Erdbaubagger, der außerdem über exzellente Hubkräfte für den Kanalbau verfügt und leicht transportierbar ist.
