ZX225USR-6

Betriebsgewicht: 24.500 kg
Löffelvolumen: 1,2
Motorleistung: 128,4 kW
Leistung
Komfort/Kabine
Umweltfreundlichkeit
Sicherheit
Wartung

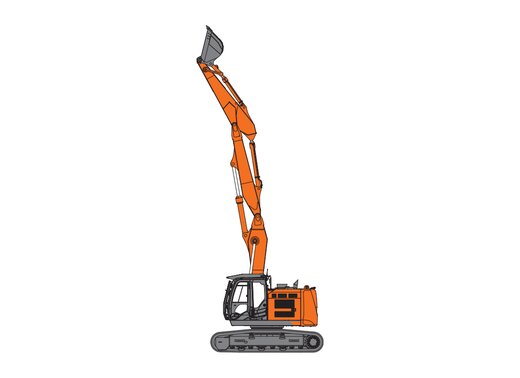

Varianten

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

USR - Ultra Short Radius

Der USR ist gemessen an der Länge ein Kompromiss zwischen der Standardheck- und der US-Version.

Technische Daten

Modell
  • ZX225USRLC-6
  • MOTOR

    Modell Isuzu AR-4HK1X
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC- und SCR-System
    Hubraum 5,193 l
    Hub 125 mm
    Bohrung 115 mm
    Maximales Drehmoment 670 Nm
    Drehzahl Maximales Drehmoment 1.600 1/min

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 166 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,5 PS
    SAE J1349 (netto) 122 kW
    SAE J1349 (netto) 166 PS
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 189 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 35,5 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerksrahmen
    in Kastenbauweise aus speziellem Werkstoff.
    Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Dauergeschmierte
    Lauf-/Tragrollen, Leiträder und Kettenräder mit schwimmenden Dichtungen.
    Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung
    gefertigt.
    Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Kettenspanner
    mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 49 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Die Parkbremse ist eine Federspeicherbremse.Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,5 km/h
    Max. Traktionskraft 203 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Schwenkgeschwindigkeit 11,8 min‑1
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher‑Feststellbremse.

    Fahrerkabine

    Breite 1.005 mm
    Höhe 1.675 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 380 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,2 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 130 l
    DEF/AdBlue-Tank 16 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,03 m24.300 kg50 kPa
    2,42 m24.400 kg51 kPa
    2,91 m24.500 kg51 kPa
    Dreistegplatte700 mm2,03 m24.700 kg44 kPa
    2,42 m24.700 kg44 kPa
    2,91 m24.800 kg44 kPa
    Dreistegplatte800 mm2,03 m24.800 kg38 kPa
    2,42 m24.800 kg39 kPa
    2,91 m24.900 kg39 kPa
    Dreistegplatte900 mm2,03 m25.300 kg35 kPa
    2,42 m25.300 kg35 kPa
    *12,91 m25.400 kg35 kPa
    • *1: 0,80 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 6.860 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60020.000 kg2.990 mm
    70020.300 kg3.090 mm
    80020.400 kg3.190 mm
    900 *120.900 kg3.290 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 6.300 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.210 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,03 m
    Gewicht 890 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 960 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 1.030 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,03 m158 kN141 kN152 kN144 kN
    2,42 m158 kN141 kN140 kN133 kN
    2 m *1158 kN141 kN114 kN110 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,032,422,91
    A Max. Reichweite9.420 mm9.620 mm10.110 mm
    A' Max. Reichweite (am Boden)9.190 mm9.390 mm9.990 mm
    B Max. Grabtiefe5.740 mm6.120 mm6.620 mm
    B' Max. Grabtiefe für Niveau ,5 m5.500 mm5.870 mm6.410 mm
    C Max. Reichhöhe10.780 mm10.790 mm11.230 mm
    D Max. Schütthöhe7.850 mm7.870 mm8.290 mm
    D' Min. Schütthöhe3.580 mm3.980 mm3.330 mm
    E Min. Schwenkradius2.750 mm2.720 mm2.380 mm
    F Max. Grabtiefe vertikale Wand5.120 mm5.190 mm5.810 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.460 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 2.000 mm
    D' Länge hinten 2.000 mm
    E Gesamtbreite des Oberwagens 2.910 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.030 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 3.030 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 920 mm

    Stiel Option 1

    Stiel 2,03 m
    M Gesamtlänge 9.250 mm
    N Gesamthöhe des Auslegers 3.260 mm

    Stiel Option 2

    Stiel 2,42 m
    Gesamtlänge 9.270 mm
    M Gesamtlänge 9.270 mm
    Gesamthöhe des Auslegers 3.230 mm
    N Gesamthöhe des Auslegers 3.230 mm

    Stiel Option 3

    Stiel Option 2,91 m
    Gesamtlänge 9.110 mm
    M Gesamtlänge 9.110 mm
    Gesamthöhe des Auslegers 2.980 mm
    N Gesamthöhe des Auslegers 2.980 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX225USR-6 Raupenbagger

Die kontinuierliche Optimierung des neuen Serie-6 Hitachi Baggers ZX225USR-6 setzt neue Maßstäbe in Sachen Effizienz und Kraftstoffverbrauch. Die intuitive Bedienung sowie die sehr gute Wartungszugänglichkeit sorgen für weiter verringerte Standzeiten.

Die fünf Hauptmerkmale Leistung, Produktivität, Komfort, Robustheit und Zuverlässigkeit sorgen für bemerkenswert niedrige Gesamtbetriebskosten und maximale Unterstützung des Fahrers im rauen Alltagsbetrieb.

Das kurze Heck kommt dem ZX225USR-6 bei geringen Platzverhältnissen im innerstädtischen Bereichen oder auf engen Baustellen zugute.
