ZX225US-6

Betriebsgewicht: 24.900 kg
Löffelvolumen: 1,2
Motorleistung: 128,4 kW
Leistung

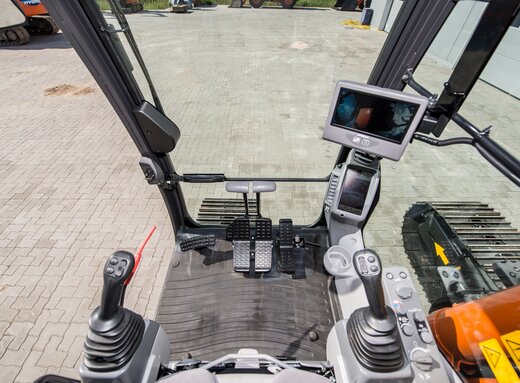

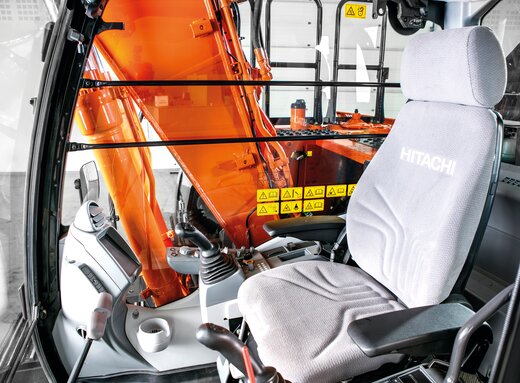

Komfort/Kabine
Umweltfreundlichkeit
Sicherheit

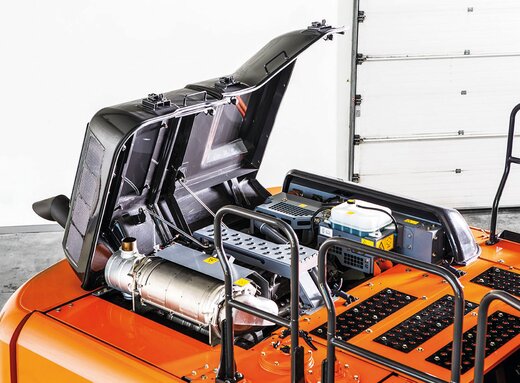

Wartung

Varianten

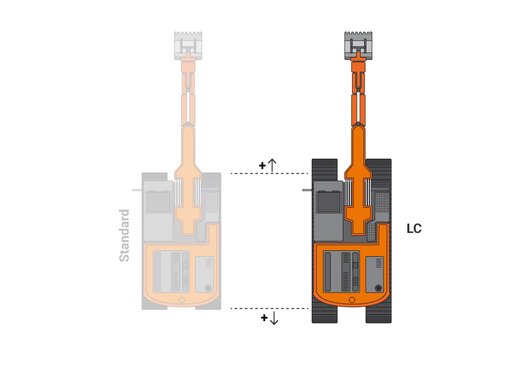

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

US - Ultra Short

Die Hüllkreis-Version ist der Inbegriff des Kurzheckbaggers. Sowohl das Heck mit dem Kontergewicht sowie der Ausleger in eingezogener Stellung ragen bei der Drehung des Baggers nicht über die Kette hinaus.

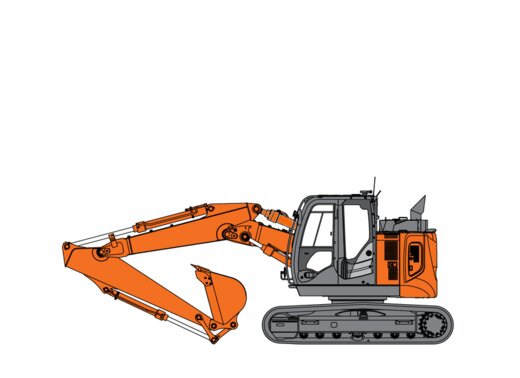

VA - Verstellausleger

Der Verstellausleger besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

P - Pads

Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

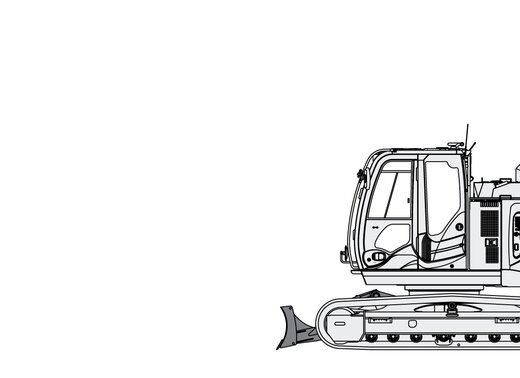

PS - Planierschild

Das Planierschild ist hydraulisch angesteuert und wird von Baggern zum schieben oder abziehen von Material verwendet.

Technische Daten

Modell
  • ZX225USLC-6
  • MOTOR

    Modell Isuzu AR-4HK1X
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung

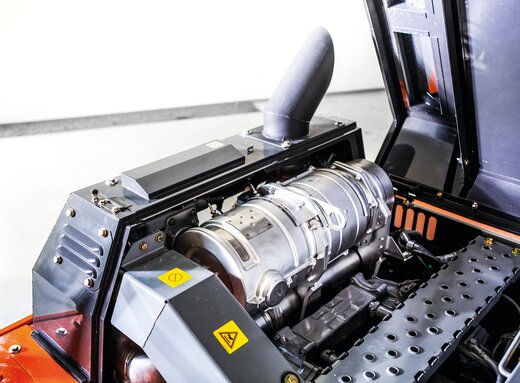

    Nachbehandlung DOC- und SCR-System
    Hubraum 5,193 l
    Hub 125 mm
    Bohrung 115 mm
    Maximales Drehmoment 670 Nm
    Drehzahl Maximales Drehmoment 1.600 1/min

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 166 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,5 PS
    SAE J1349 (netto) 122 kW
    SAE J1349 (netto) 166 PS
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah

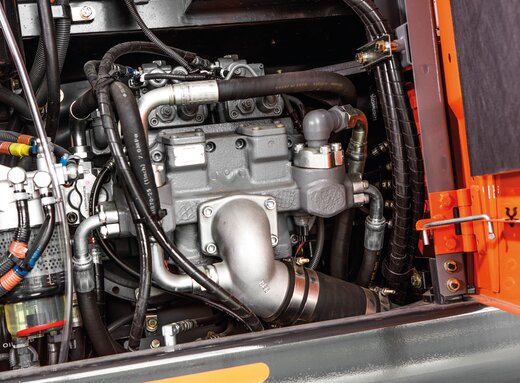

  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 189 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 35,5 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerksrahmen
    in Kastenbauweise aus speziellem Werkstoff.
    Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Dauergeschmierte
    Lauf-/Tragrollen, Leiträder und Kettenräder mit schwimmenden Dichtungen.
    Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung
    gefertigt.
    Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Kettenspanner
    mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 49 Stück
    Laufrollenschutz 3 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Die Parkbremse ist eine Federspeicherbremse.Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,5 km/h
    Max. Traktionskraft 203 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Schwenkgeschwindigkeit 11,8 min‑1
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher‑Feststellbremse.

    Fahrerkabine

    Breite 1.005 mm
    Höhe 1.675 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 380 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,2 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 130 l
    DEF/AdBlue-Tank 16 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,03 m24.700 kg51 kPa
    2,42 m24.800 kg51 kPa
    2,91 m24.900 kg51 kPa
    Dreistegplatte700 mm2,03 m25.000 kg44 kPa
    2,42 m25.100 kg45 kPa
    2,91 m25.200 kg45 kPa
    Dreistegplatte800 mm2,03 m25.100 kg39 kPa
    2,42 m25.200 kg39 kPa
    2,91 m25.300 kg39 kPa
    Dreistegplatte900 mm2,03 m25.600 kg35 kPa
    2,42 m25.700 kg35 kPa
    *12,91 m25.800 kg36 kPa
    • *1: 0,80 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 6.860 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60020.400 kg2.990 mm
    70020.700 kg3.090 mm
    80020.800 kg3.190 mm
    900 *121.300 kg3.290 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 6.860 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.210 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 3.010 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,03 m
    Gewicht 890 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,52 m
    Gewicht 960 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 1.030 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,03 m158 kN141 kN152 kN144 kN
    2,42 m158 kN141 kN140 kN133 kN
    2 m *1158 kN141 kN114 kN110 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,032,422,91
    A Max. Reichweite9.380 mm9.610 mm10.110 mm
    A' Max. Reichweite (am Boden)9.150 mm9.400 mm9.900 mm
    B Max. Grabtiefe5.220 mm5.550 mm6.050 mm
    B' Max. Grabtiefe für Niveau ,5 m5.100 mm5.440 mm5.960 mm
    C Max. Reichhöhe10.910 mm10.970 mm11.420 mm
    D Max. Schütthöhe8.000 mm8.030 mm8.490 mm
    D' Min. Schütthöhe4.560 mm4.090 mm3.410 mm
    E Min. Schwenkradius2.610 mm2.640 mm2.360 mm
    F Max. Grabtiefe vertikale Wand4.360 mm4.570 mm5.140 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.660 mm
    B Unterwagenlänge 4.460 mm
    *C Freiraum unter Gegengewicht 980 mm
    D Heckschwenkradius 1.680 mm
    D' Länge hinten 1.680 mm
    E Gesamtbreite des Oberwagens 2.910 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.030 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 3.030 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.990 mm
    K Gesamtbreite 2.990 mm
    *L Laufwerkshöhe mit Dreistegplatten 920 mm

    Stiel Option 1

    Stiel 2,03 m
    M Gesamtlänge 9.250 mm
    N Gesamthöhe des Auslegers 3.260 mm

    Stiel Option 2

    Stiel 2,42 m
    Gesamtlänge 9.270 mm
    M Gesamtlänge 9.270 mm
    Gesamthöhe des Auslegers 3.230 mm
    N Gesamthöhe des Auslegers 3.230 mm

    Stiel Option 3

    Stiel Option 2,91 m
    Gesamtlänge 9.110 mm
    M Gesamtlänge 9.110 mm
    Gesamthöhe des Auslegers 2.980 mm
    N Gesamthöhe des Auslegers 2.980 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX225US-6 Raupenbagger

Die kontinuierliche Weiterentwicklung des neuen Serie-6 Hitachi Baggers ZX225US-6 setzt neue Maßstäbe in Sachen Umwelt- und Benutzerfreundlichkeit durch erhebliche Kraftstoffeinsparung und optimierte Wartungszugänglichkeit.

Die fünf Hauptmerkmale Leistung, Produktivität, Komfort, Robustheit und Zuverlässigkeit sorgen für bemerkenswert niedrige Gesamtbetriebskosten und maximale Unterstützung des Fahrers im rauen Alltagsbetrieb.

Das kurze Heck sowie die verringerten Emissionen qualifizieren den ZX225US-6 besonderes für den innerstädtischen Einsatz.

Downloads

Hitachi ZX225US-6 (Deutsch) 8.11 MB
Download

Gebrauchtmaschinen

Lehnhoff Tieflöffel 1200MM OQ70 19-23 to.

RefNrZ35618
Baujahr2008
Betriebsstunden
Preis(EUR)1.870,00

Tiefenlöffel 1200MM

RefNrZ121284
Baujahr
Betriebsstunden
Preis(EUR)Auf Anfrage

Tiefenlöffel 600MM

RefNrZ121283
Baujahr
Betriebsstunden
Preis(EUR)Auf Anfrage

Tieflöffel 1500MM

RefNrZ85
Baujahr
Betriebsstunden
Preis(EUR)Auf Anfrage

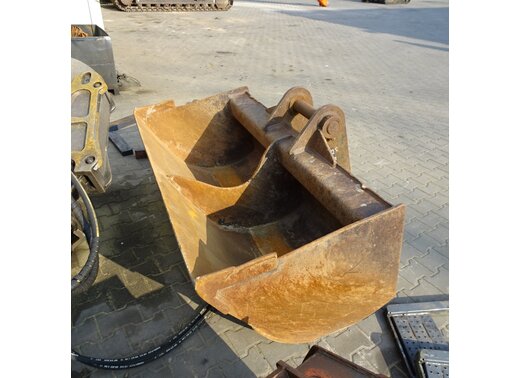

Grabenräumlöffel starr 1800mm QC90H10

RefNrZ21318
Baujahr
Betriebsstunden
Preis(EUR)1.600,00

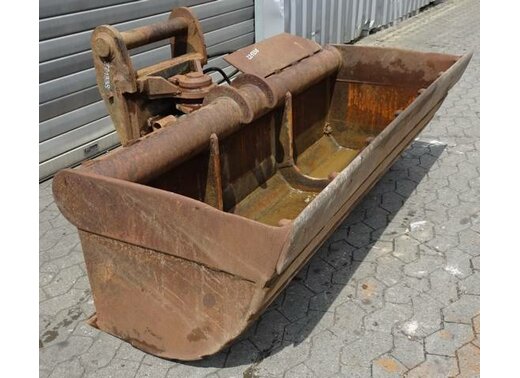

Grabenräumlöffel schwenkbar 2000mm MS21
