ZX210-6

Betriebsgewicht: 21.700 kg
Löffelvolumen: 1,2
Motorleistung: 128,4 kW
Leistung
Komfort/Kabine
Umweltfreundlichkeit
Sicherheit
Wartung

Varianten

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

LCN - Long Carriage Narrow

Langer Unterwagen, jedoch ist die LCN-Variante im Vergleich zum LC-Unterwagen schmäler. Hauptgrund hierfür ist die Einhaltung der Transportbestimmungen. Ein schmälerer Unterwagen ist jedoch auch bei bestimmten, sehr harten Bodenverhältnissen von Vorteil.

VA - Verstellausleger

Der Verstellausleger besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

SLF - Longfront

Extra langer Monoblock und Stiel für Böschungsarbeiten

CTA - Teleskop

Der Teleskopierbare Stiel und verschiebbare Kabine mit Bodenfenster können selbst große Arbeitstiefen bei Schacht oder Kanalbau Projekten erreicht werden

Technische Daten

Modell
  • ZX210-6
  • MOTOR

    Modell Isuzu AR‑4HK1X
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC‑ und SCR‑System
    Hubraum 5,193 l
    Hub 125 mm
    Bohrung 115 mm
    Maximales Drehmoment 670 Nm
    Drehzahl Maximales Drehmoment 1.600 1/min

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,9 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    SAE J1349 (netto) 122 kW
    SAE J1349 (netto) 165,9 PS
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit varialber Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 189 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 32,4 MPa
    Fahrkreis 35,5 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1135 mm95 mm
    Löffel1115 mm80 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerksrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Dauergeschmierte Lauf-/Tragrollen, Leiträder und Kettenräder mit schwimmenden Dichtungen. Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 46 Stück
    Laufrollenschutz 2 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-StufenAxialkolbenmotor. Die Parkbremse ist eine Federspeicherbremse. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,5 km/h
    Max. Traktionskraft 203 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Schwenkgeschwindigkeit 11,8 min‑1
    Schwenkdrehmoment 68 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher‑Feststellbremse.

    Fahrerkabine

    Breite 1.005 mm
    Höhe 1.675 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 400 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,2 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 240 l
    Hydrauliköltank 135 l
    DEF/AdBlue-Tank 57 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,03 m21.600 kg48 kPa
    2,42 m21.600 kg48 kPa
    2,91 m21.700 kg49 kPa
    Dreistegplatte700 mm2,03 m21.800 kg42 kPa
    2,42 m21.900 kg42 kPa
    2,91 m21.900 kg42 kPa
    Dreistegplatte800 mm2,03 m22.100 kg37 kPa
    2,42 m22.100 kg37 kPa
    *12,91 m22.200 kg37 kPa
    • *1: 0,80 m³ (ISO gehäuft), Löffelgewicht 660 kg; Gegengewicht 4.850 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60017.100 kg2.860 mm
    70017.300 kg2.910 mm
    800 *117.600 kg3.000 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 4.850 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.210 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.930 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,03 m
    Gewicht 890 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,42 m
    Gewicht 960 kg

    Stiel 3 (mit Löffelzylinder)

    Länge 2,91 m
    Gewicht 1.030 kg

    Löffel

    Löffel Größe 0,8 m³
    Löffel Gewicht 660 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,03 m158 kN141 kN152 kN144 kN
    2,42 m158 kN141 kN140 kN133 kN
    2 m *1158 kN141 kN114 kN110 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,032,422,91
    A Max. Reichweite9.230 mm9.430 mm9.920 mm
    A' Max. Reichweite (am Boden)9.040 mm9.250 mm9.750 mm
    B Max. Grabtiefe5.800 mm6.180 mm6.670 mm
    B' Max. Grabtiefe für Niveau ,5 m5.580 mm5.950 mm6.490 mm
    C Max. Reichhöhe9.850 mm9.670 mm10.040 mm
    D Max. Schütthöhe6.940 mm6.830 mm7.180 mm
    D' Min. Schütthöhe3.630 mm3.200 mm2.650 mm
    E Min. Schwenkradius3.410 mm3.280 mm3.180 mm
    F Max. Grabtiefe vertikale Wand5.210 mm5.300 mm5.990 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.370 mm
    B Unterwagenlänge 4.170 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 2.890 mm
    D' Länge hinten 2.890 mm
    E Gesamtbreite des Oberwagens 2.710 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.020 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.200 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.800 mm
    K Gesamtbreite 2.860 mm
    *L Laufwerkshöhe mit Dreistegplatten 920 mm

    Stiel Option 1

    Stiel 2,03 m
    M Gesamtlänge 9.750 mm
    N Gesamthöhe des Auslegers 3.150 mm

    Stiel Option 2

    Stiel 2,42 m
    Gesamtlänge 9.750 mm
    M Gesamtlänge 9.750 mm
    Gesamthöhe des Auslegers 3.180 mm
    N Gesamthöhe des Auslegers 3.180 mm

    Stiel Option 3

    Stiel Option 2,91 m
    Gesamtlänge 9.750 mm
    M Gesamtlänge 9.750 mm
    Gesamthöhe des Auslegers 2.940 mm
    N Gesamthöhe des Auslegers 2.940 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

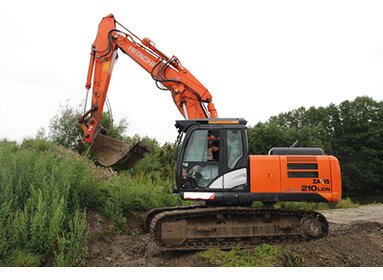

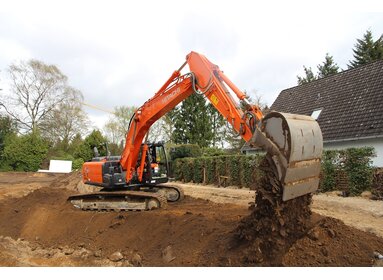

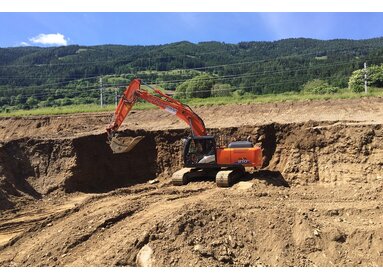

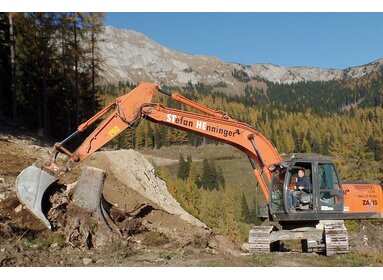

Der Hitachi ZX210-6 Raupenbagger

Die neue Serie-6 des Hitachi Baggers ZX210-6 hat sich gegenüber seinem Vorgänger in einigen Bereichen enorm verbessert. Verstärkte, langlebige Materialien und neue Handläufe auf den begehbaren Teilen des Oberwagens sorgen für mehr Arbeitssicherheit.

Aufgrund von Kraftstoffeinsparung, optimaler Wartungsfreundlichkeit und einer deutlich höheren Produktivität, können die Gesamtbetriebskosten bemerkenswert niedrig gehalten werden.

Spitzen Qualität und führende Technologie machen den ZX210-6 zu einer rundum zuverlässigen Maschine, die den Erwartungen der Benutzer jederzeit gerecht wird.

Downloads

Hitachi ZX210-6 (Deutsch) 6.01 MB
Download

Gebrauchtmaschinen

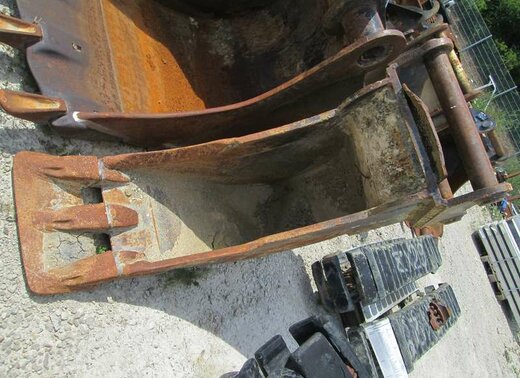

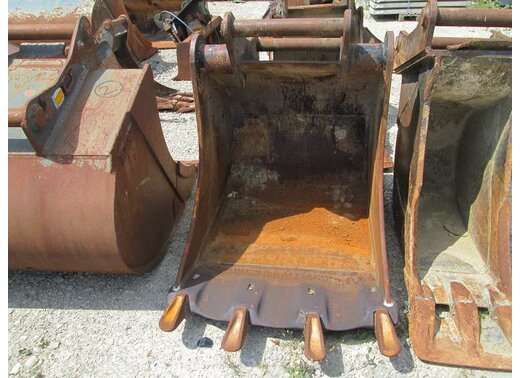

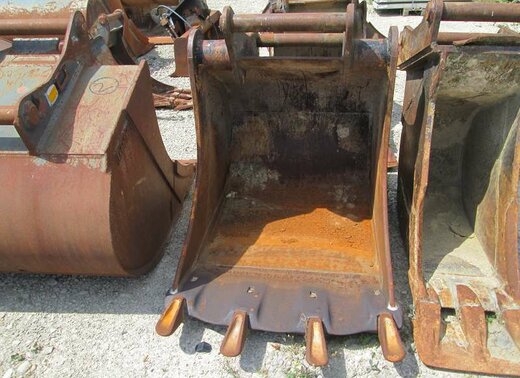

Tieflöffel 900MM OQ70 19-23 to.

RefNrZ7226
Baujahr
Betriebsstunden
Preis(EUR)1.416,00

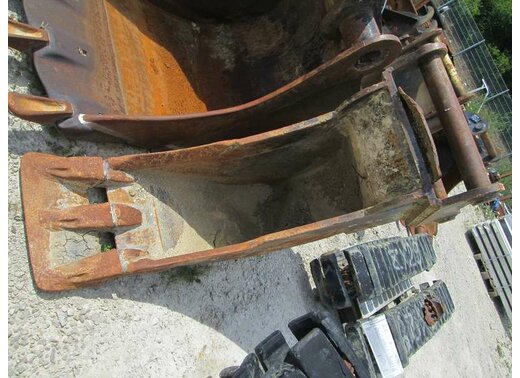

Tieflöffel 400MM OQ70 19-23 to.

RefNrZ7231
Baujahr
Betriebsstunden
Preis(EUR)1.280,00

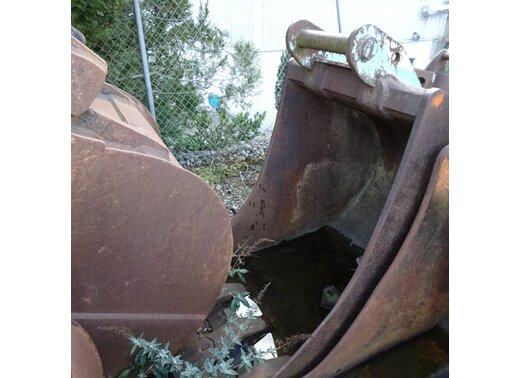

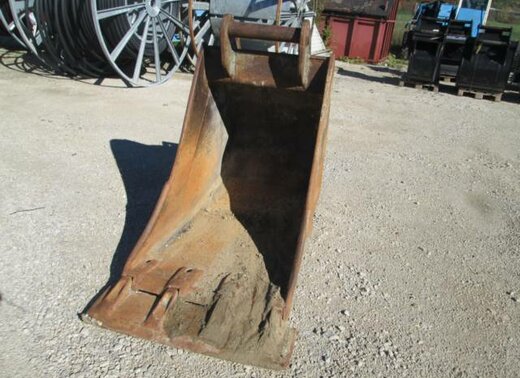

Tieflöffel 1000mm

RefNrZ5930
Baujahr1993
Betriebsstunden
Preis(EUR)1.300,00

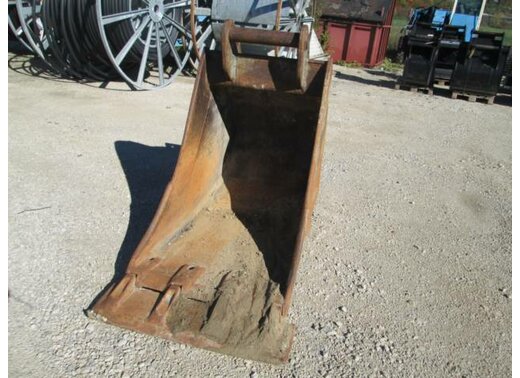

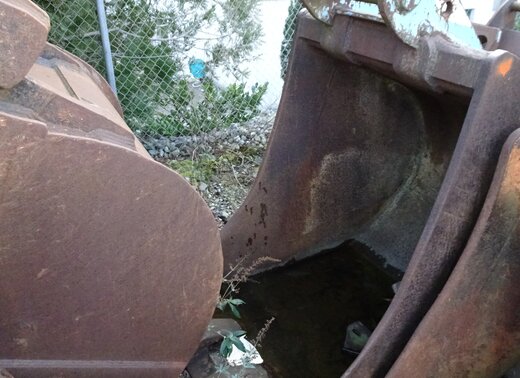

Tieflöffel 800MM

RefNrZ92238
Baujahr
Betriebsstunden
Preis(EUR)1.330,00

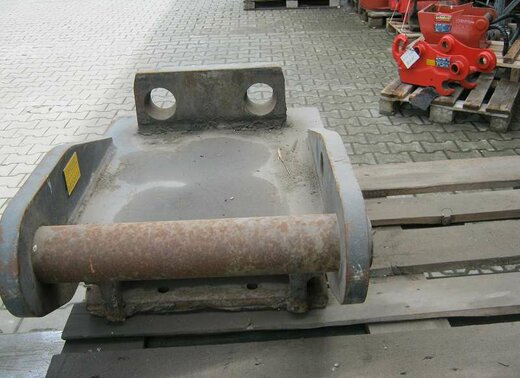

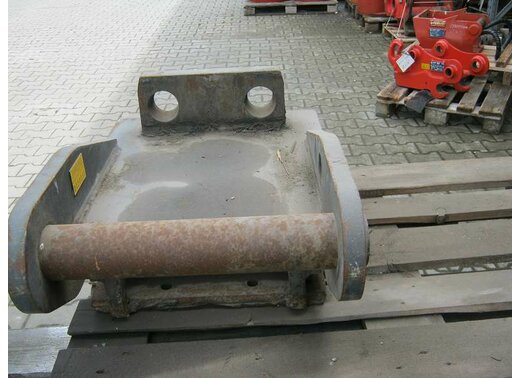

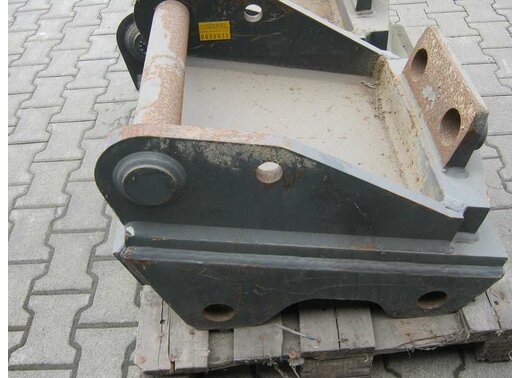

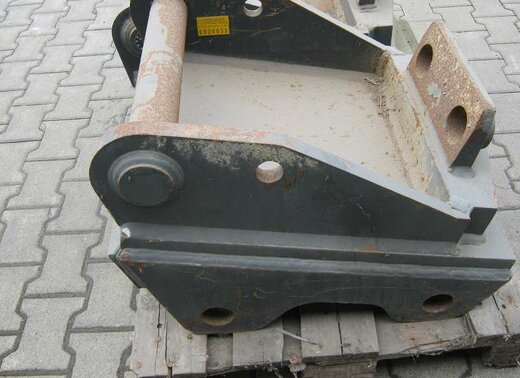

SCHRAUBADAPTER LEHNHOFF SW20 MONTABERT

RefNrZ20033
Baujahr
Betriebsstunden
Preis(EUR)1.200,00

Lehnhoff GREIFERADAPTER SW20 PENDELAUFNAHME

RefNrZ20035
Baujahr
Betriebsstunden
Preis(EUR)1.500,00

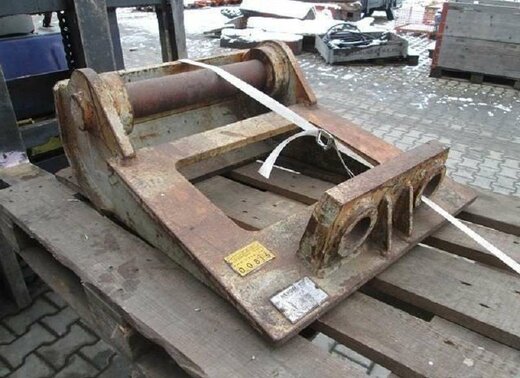

GREIFERADAPTER SW20 PENDELAUFNAHME

RefNrZ815
Baujahr
Betriebsstunden
Preis(EUR)950,00

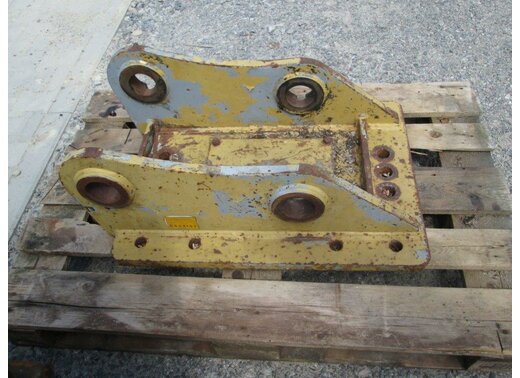

Genesis Schraubadapter Fuchs GSG 700

RefNrZ8102
Baujahr2008
Betriebsstunden
Preis(EUR)250,00

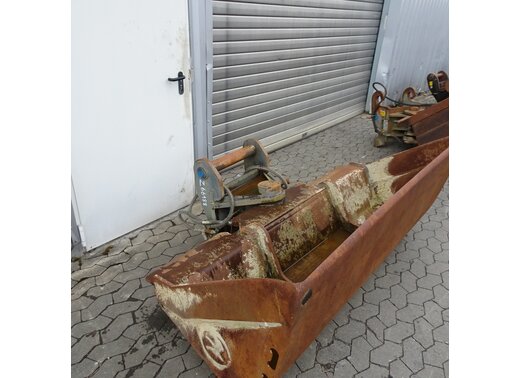

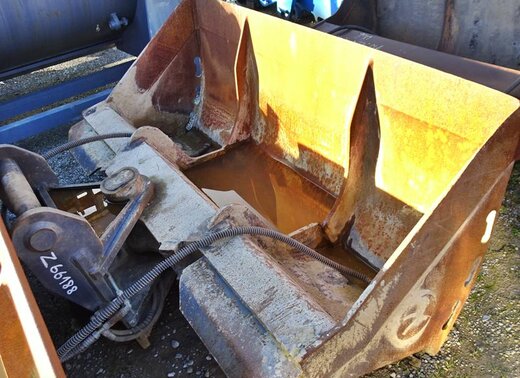

Grabenräumlöffel schwenkbar 2000mm MS21

RefNrZ66188
Baujahr
Betriebsstunden
Preis(EUR)3.900,00

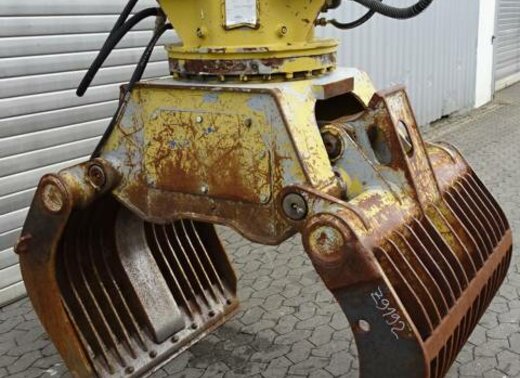

Demarec Demarec Abbruch-und Sortiergreifer DRG19

RefNrZ171688
Baujahr2014
Betriebsstunden
Preis(EUR)8.500,00

Genesis Genesis GSG700 MS20

RefNrZ9192
Baujahr
Betriebsstunden
Preis(EUR)6.900,00

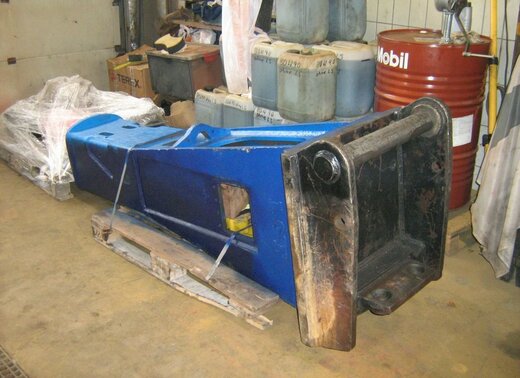

LST Hydraulikhammer XB2100 IS MS21
