ZX190-6

Betriebsgewicht: 20.000 kg
Löffelvolumen: 1
Motorleistung: 128,4 kW
Leistung

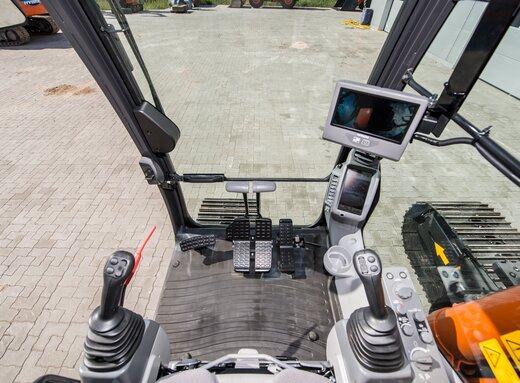

Komfort/Kabine
Umweltfreundlichkeit
Sicherheit
Wartung

Varianten

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

LCN - Long Carriage Narrow

Langer Unterwagen, jedoch ist die LCN-Variante im Vergleich zum LC-Unterwagen schmäler. Hauptgrund hierfür ist die Einhaltung der Transportbestimmungen. Ein schmälerer Unterwagen ist jedoch auch bei bestimmten, sehr harten Bodenverhältnissen von Vorteil.

VA - Verstellausleger

Der Verstellausleger besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

Technische Daten

Modell
  • ZX190LC-6
  • MOTOR

    Modell Isuzu AR-4HK1X
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung

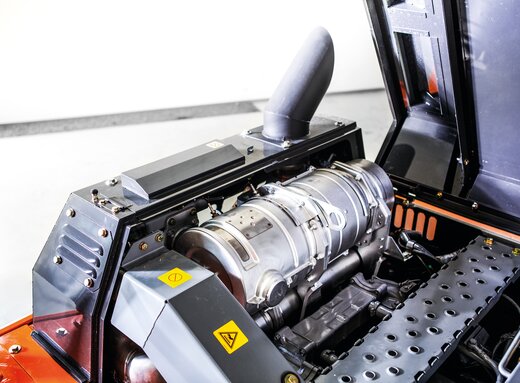

    Nachbehandlung DOC‑ und SCR‑System
    Hubraum 5,193 l
    Hub 125 mm
    Bohrung 115 mm
    Maximales Drehmoment 670 Nm
    Drehzahl Maximales Drehmoment 1.600 1/min

    Nennleistung

    ISO 9249 (netto) 122 kW
    ISO 9249 (netto) 165,9 PS
    ISO 14396 (netto) 128,4 kW
    ISO 14396 (netto) 174,6 PS
    SAE J1349 (netto) 122 kW
    SAE J1349 (netto) 165,9 PS
    Drehzahl bei Nennleistung 2.000 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 126 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit varialber Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 189 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 212 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 24,9 MPa
    Fahrkreis 35,5 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1120 mm90 mm
    Löffel1105 mm75 mm
    Positionierung *11150 mm100 mm
    • *1: Für Verstell-Ausleger
  • UNTERWAGEN

    Ketten Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerksrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Dauergeschmierte Lauf-/Tragrollen, Leiträder und Kettenräder mit schwimmenden Dichtungen. Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 46 Stück
    Kettenführung 1 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Parkbremse ist eine Federspeicherbremse.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,5 km/h
    Max. Traktionskraft 203 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Schwenkgeschwindigkeit 11,8 min‑1
    Schwenkdrehmoment 53 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher‑Feststellbremse.

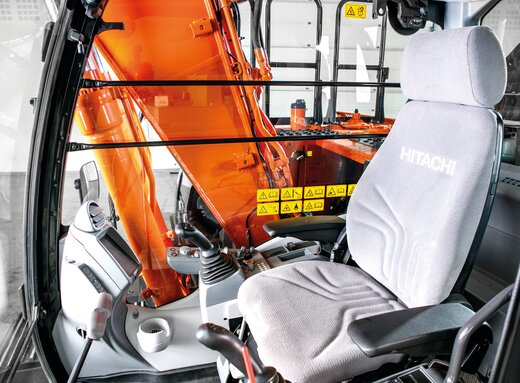

    Fahrerkabine

    Breite 1.005 mm
    Höhe 1.675 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 69 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 330 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,2 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 220 l
    Hydrauliköltank 115 l
    DEF/AdBlue-Tank 35 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte600 mm2,26 m19.900 kg44 kPa
    2,71 m2.000 kg45 kPa
    Dreistegplatte700 mm2,26 m20.200 kg39 kPa
    2,71 m20.200 kg39 kPa
    Dreistegplatte800 mm2,26 m20.400 kg34 kPa
    2,71 m20.500 kg34 kPa
    Dreistegplatte900 mm2,26 m20.800 kg31 kPa
    *12,71 m20.800 kg31 kPa
    • *1: 0,70 m³ (ISO gehäuft), Löffelgewicht 600 kg; Gegengewicht 3.500 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    60015.900 kg2.800 mm
    70016.100 kg2.900 mm
    80016.400 kg3.000 mm
    900 *116.700 kg3.100 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.500 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 2.030 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 2.840 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,26 m
    Gewicht 840 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,71 m
    Gewicht 900 kg

    Löffel

    Löffel Größe 0,7 m³
    Löffel Gewicht 600 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,26 m127 kN112 kN108 kN104 kN
    2,71 m127 kN *1112 kN95 kN91 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,262,71
    A Max. Reichweite9.140 mm9.500 mm
    A' Max. Reichweite (am Boden)8.950 mm9.320 mm
    B Max. Grabtiefe5.900 mm6.340 mm
    B' Max. Grabtiefe für Niveau ,5 m5.650 mm6.100 mm
    C Max. Reichhöhe9.510 mm9.630 mm
    D Max. Schütthöhe6.640 mm6.770 mm
    D' Min. Schütthöhe3.170 mm2.690 mm
    E Min. Schwenkradius3.110 mm3.100 mm
    F Max. Grabtiefe vertikale Wand5.110 mm5.400 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.370 mm
    B Unterwagenlänge 4.170 mm
    *C Freiraum unter Gegengewicht 990 mm
    D Heckschwenkradius 2.890 mm
    D' Länge hinten 2.890 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.020 mm
    *G Mindestbodenfreiheit 450 mm
    H Spurweite 2.200 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite 2.800 mm
    K Gesamtbreite 2.800 mm
    *L Laufwerkshöhe mit Dreistegplatten 920 mm

    Stiel Option 1

    Stiel 2,26 m
    M Gesamtlänge 9.420 mm
    N Gesamthöhe des Auslegers 3.460 mm

    Stiel Option 2

    Stiel 2,71 m
    Gesamtlänge 9.450 mm
    M Gesamtlänge 9.450 mm
    Gesamthöhe des Auslegers 3.040 mm
    N Gesamthöhe des Auslegers 3.040 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX190-6 Raupenbagger

Die konsequente Weiterentwicklung des neuen Serie-6 Hitachi Baggers ZX190-6 zeigt sich vor allem in der erheblichen Kraftstoffeinsparung, den verstärkten, langlebigen Materialien und neuen Handläufen auf den begehbaren Teilen des Oberwagens, die für mehr Arbeitssicherheit sorgen.

Die fünf Hauptmerkmale Leistung, Produktivität, Komfort, Robustheit und Zuverlässigkeit sorgen für bemerkenswert niedrige Gesamtbetriebskosten und maximale Unterstützung des Fahrers im rauen Alltagsbetrieb.

Höchste Qualität und führende Technologie machen den ZX190-6 zu einer rundum zuverlässigen Maschine, die den Erwartungen der Benutzer jederzeit gerecht wird.
