ZX160-6

Betriebsgewicht: 17.500 kg
Löffelvolumen: 0,82
Motorleistung: 86 kW
Leistung
Komfort/Kabine
Umweltfreundlichkeit
Sicherheit
Wartung

Varianten

LC - Long Carriage

Langer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

VA - Verstellausleger

Der Verstellausleger besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter.

Technische Daten

Modell
  • ZX160LC-6
  • MOTOR

    Modell Isuzu AR-4JJ1X
    Typ Wassergekühlter 4-Takt 4-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC‑ und SCR‑System
    Hubraum 2,999 l
    Hub 104,9 mm
    Bohrung 95,4 mm
    Maximales Drehmoment 375 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min

    Nennleistung

    ISO 9249 (netto) 82,3 kW
    ISO 9249 (netto) 111,9 PS
    ISO 14396 (netto) 86 kW
    ISO 14396 (netto) 116,9 PS
    SAE J1349 (netto) 82,3 kW
    SAE J1349 (netto) 111,9 PS
    Drehzahl bei Nennleistung 2.200 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 74 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit varialber Fördermenge
    Maximaler Ölfluss (2x Axialkolbenpumpe) 180 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 33,6 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 29,3 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa
  • UNTERWAGEN

    Ketten Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerksrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt. Dauergeschmierte Lauf-/Tragrollen, Leiträder und Kettenräder mit schwimmenden Dichtungen. Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 7 Stück
    Tragrollen (je Seite) 2 Stück
    Anzahl der Bodenplatten (je Seite) 43 Stück
    Kettenführung 1 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor. Die Parkbremse ist eine Federspeicherbremse.
    Fahrgeschwindigkeit max. Schnellgang 5,1 km/h
    Fahrgeschwindigkeit Langsamgang 3,3 km/h
    Max. Traktionskraft 169 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Schwenkgeschwindigkeit 13,3 min‑1
    Schwenkdrehmoment 44 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher‑Feststellbremse.

    Fahrerkabine

    Breite 1.005 mm
    Höhe 1.675 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 70 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 100 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 285 l
    Motorkühlmittel 24 l
    Motoröl 17 l
    Schwenkwerk 6,9 l
    Fahrantrieb (je Seite) 6,8 l
    Hydrauliksystem 210 l
    Hydrauliköltank 125 l
    DEF/AdBlue-Tank 35 l
  • GEWICHTE UND BODENDRUCK

    Betriebsgewicht und Bodendruck

    BodenplattentypBodenplattenbreiteStielBetriebsgewichtBodendruck
    Dreistegplatte500 mm2,22 m17.300 kg50 kPa
    2,58 m17.300 kg50 kPa
    Dreistegplatte600 mm2,22 m17.500 kg42 kPa
    2,58 m17.500 kg42 kPa
    Dreistegplatte700 mm2,22 m17.700 kg36 kPa
    2,58 m17.800 kg36 kPa
    Dreistegplatte800 mm2,22 m18.000 kg32 kPa
    *12,58 m18.100 kg32 kPa
    • *1: 0,60 m³ (ISO gehäuft), Löffelgewicht 500 kg; Gegengewicht 3.200 kg

    Basisgewichte und Gesamtbreite

    BodenplattenbreiteGewichtGesamtbreite
    50013.800 kg2.500 mm
    60014.100 kg2.590 mm
    70014.300 kg2.690 mm
    800 *114.600 kg2.890 mm
    • *1: Ohne Arbeitsausrüstung, Kraftstoff, Hydrauliköl, Kühlmittel usw. Mit Gegengewicht
    Gegengewicht 3.200 kg
    Monoblockausleger (mit Stiel- und Auslegerzylinder) 1.620 kg
    Verstell-Ausleger (mit Stiel- und Auslegerzylinder) 1.910 kg

    Stiel 1 (mit Löffelzylinder)

    Länge 2,22 m
    Gewicht 770 kg

    Stiel 2 (mit Löffelzylinder)

    Länge 2,58 m
    Gewicht 800 kg

    Löffel

    Löffel Größe 0,6 m³
    Löffel Gewicht 500 kg
  • GRABKRAFT LÖFFEL UND STIEL

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,22 m112 kN99 kN115 kN110 kN
    2 m *1112 kN99 kN91 kN88 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,22,58
    A Max. Reichweite8.520 mm8.870 mm
    A' Max. Reichweite (am Boden)8.340 mm8.700 mm
    B Max. Grabtiefe5.620 mm5.980 mm
    B' Max. Grabtiefe für Niveau ,5 m5.340 mm5.740 mm
    C Max. Reichhöhe8.620 mm8.880 mm
    D Max. Schütthöhe5.940 mm6.170 mm
    D' Min. Schütthöhe2.750 mm2.380 mm
    E Min. Schwenkradius3.290 mm2.910 mm
    F Max. Grabtiefe vertikale Wand4.510 mm5.190 mm
  • ABMESSUNGEN

    Kette Dreistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 3.100 mm
    B Unterwagenlänge 3.920 mm
    *C Freiraum unter Gegengewicht 980 mm
    D Heckschwenkradius 2.550 mm
    D' Länge hinten 2.530 mm
    E Gesamtbreite des Oberwagens 2.480 mm
    F Gesamthöhe über Kabine 2.950 mm
    F' Gesamthöhe des Handlaufs 3.030 mm
    F'' Gesamthöhe des Handlaufs (an Kabine) 3.030 mm
    *G Mindestbodenfreiheit 470 mm
    H Spurweite 1.990 mm
    I Kettenplattenbreite mm
    J Unterwagenbreite 2.490 mm
    K Gesamtbreite 2.500 mm
    *L Laufwerkshöhe mit Dreistegplatten 920 mm

    Stiel Option 1

    Stiel 2,22 m
    M Gesamtlänge 8.720 mm
    N Gesamthöhe des Auslegers 3.190 mm

    Stiel Option 2

    Stiel 2,58 m
    Gesamtlänge 8.620 mm
    M Gesamtlänge 8.620 mm
    Gesamthöhe des Auslegers 2.870 mm
    N Gesamthöhe des Auslegers 2.870 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX160-6 Raupenbagger

Die kontinuierliche Optimierung des neuen Serie-6 Hitachi Baggers ZX160-6 setzt neue Maßstäbe in Sachen Effizienz und Kraftstoffverbrauch. Die verbesserte intuitive Bedienung sowie die sehr gute Wartungszugänglichkeit sorgen für weiter verringerte Standzeiten.

Die fünf Hauptmerkmale Leistung, Produktivität, Komfort, Robustheit und Zuverlässigkeit sorgen für bemerkenswert niedrige Gesamtbetriebskosten und maximale Unterstützung des Fahrers im rauen Alltagsbetrieb.

Höchste Qualität und führende Technologie machen den ZX160-6 zu einer rundum zuverlässigen Maschine, die den Erwartungen der Benutzer jederzeit gerecht wird.

Downloads

Hitachi ZX160-6 (Deutsch) 6.07 MB
Download

Gebrauchtmaschinen

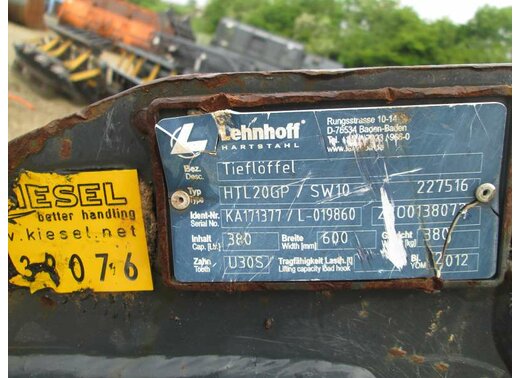

Lehnhoff HTL20 600MM MS10 15-19TO 380L

RefNrZ138076
Baujahr2012
Betriebsstunden
Preis(EUR)1.750,00

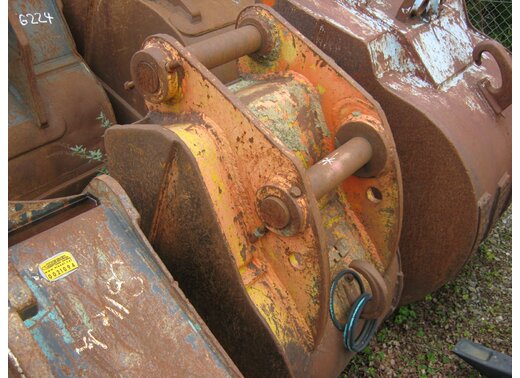

Lehnhoff Tieflöffel HTL20-1100

RefNrZ15021
Baujahr2007
Betriebsstunden
Preis(EUR)1.950,00

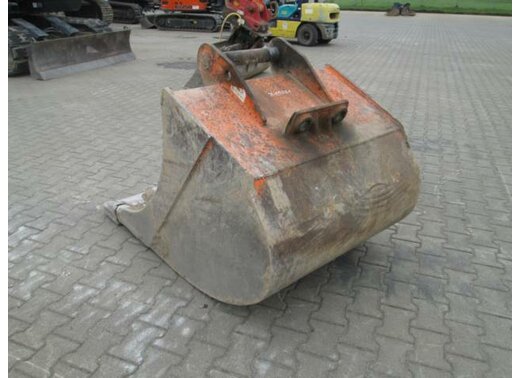

Tieflöffel 700mm

RefNrZ5214
Baujahr
Betriebsstunden
Preis(EUR)1.200,00

Tieflöffel 600mm

RefNrZ124328
Baujahr
Betriebsstunden
Preis(EUR)1.200,00

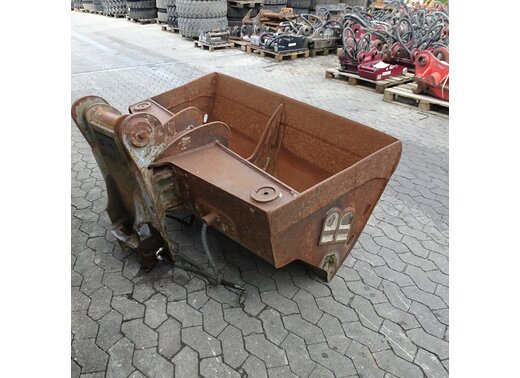

BMT Grabenräumlöffel schwenkbar 1800mm SW2
