ZX220W-5

Betriebsgewicht: 22.200 kg
Löffelvolumen: 1,2
Motorleistung: 122 kW
Leistung

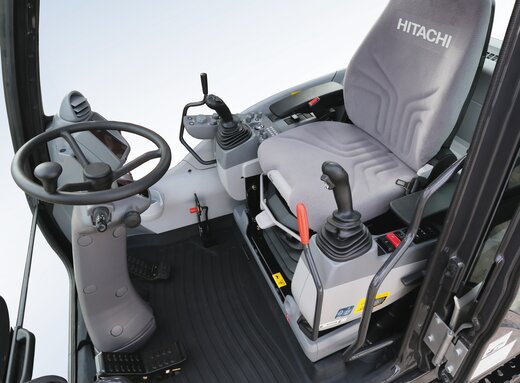

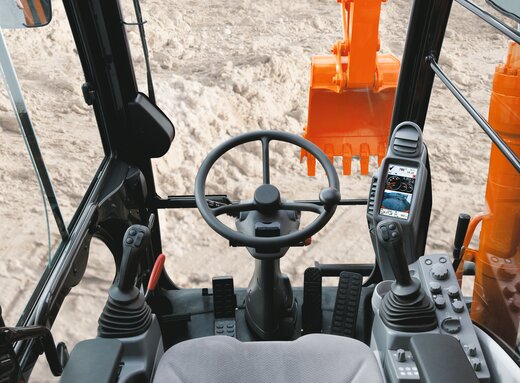

Komfort/Kabine
Umweltfreundlichkeit
Sicherheit
Wartung

Technische Daten

Modell
  • ZX220W-5
  • MOTOR

    Modell Isuzu AM-4HK1X
    Typ 4-Takt, wassergekühlt, Common-Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung

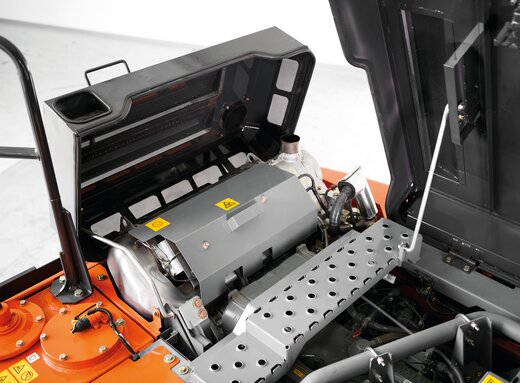

    Nachbehandlung Schalldämpfer mit Partikelfilter
    Zylinder 4 Stück
    Nennleistung ISO 14396 (netto) 122 kW
    Nennleistung ISO 9249 (netto) 122 kW
    Nennleistung SAE J1349 (netto) 122 kW
    Drehzahl bei Nennleistung 2.000 1/min
    Maximales Drehmoment 652 Nm
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 5,193 l
    Bohrung 115 mm
    Hub 125 mm
    Anzahl Batterien 2 Stück
    Batteriespannung 12 V
    Batteriekapazität 126 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss 1. Hauptpumpe 189 l/min
    Maximaler Ölfluss 2. Hauptpumpe 195 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 30 l/min
    Lenkungspumpe 1 Zahnradpumpe
    Maximaler Ölfluss je Lenkungspumpe 27,7 l/min

    Hydraulikmotoren

    Fahrantrieb 1 Verstell-Axialkolbenmotor
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 30,2 MPa
    Fahrkreis 35,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 38 MPa
  • OBERWAGEN

    Drehrahmen D-Profil-Rahmen für maximale Verwindungssteifigkeit
    Fahrerkabine Eigenständige, großzügig dimensionierte Kabine, 1005mm Breite x 1675mm Höhe, entspricht ISO-Normen.

    Schwenkwerk

    Art Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher-Feststellbremse.
    Schwenkdrehgeschwindigkeit 11,2 1/min
    Schwenkdrehmoment 61,5 kNm
  • UNTERWAGEN

    Art Unterwagen auf Rädern. Geschweißte, spannungsarme Kastenprofilkontruktion. Antriebssystem: 2-Gang-Lastschaltgetriebe und verstellbarer Axialkolbenfahrmotor.
    Max. Traktionskraft 118 kN
    Min. Wendekreis 7.300 mm
    Bremssystem Wartungsfreie Lamellenbremsen im Ölbad sind Standard. Hydraulisches Betriebsbremssystem.

    Max. Fahrgeschwindigkeit

    Kriechgang 2,9 km/h
    Langsamgang 7,4 km/h
    Schnellgang 27,5 km/h

    Steigvermögen

    Steigvermögen 31 °

    Achse

    Art Allradantrieb. Die Vorderachse kann hydraulisch in jeder Position verriegelt werden.
    Pendelachse vorn 6 +/- °
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Schallpegel außen entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 101 LwA dB(A)
  • FÜLLMENGE

    Kraftstofftank 400 l
    Motorkühlmittel 25 l
    Motoröl 23 l
    Schwenkwerk 6,2 l
    Getriebe 2,5 l
    Differenzial vorn 11 l
    Differenzial hinten 14,5 l
    Planetengetriebe: Vorderachse 2,5 2xL
    Planetengetriebe: Hinterachse 2,5 2xL
    Hydrauliksystem 270 l
    Hydrauliköltank 130 l
  • ARBEITSBEREICHE

  • ABMESSUNGEN

    Stiel Option 1

    Stiellänge 2,02 m
    Gesamtlänge 9.730 mm
    B' Gesamthöhe des Auslegers 3.200 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.980 mm
    W Überhang vorn (in Fahrtstellung) 3.480 mm

    Stiel Option 2

    Stiellänge 2,41 m
    Gesamtlänge 9.640 mm
    B' Gesamthöhe des Auslegers 3.210 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.990 mm
    W Überhang vorn (in Fahrtstellung) 3.470 mm

    Stiel Option 3

    Stiellänge 2,61 m
    Gesamtlänge 9.640 mm
    B' Gesamthöhe des Auslegers 3.260 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.980 mm
    W Überhang vorn (in Fahrtstellung) 3.500 mm

    Stiel Option 4

    Stiellänge 2,91 m
    Gesamtlänge 9.640 mm
    B' Gesamthöhe des Auslegers 3.320 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.980 mm
    W Überhang vorn (in Fahrtstellung) 3.490 mm

    H Gesamtbreite über Reifen

    Gesamtbreite über Reifen 2.750 mm

    J Mindestbodenfreiheit

    Angabe 345 mm

    M Überhang vorne

    Planierschild hinten 1.020 mm
    Pratzen hinten 1.020 mm
    Planierschild vorn und Pratzen hinten 1.340 mm
    Pratzen vorn und Planierschild hinten 1.380 mm
    Pratzen vorn und hinten 1.380 mm

    N Überhang hinten

    Planierschild hinten 1.080 mm
    Pratzen hinten 1.090 mm
    Planierschild vorn und Pratzen hinten 1.090 mm
    Pratzen vorn und Planierschild hinten 1.080 mm
    Pratzen vorn und hinten 1.090 mm

    O Max. Schildsenkung

    Planierschild hinten 210 mm
    Planierschild vorn und Pratzen hinten 210 mm
    Pratzen vorn und Planierschild hinten 210 mm

    P Schildhöhe

    Planierschild hinten 600 mm
    Planierschild vorn und Pratzen hinten 600 mm
    Pratzen vorn und Planierschild hinten 600 mm
    C Heckschwenkradius 2.890 mm
    S Gesamtbreite, Pratzen eingezogen 2.740 mm
    K Radstand 2.750 mm
    L Mitte Drehkranz zur Hinterachse 1.350 mm
    T Gesamtbreite, Pratzen ausgefahren 3.910 mm
    D Motorhaubenhöhe 2.640 mm
    E Freiraum unter Gegengewicht 1.250 mm
    F Gesamtbreite des Oberwagens 2.730 mm
    G Gesamthöhe über Kabine 3.190 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX220W-5B Mobilbagger

Der Serie-5 Mobilbagger ZX220W-5 wurde konsequent für die Anforderungen des deutschen Marktes entwickelt.

Im Bereich der einfachen und sicheren Bedienung, der Auslegung als vielseitiger und mobiler Geräteträger sowie der Langlebigkeit aller Komponenten wurde eine konsequente Linie verfolgt.

Die fünf Hauptmerkmale Leistung, Produktivität, Komfort, Robustheit und Zuverlässigkeit sorgen für bemerkenswert niedrige Gesamtbetriebskosten und eine maximale Unterstützung des Fahrers sowohl im Gelände- als auch im Straßenbetrieb.

Neuer Ausleger, breiter Unterwagen und extraschwere Gegengewichte ermöglichen Klassenbestwerte bei der Traglast.
