ZX190W-6

Betriebsgewicht: 18.700 kg
Löffelvolumen: 1,2
Motorleistung: 128,4 kW
Leistung
Komfort/Kabine
Umweltfreundlichkeit
Sicherheit
Wartung

Technische Daten

Modell
  • ZX190W-6
  • MOTOR

    Modell Isuzu AR-4HK1X
    Typ 4-Takt, wassergekühlt, Common-Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC- und SCR-System
    Zylinder 4 Stück
    Nennleistung ISO 14396 (netto) 128,4 kW
    Nennleistung ISO 9249 (netto) 122 kW
    Nennleistung SAE J1349 (netto) 122 kW
    Drehzahl bei Nennleistung 2.000 1/min
    Maximales Drehmoment 670 Nm
    Drehzahl Maximales Drehmoment 1.600 1/min
    Hubraum 5,193 l
    Bohrung 115 mm
    Hub 125 mm
    Anzahl Batterien 2 Stück
    Batteriespannung 12 V
    Batteriekapazität 93 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss 1. Hauptpumpe 169 l/min
    Maximaler Ölfluss 2. Hauptpumpe 169 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 30 l/min
    Lenkungspumpe 1 Zahnradpumpe
    Maximaler Ölfluss je Lenkungspumpe 28,6 l/min

    Hydraulikmotoren

    Fahrantrieb 1 Axialkolbenmotor mit variabler Volumenaufnahme
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 33,4 MPa
    Fahrkreis 34,8 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2120 mm85 mm
    Stiel1125 mm90 mm
    Löffel1105 mm75 mm
    Positionierung *11170 mm105 mm
    • *1: Für Verstell-Ausleger
  • OBERWAGEN

    Drehrahmen D-Profil-Rahmen für maximale Verwindungssteifigkeit
    Fahrerkabine Eigenständige, großzügig dimensionierte Kabine, 1005mm Breite x 1675mm Höhe, entspricht ISO-Normen.

    Schwenkwerk

    Art Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher-Feststellbremse.
    Schwenkdrehgeschwindigkeit 12,2 1/min
    Schwenkdrehmoment 53,3 kNm
  • UNTERWAGEN

    Art Unterwagen auf Rädern. Geschweißte, spannungsarme Kastenprofilkontruktion. Antriebssystem: 2-Gang-Lastschaltgetriebe und verstellbarer Axialkolbenfahrmotor.
    Max. Traktionskraft 102 kN
    Min. Wendekreis 6.800 mm
    Bremssystem Wartungsfreie Lamellenbremsen im Ölbad sind Standard. Hydraulisches Betriebsbremssystem.

    Max. Fahrgeschwindigkeit

    Kriechgang 2,6 km/h
    Langsamgang 8,6 km/h
    Schnellgang 35 km/h

    Steigvermögen

    Steigvermögen 35 °

    Achse

    Art Allradantrieb. Die Vorderachse kann hydraulisch in jeder Position verriegelt werden.
    Pendelachse vorn 7 +/- °
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 72 LpA dB(A)
    Schallpegel außen entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 100 LwA dB(A)
  • FÜLLMENGE

    Kraftstofftank 290 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,2 l
    Getriebe 2,5 l
    Differenzial vorn 9,5 l
    Differenzial hinten 14 l
    Planetengetriebe: Vorderachse 2,5 2xL
    Planetengetriebe: Hinterachse 2,5 2xL
    Hydrauliksystem 180 l
    Hydrauliköltank 100 l
    DEF/AdBlue-Tank 26 l
  • GEWICHTE

    StiellängePlanierschild hintenAbstützpratzen hintenAbstützpratzen und PlanierschildVordere und hintere Abstützpratzen
    2,21 m19.100 kg19.300 kg20.200 kg20.400 kg
    2,4 m19.100 kg19.300 kg20.200 kg20.400 kg
    2 m *119.200 kg19.400 kg20.200 kg20.500 kg
    • *1: Einschließlich 0,70m³ (ISO gehäuft), Löffelgewicht (600kg) und Gegengewicht (3700kg)
  • ARBEITSBEREICHE

    Angaben

    Stiellänge2,262,42,71
    A Max. Reichweite9.100 mm9.240 mm9.480 mm
    A' Max. Reichweite (am Boden)8.920 mm9.060 mm9.310 mm
    B Max. Grabtiefe5.500 mm5.640 mm5.930 mm
    B' Max. Grabtiefe für Niveau 2,5 m5.400 mm5.540 mm5.830 mm
    C Max. Reichhöhe9.670 mm9.780 mm9.850 mm
    D Max. Schütthöhe6.760 mm6.870 mm6.950 mm
    D' Min. Schütthöhe3.150 mm2.960 mm2.660 mm
    E Min. Schwenkradius3.150 mm2.970 mm3.000 mm
    F Max. Grabtiefe vertikale Wand4.630 mm4.800 mm5.030 mm
  • GRABKRAFT

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,26 m123 kN107 kN105 kN100 kN
    2,4 m123 kN107 kN97 kN93 kN
    2 m *1123 kN107 kN91 kN87 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ABMESSUNGEN

    Stiel Option 1

    Stiellänge 2,26 m
    Gesamtlänge 8.810 mm
    B' Gesamthöhe des Auslegers 3.190 mm
    W Überhang vorn (in Fahrtstellung) 3.395 mm

    Stiel Option 2

    Stiellänge 2,4 m
    Gesamtlänge 8.790 mm
    B' Gesamthöhe des Auslegers 3.150 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.995 mm
    W Überhang vorn (in Fahrtstellung) 3.465 mm

    Stiel Option 3

    Stiellänge 2,71 m
    Gesamtlänge 8.800 mm
    B' Gesamthöhe des Auslegers 3.210 mm
    W Überhang vorn (in Fahrtstellung) 3.325 mm

    H Gesamtbreite über Reifen

    Gesamtbreite über Reifen 2.550 mm
    Gesamtbreite über Reifen (Breitspur) 2.730 mm

    J Mindestbodenfreiheit

    Angabe 350 mm

    M Überhang vorne

    Planierschild hinten 1.020 mm
    Pratzen hinten 1.020 mm
    Planierschild vorn und Pratzen hinten 1.360 mm
    Pratzen vorn und Planierschild hinten 1.380 mm
    Pratzen vorn und hinten 1.380 mm

    N Überhang hinten

    Planierschild hinten 1.065 mm
    Pratzen hinten 1.085 mm
    Planierschild vorn und Pratzen hinten 1.085 mm
    Pratzen vorn und Planierschild hinten 1.065 mm
    Pratzen vorn und hinten 1.085 mm

    O Max. Schildsenkung

    Planierschild hinten 220 mm
    Planierschild vorn und Pratzen hinten 220 mm
    Pratzen vorn und Planierschild hinten 220 mm

    P Schildhöhe

    Planierschild hinten 590 mm
    Planierschild vorn und Pratzen hinten 590 mm
    Pratzen vorn und Planierschild hinten 590 mm

    ABMESSUNGEN

    Breitspur (gesamt) 2.730 mm
    C Heckschwenkradius 2.320 mm
    S Gesamtbreite, Pratzen eingezogen 2.450 mm
    K Radstand 2.650 mm
    L Mitte Drehkranz zur Hinterachse 1.150 mm
    T Gesamtbreite, Pratzen ausgefahren 3.440 mm
    D Motorhaubenhöhe 2.590 mm
    E Freiraum unter Gegengewicht 1.215 mm
    F Gesamtbreite des Oberwagens 2.450 mm
    G Gesamthöhe über Kabine 3.130 mm
    G' Gesamthöhe des Handlaufs 3.220 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX190W-6 Mobilbagger

Der ZX190W-6 zeichnet sich durch Spitzen-Qualität und ausgezeichnete Effizienz aus. Er verkörpert die branchenführende Hitachi-Technologie, die einen sehr niedrigen Kraftstoffverbrauch bei gleichzeitig hoher Produktivität aufweist und so die Gesamtbetriebskosten bemerkenswert gering gehalten werden. Der universell einsetzbare Mobilbagger ist außergewöhnlich vielseitig und begeistert durch seine Wartungsfreundlichkeit.

Neben einer hohen Zuverlässigkeit und Flexibilität, zeichnet sich der ZX190W-6 durch eine komfortable Kabine aus, die dem Fahrer zu jeder Zeit einen kontrollierten und angenehmen Einsatz ermöglicht.

Downloads

Hitachi ZX190W-6 (Deutsch) 8.48 MB
Download

Gebrauchtmaschinen

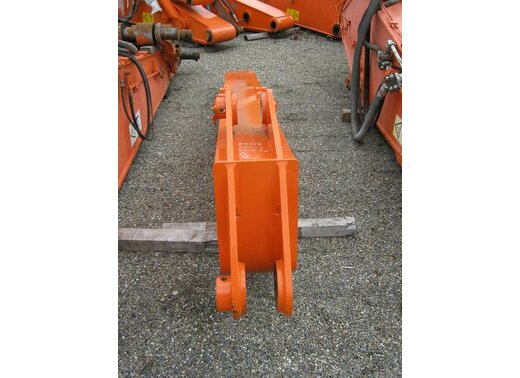

Hitachi Löffelstiel ZX190W-3 2400MM

RefNrZ9559
Baujahr2013
Betriebsstunden
Preis(EUR)Auf Anfrage

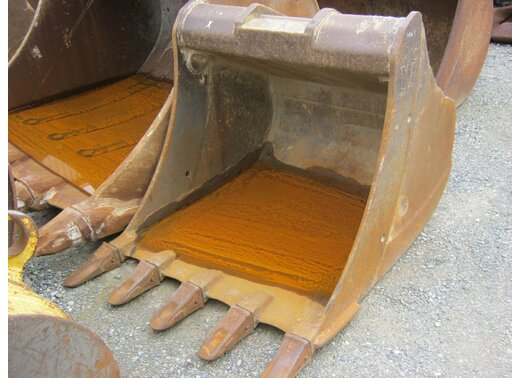

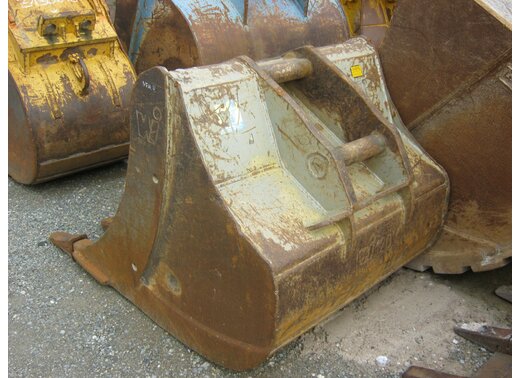

Winkelbauer Tieflöffel 1200mm
