ZX170W-6

Betriebsgewicht: 17.900 kg
Löffelvolumen: 0,82
Motorleistung: 128,4 kW
Leistung
Leistung

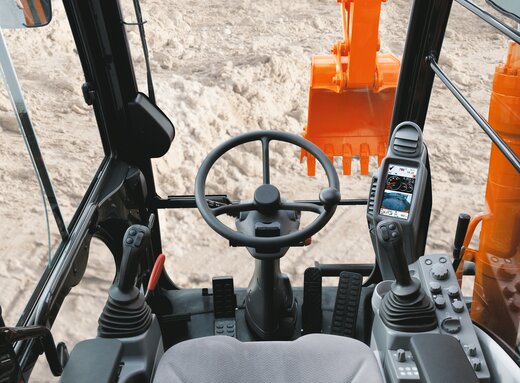

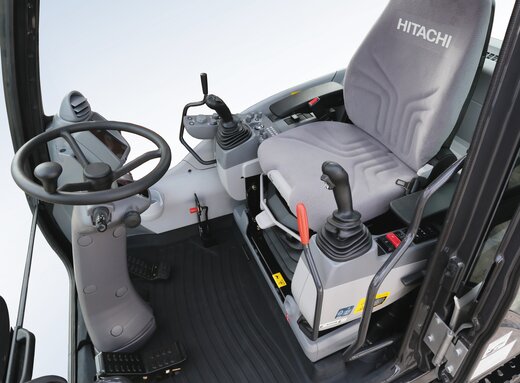

Komfort/Kabine
Komfort/Kabine
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit
Wartung
Wartung

Varianten

Anhängerkupplung

Mit der nach StVZO zugelassenen Anhängerkupplung lassen sich die benötigten Anbaugeräte direkt mit dem Mobilbagger zur Baustelle transportieren, wodurch kein weiteres Transportfahrzeug benötigt wird. Über das Rockinger Zugmaul am Planierschild lassen sich problemlos 7,5 t Anhänger ziehen. Für Planierarbeiten kann die Anhängerkupplung mit wenigen Handgriffen abgenommen werden.

Fahrgeschwindigkeit

Die Hitachi Mobilbagger sind auch als Schnellläufer (35 km/h Version) erhältlich.

Verschiedene Reifentypen

Für jeden Einsatz die passende Bereifung.

Breitspur-Unterwagen

Breiterer Unterwagen für verbesserte Standfestigkeit und höhere Hubkräfte.

Unterwagenvarianten

Der Unterwagen ist individuell an die Kundenwünsche angepasst werden. Die Unterwagenanbauten sind jederzeit austausch- und nachrüstbar.

Verstellausleger

Der serienmäßig verbaute "Verstellausleger" besteht im Vergleich zum 2-teiligen Monoblockausleger aus 3 Teilen: Dem Grundausleger, dem Zwischenausleger und dem Stiel. Er ist deutlich vielseitiger und macht den Bagger durch diese Variabilität wesentlich kompakter. Zudem ist er ein notwendiges Ausstattungsmerkmal für die Fahrt auf öffentlichen Straßen.

Löffelstiel

Passend zum Einsatz der Maschine kann zwischen mehreren Löffelstiellängen gewählt werden.

Technische Daten

Modell
  • ZX170W-6
  • MOTOR

    Modell Isuzu AR-4HK1X
    Typ 4-Takt, wassergekühlt, Common-Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung

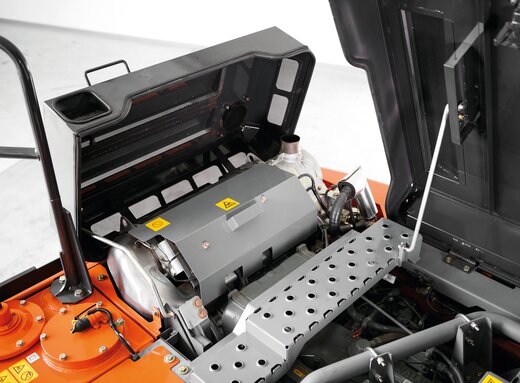

    Nachbehandlung DOC- und SCR-System
    Zylinder 4 Stück
    Nennleistung ISO 14396 (netto) 128,4 kW
    Nennleistung ISO 9249 (netto) 122 kW
    Nennleistung SAE J1349 (netto) 122 kW
    Drehzahl bei Nennleistung 2.000 1/min
    Maximales Drehmoment 670 Nm
    Drehzahl Maximales Drehmoment 1.600 1/min
    Hubraum 5,193 l
    Bohrung 115 mm
    Hub 125 mm
    Batterie Stück 2 Stück
    Batterie V 12 V
    Batterie Ah 93 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss 1. Hauptpumpe 157 l/min
    Maximaler Ölfluss 2. Hauptpumpe 157 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 30 l/min
    Lenkungspumpe 1 Zahnradpumpe
    Maximaler Ölfluss je Lenkungspumpe 28,6 l/min

    Hydraulikmotoren

    Fahrantrieb 1 Axialkolbenmotor mit variabler Volumenaufnahme
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 34,3 MPa
    Schwenkkreis 33,4 MPa
    Fahrkreis 34,8 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung(Power-Boost) 36,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2110 mm80 mm
    Stiel1120 mm90 mm
    Löffel1105 mm75 mm
    Positionierung *11170 mm105 mm
    • *1: Für Verstell-Ausleger
  • Oberwagen

    Schwenkwerk

    Art Axialkolbenmotor mit im Ölbad laufenden Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher-Feststellbremse.
    Schwenkdrehgeschwindigkeit 12,2 1/min
    Schwenkdrehmoment 42,8 kNm
    Drehrahmen D-Profil-Rahmen für maximale Verwindungssteifigkeit
    Fahrerkabine Eigenständige, großzügig dimensionierte Kabine, 1005mm Breite x 1675mm Höhe, entspricht ISO-Normen.
  • Unterwagen

    Max. Fahrgeschwindigkeit

    Kriechgang 2,4 km/h
    Langsamgang 8,6 km/h
    Schnellgang 35 km/h

    Steigvermögen

    Steigvermögen 35 °

    Achse

    Art Allradantrieb. Die Vorderachse kann hydraulisch in jeder Position verriegelt werden.
    Pendelachse vorn 7 +/- °
    Art Unterwagen auf Rädern. Geschweißte, spannungsarme Kastenprofilkontruktion. Antriebssystem: 2-Gang-Lastschaltgetriebe und verstellbarer Axialkolbenfahrmotor.
    Max. Traktionskraft 102 kN
    Min. Wendekreis 6.650 mm
    Bremssystem Wartungsfreie Lamellenbremsen im Ölbad sind Standard. Hydraulisches Betriebsbremssystem.
  • Schallpegel

    Schallpegel innen entsprechend ISO 6396 72 LpA dB(A)
    Schallpegel außen entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 100 LwA dB(A)
  • FÜLLMENGE

    Kraftstofftank 290 l
    Motorkühlmittel 28 l
    Motoröl 23 l
    Schwenkwerk 6,2 l
    Getriebe 2,5 l
    Differenzial vorn 9,5 l
    Differenzial hinten 14 l
    Planetengetriebe: Vorderachse 2,5 2xL
    Planetengetriebe: Hinterachse 2,5 2xL
    Hydrauliksystem 180 l
    Hydrauliköltank 100 l
    DEF/AdBlue-Tank 26 l
  • Gewichte

    StiellängePlanierschild hintenAbstützpratzen hintenAbstützpratzen und PlanierschildVordere und hintere Abstützpratzen
    2,21 m17.800 kg18.100 kg18.800 kg19.100 kg
    2 m *117.900 kg18.100 kg18.900 kg19.100 kg
    • *1: Einschließlich 0,60m³ (ISO gehäuft), Löffelgewicht (500kg) und Gegengewicht (3400kg)
  • Arbeitsbereiche

    Angaben

    Stiellänge2,212,5
    A Max. Reichweite9.190 mm9.450 mm
    A' Max. Reichweite (am Boden)9.010 mm9.280 mm
    B Max. Grabtiefe5.430 mm5.720 mm
    B' Max. Grabtiefe für Niveau 2,5 m5.330 mm5.620 mm
    C Max. Reichhöhe10.010 mm10.200 mm
    D Max. Schütthöhe7.160 mm7.340 mm
    D' Min. Schütthöhe3.360 mm3.050 mm
    E Min. Schwenkradius3.040 mm3.030 mm
    F Max. Grabtiefe vertikale Wand4.760 mm5.050 mm
  • Grabkrraft

    StiellängeLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAE: PCSAStiel-Reißkraft ISOStiel-Reißkraft SAE: PCSA
    2,21 m108 kN95 kN93 kN90 kN
    2 m *1108 kN95 kN85 kN82 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • ABMESSUNGEN

    Stiel Option 1

    Stiellänge 2,21 m
    Gesamtlänge 8.820 mm
    B' Gesamthöhe des Auslegers 3.010 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.980 mm
    W Überhang vorn (in Fahrtstellung) 3.070 mm

    Stiel Option 2

    Stiellänge 2,5 m
    Gesamtlänge 8.810 mm
    B' Gesamthöhe des Auslegers 3.050 mm
    V Gesamthöhe des Auslegers (in Fahrtstellung) 3.980 mm
    W Überhang vorn (in Fahrtstellung) 3.390 mm

    H Gesamtbreite über Reifen

    Gesamtbreite über Reifen 2.550 mm
    Gesamtbreite über Reifen (Breitspur) 2.730 mm

    J Mindestbodenfreiheit

    Angabe 350 mm

    M Überhang vorne

    Planierschild hinten 655 mm
    Pratzen hinten 655 mm
    Planierschild vorn und Pratzen hinten 1.055 mm
    Pratzen vorn und Planierschild hinten 1.150 mm
    Pratzen vorn und hinten 1.150 mm

    N Überhang hinten

    Planierschild hinten 965 mm
    Pratzen hinten 1.060 mm
    Planierschild vorn und Pratzen hinten 1.060 mm
    Pratzen vorn und Planierschild hinten 965 mm
    Pratzen vorn und hinten 1.060 mm

    O Max. Schildsenkung

    Planierschild hinten 145 mm
    Planierschild vorn und Pratzen hinten 145 mm
    Pratzen vorn und Planierschild hinten 145 mm

    P Schildhöhe

    Planierschild hinten 590 mm
    Planierschild vorn und Pratzen hinten 590 mm
    Pratzen vorn und Planierschild hinten 590 mm

    techdata_group_mobilbagger_abmessungen_

    Breitspur (gesamt) 2.730 mm
    C Heckschwenkradius 2.320 mm
    S Gesamtbreite, Pratzen eingezogen 2.470 mm
    K Radstand 2.550 mm
    L Mitte Drehkranz zur Hinterachse 1.150 mm
    T Gesamtbreite, Pratzen ausgefahren 3.380 mm
    D Motorhaubenhöhe 2.590 mm
    E Freiraum unter Gegengewicht 1.215 mm
    F Gesamtbreite des Oberwagens 2.450 mm
    G Gesamthöhe über Kabine 3.130 mm
    G' Gesamthöhe des Handlaufs 3.220 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX170W-6 Mobilbagger

Der ZX170W-6 zeichnet sich durch Spitzen-Qualität und ausgezeichnete Effizienz aus. Er verkörpert die branchenführende Hitachi-Technologie, die einen sehr niedrigen Kraftstoffverbrauch bei gleichzeitig hoher Produktivität aufweist und so die Gesamtbetriebskosten bemerkenswert gering gehalten werden. Der universell einsetzbare Mobilbagger ist außergewöhnlich vielseitig und begeistert durch seine Wartungsfreundlichkeit.

Neben einer hohen Zuverlässigkeit und Flexibilität, zeichnet sich der ZX170W-6 durch eine komfortable Kabine aus, die dem Fahrer zu jeder Zeit einen kontrollierten und angenehmen Einsatz ermöglicht
