ZX85US-5

Betriebsgewicht: 8.170 kg
Löffelvolumen: 0,28
Motorleistung: 34,1 kW
Leistung
Komfort/Kabine
Sicherheit
Wartung
Umweltfreundlichkeit

Varianten

US - Ultra Short

Die Hüllkreis-Version ist der Inbegriff des Kurzheckbaggers. Sowohl das Heck mit dem Kontergewicht sowie der Ausleger in eingezogener Stellung ragen bei der Drehung des Baggers nicht über die Kette hinaus.

P - Pads

Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

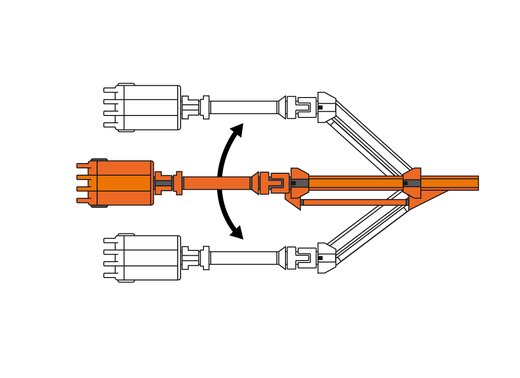

OS - Offset-Ausleger

Der Offset-Ausleger verfügt über ein zusätzliches Gelenk, wodurch ein schwenken des Stiels nach rechts und links ermöglicht wird. Durch dieses Auslegerkonzept kann in innerstädtischen Bereichen mit stark eingeschrenktem Schwenkbereich gearbeitet werden.

Technische Daten

Modell
  • ZX85US-5
  • MOTOR

    Modell Yanmar 4TNV94L

    Nennleistung

    ISO 9249 (netto) 34,1 kW
    ISO 9249 (netto) 46 PS
    EWG 80/1269 (netto) 34,1 kW
    EWG 80/1269 (netto) 46 PS
    SAE J1349 (netto) 34,1 kW
    SAE J1349 (netto) 46 PS
    Drehzahl bei Nennleistung 2.000 1/min

    Motor

    Typ Wassergekühlter 4-Takt 4-Zylinder mit Direkteinspritzung
    Maximales Drehmoment 204 Nm
    Drehzahl Maximales Drehmoment 1.000 1/min
    Hubraum 3,053 l
    Bohrung 94 mm
    Hub 110 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 52 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 10,5 1/min
    Schwenkdrehmoment 16 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. LamellenFeststellbremse für das Schwenkwerk ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 3 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 56 l/min
    Maximaler Ölfluss (2x Axialkolbenpumpe) 72 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 20 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 26 MPa
    Schwenkkreis 26,5 MPa
    Fahrkreis 31,4 MPa
    Vorsteuerkreis 3,9 MPa
  • UNTERWAGEN

    Laufwerk

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt.
    Laufrollen (je Seite) 5 Stück
    Stützrollen (je Seite) 1 Stück
    Anzahl der Bodenplatten (je Seite) 40 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 5 km/h
    Fahrgeschwindigkeit Langsamgang 3,1 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 71 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 35 °
  • FÜLLMENGEN

    Kraftstofftank 135 l
    Motorkühlmittel 7 l
    Motoröl 12,3 l
    Fahrantrieb (je Seite) 1,2 l
    Hydrauliksystem 100 l
    Hydrauliköltank 56 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 72 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 97 LwA dB(A)
  • ARBEITSBEREICHE

    Angaben
    Stiellänge1,622,12
    A Max. Reichweite6.430 mm6.920 mm
    A' Max. Reichweite (am Boden)6.260 mm6.760 mm
    B Max. Grabtiefe4.110 mm4.610 mm
    C Max. Reichhöhe7.210 mm7.610 mm
    D Max. Schütthöhe5.120 mm5.510 mm
    D' Min. Schütthöhe2.390 mm2.410 mm
    E Min. Schwenkradius1.810 mm2.170 mm
    F Max. Grabtiefe vertikale Wand3.670 mm4.220 mm
    G Arbeitsgerätehöhe bei min. Schwenkradius5.590 mm5.610 mm
    H Stielkopfabstand bei max. Arbeitsgeräteeinzug1.770 mm1.670 mm
    J Max. Planierschildhub über Boden360 mm360 mm
    K Max. Planierschildeingriff300 mm300 mm
  • GEWICHTE UND BODENDRUCK

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1450 mm1,62 m8.140 kg35 kPa
    2,12 m8.170 kg35 kPa
    • *1: Löffelinhalt (ISO, gehäuft) 0,28m³; Löffelgewicht 211kg
  • ABMESSUNGEN

    Stiel Option 1

    Stiel 1,62 m
    L Gesamtlänge 5.870 mm
    M Gesamthöhe des Auslegers 2.690 mm

    Stiel Option 2

    Stiel 2,12 m
    L Gesamtlänge 6.370 mm
    M Gesamthöhe des Auslegers 2.830 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 2.290 mm
    B Unterwagenlänge 2.920 mm
    C Freiraum unter Gegengewicht 730 mm
    D Heckschwenkradius 1.290 mm
    D' Länge hinten 1.290 mm
    E Gesamtbreite des Oberwagens 2.260 mm
    F Gesamthöhe über Kabine 2.690 mm
    G Mindestbodenfreiheit 360 mm
    H Spurweite 1.870 mm
    I Kettenplattenbreite 450 mm
    J Unterwagenbreite (Planierschildbreite) 2.320 mm
    K Gesamtbreite 2.320 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX85US-5A Kompaktbagger

Die enorm leistungsfähigen neuen Zaxis-5-Minibagger wurden für Erdbewegungs-, Versorgungsleitungs- und Straßenbauprojekte sowie allgemeine Bauarbeiten konzipiert – besonders bei engen Platzverhältnissen sind Sie dank Kurzheckbauweise optimal einsetzbar. Dank einer Reihe neuer Designmerkmale sind sie zudem äußerst langlebig und robust.

Die Zaxis-5 Minibagger sind außen kompakt und innen geräumig. So bieten Sie mehr Beinfreiheit und einen breiteren Sitz als frühere Modelle. Auch die gute Zugänglichkeit der Inspektionspunkte wurde nochmals verbessert.

Downloads

Hitachi ZX85US-5 (Deutsch) 4.97 MB
Download

Gebrauchtmaschinen

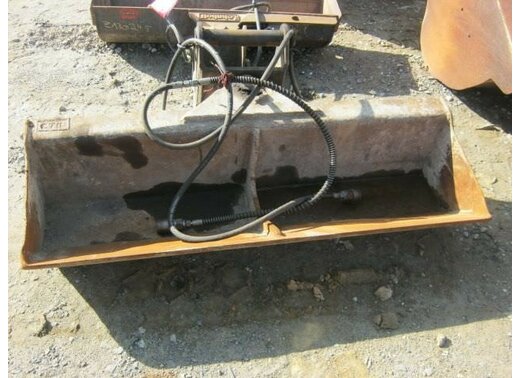

Grabenräumlöffel schwenkbar 1500MM MS08

RefNrZ5935
Baujahr
Betriebsstunden
Preis(EUR)1.500,00

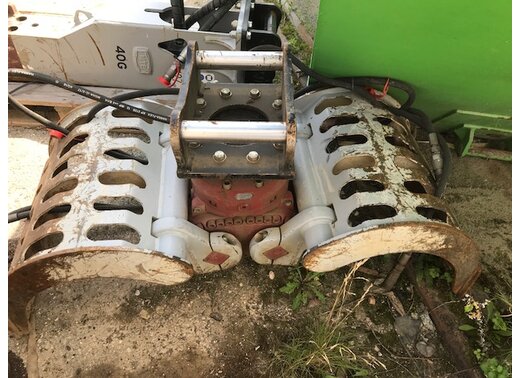

DEMAREC Abbruch- und Sortiergreifer DRG9-DD
