ZX65USB-5

Betriebsgewicht: 6.160 kg
Löffelvolumen: 0,22
Motorleistung: 34,1 kW
Leistung
Komfort/Kabine
Umweltfreundlichkeit
Sicherheit
Wartung

Varianten

USB - Ultra Swing Boom

Die Länge des Hecks entspricht der Kurzheck-Version (U). Durch den Swing Boom kann der gesamte Ausleger nach links oder rechts geschwenkt werden.

P - Pads

Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

Technische Daten

Modell
  • ZX65USB-5
  • MOTOR

    Modell Yanmar 4TNV94L-ZWHB

    Nennleistung

    ISO 9249 (netto) 34,1 kW
    ISO 9249 (netto) 46 PS
    EWG 80/1269 (netto) 34,1 kW
    EWG 80/1269 (netto) 46 PS
    SAE J1349 (netto) 34,1 kW
    SAE J1349 (netto) 46 PS
    Drehzahl bei Nennleistung 2.000 1/min

    Motor

    Typ Wassergekühlter 4-Takt 4-Zylinder mit Direkteinspritzung
    Maximales Drehmoment 204 Nm
    Drehzahl Maximales Drehmoment 1.000 1/min
    Hubraum 3,053 l
    Bohrung 94 mm
    Hub 110 mm

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapazität 92 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,5 1/min
    Schwenkdrehmoment 11 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. LamellenFeststellbremse für das Schwenkwerk ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 1 Axialkolbenpumpe mit variabler Fördermenge
    Maximaler Ölfluss (1x Axialkolbenpumpe) 144 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 10,4 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 24,5 MPa
    Schwenkkreis 19,6 MPa
    Fahrkreis 25,7 MPa
    Vorsteuerkreis 3,9 MPa
  • UNTERWAGEN

    Laufwerk

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt.
    Laufrollen (je Seite) 4 Stück
    Stützrollen (je Seite) 1 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4,8 km/h
    Fahrgeschwindigkeit Langsamgang 2,9 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 39,8 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 25 °
  • FÜLLMENGEN

    Kraftstofftank 120 l
    Motorkühlmittel 7,4 l
    Motoröl 11,2 l
    Fahrantrieb (je Seite) 0,9 l
    Hydrauliksystem 108 l
    Hydrauliköltank 60 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 76 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 97 LwA dB(A)
  • ARBEITSBEREICHE

    Angaben
    Stiellänge1,51,85
    A Max. Reichweite6.230 mm6.560 mm
    A' Max. Reichweite (am Boden)6.080 mm6.420 mm
    B Max. Grabtiefe3.770 mm4.120 mm
    C Max. Reichhöhe5.960 mm6.190 mm
    D Max. Schütthöhe4.170 mm4.410 mm
    D' Min. Schütthöhe1.720 mm1.380 mm
    E Min. Schwenkradius2.450 mm2.540 mm
    F Max. Grabtiefe vertikale Wand3.050 mm3.390 mm
    G Arbeitsgerätehöhe bei min. Schwenkradius4.560 mm4.560 mm
    H Stielkopfabstand bei max. Arbeitsgeräteeinzug2.170 mm2.000 mm
    I Arbeitsradius bei min. vorderen Schwenkradius (max. Auslegerschwenkwinkel)1.980 mm2.060 mm
    J Max. Planierschildhub über Boden450 mm450 mm
    K Max. Planierschildeingriff390 mm490 mm
    L Versatzweite nach links720 mm720 mm
    L' Versatzweite nach rechts850 mm850 mm
    L Max. Auslegerschwenkwinkel links60 mm60 mm
    L' Max. Auslegerschwenkwinkel rechts80 mm80 mm
  • GEWICHTE UND BODENDRUCK

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1400 mm1,5 m6.140 kg35 kPa
    1,85 m6.160 kg36 kPa
    • *1: Löffelinhalt (ISO, gehäuft) 0,24m³
  • ABMESSUNGEN

    Stiel Option 1

    Stiel 1,5 m
    L Gesamtlänge 5.760 mm
    M Gesamthöhe des Auslegers 1.980 mm

    Stiel Option 2

    Stiel 1,85 m
    L Gesamtlänge 5.790 mm
    M Gesamthöhe des Auslegers 2.170 mm
    N Kettenhöhe 560 mm
    O Motorhaubenhöhe 1.600 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.990 mm
    B Unterwagenlänge 2.500 mm
    P Horizontalabstand zum Schild 1.920 mm
    C Freiraum unter Gegengewicht 620 mm
    Q Planierschildhöhe 420 mm
    D Heckschwenkradius 1.300 mm
    D' Länge hinten 1.300 mm
    E Gesamtbreite des Oberwagens 1.930 mm
    F Gesamthöhe über Kabine 2.540 mm
    G Mindestbodenfreiheit 335 mm
    H Spurweite 1.600 mm
    I Kettenplattenbreite 400 mm
    J Unterwagenbreite (Planierschildbreite) 2.000 mm
    K Gesamtbreite 2.000 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX65USB-5A Kompaktbagger

Die enorm leistungsfähigen neuen Zaxis-5-Minibagger wurden für Erdbewegungs-, Versorgungsleitungs- und Straßenbauprojekte sowie allgemeine Bauarbeiten konzipiert – besonders bei engen Platzverhältnissen sind Sie dank Kurzheckbauweise optimal einsetzbar. Dank einer Reihe neuer Designmerkmale sind sie zudem äußerst langlebig und robust.

Die Zaxis-5 Minibagger sind außen kompakt und innen geräumig. So bieten Sie mehr Beinfreiheit und einen breiteren Sitz als frühere Modelle. Auch die gute Zugänglichkeit der Inspektionspunkte wurde nochmals verbessert.

Downloads

Hitachi ZX65USB-5 (Deutsch) 2.68 MB
Download

Gebrauchtmaschinen

Rockwheel Rockwheel Anbaufräse G5

RefNrZ172459
Baujahr2015
Betriebsstunden
Preis(EUR)9.000,00

Rockwheel Rockwheel Anbaufräse G5

RefNrZ173213
Baujahr2016
Betriebsstunden
Preis(EUR)10.000,00

LSB Grabenräumlöffel schwenkbar 1400mm SW03

RefNrZ21150
Baujahr2013
Betriebsstunden
Preis(EUR)1.200,00

Grabenräumlöffel schwenkbar 1600mm zu OQ45 Mecalac 8MCR

RefNrZ45641
Baujahr
Betriebsstunden
Preis(EUR)2.500,00

Caterpillar Tieflöffel 800mm CW10

RefNrZ138344
Baujahr2008
Betriebsstunden
Preis(EUR)300,00

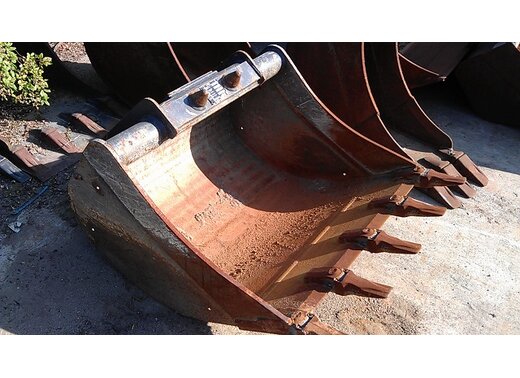

Mecalac Tieflöffel 900 mm Mecalac
