ZX38U-5

Betriebsgewicht: 3.960 kg
Löffelvolumen: 0,09
Motorleistung: 21,2 kW
Leistung
Komfort/Kabine
Umweltfreundlichkeit
Sicherheit
Wartung

Varianten

U - Kurzheck-Version

Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

P - Pads

Pads sind auf den Kettenstrang aufgeschraubte Hartgummielemente. Sie sind wesentlich langlebiger als Gummiketten und können bei Beschädigungen einzeln ausgetauscht werden.

Technische Daten

Modell
  • ZX38U-5
  • MOTOR

    Modell Yanmar EDM-3TNV88

    Nennleistung

    ISO 9249 (netto) 21,2 kW
    ISO 9249 (netto) 29 PS
    EWG 80/1269 (netto) 21,2 kW
    EWG 80/1269 (netto) 29 PS
    SAE J1349 (netto) 21,2 kW
    SAE J1349 (netto) 29 PS
    Drehzahl bei Nennleistung 2.400 1/min

    Motor

    Typ Wassergekühlter 4-Takt 3-Zylinder mit Direkteinspritzung
    Maximales Drehmoment 105,5 Nm
    Drehzahl Maximales Drehmoment 1.000 1/min
    Hubraum 1,642 l
    Bohrung 88 mm
    Hub 90 mm

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapazität 55 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,1 1/min
    Schwenkdrehmoment 6 kNm
    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. LamellenFeststellbremse für das Schwenkwerk ist federbelastet und wird hydraulisch gelöst.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge1 Zahnradpumpe
    Maximaler Ölfluss (1x Axialkolbenpumpe) 38,4 l/min
    Maximaler Ölfluss (Zahnradpumpe) 22,8 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 10,8 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 24,5 MPa
    Schwenkkreis 18,6 MPa
    Fahrkreis 24,5 MPa
    Vorsteuerkreis 3,9 MPa
  • UNTERWAGEN

    Laufwerk

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Seitenrahmen ist mit dem Laufwerksrahmen verschweißt.
    Laufrollen (je Seite) 4 Stück
    Stützrollen (je Seite) 1 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4,3 km/h
    Fahrgeschwindigkeit Langsamgang 2,8 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-Stufen-Axialkolbenmotor.Federbelastete Lamellen-Feststellbremse, hydraulisch gelöst.Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 27 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 30 °
  • FÜLLMENGEN

    Kraftstofftank 42 l
    Motorkühlmittel 3,9 l
    Motoröl 7,2 l
    Fahrantrieb (je Seite) 0,6 l
    Hydrauliksystem 56 l
    Hydrauliköltank 32 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 75 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 95 LwA dB(A)
  • ARBEITSBEREICHE

  • GEWICHTE UND BODENDRUCK

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1300 mm1,32 m3.940 kg35 kPa
    1,72 m3.960 kg36 kPa
    • *1: Löffelinhalt (ISO, gehäuft) 0,1m³; Löffelgewicht 76kg
  • ABMESSUNGEN

    Stiel Option 1

    Stiel 1,32 m
    L Gesamtlänge 4.640 mm
    M Gesamthöhe des Auslegers 1.530 mm

    Stiel Option 2

    Stiel 1,72 m
    L Gesamtlänge 4.760 mm
    M Gesamthöhe des Auslegers 1.990 mm
    N Kettenhöhe 480 mm
    O Motorhaubenhöhe 1.530 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.660 mm
    B Unterwagenlänge 2.110 mm
    P Horizontalabstand zum Schild 1.620 mm
    C Freiraum unter Gegengewicht 550 mm
    Q Planierschildhöhe 360 mm
    D Heckschwenkradius 980 mm
    D' Länge hinten 980 mm
    E Gesamtbreite des Oberwagens 1.550 mm
    F Gesamthöhe über Kabine 2.480 mm
    G Mindestbodenfreiheit 280 mm
    H Spurweite 1.440 mm
    I Kettenplattenbreite 300 mm
    J Unterwagenbreite (Planierschildbreite) 1.740 mm
    K Gesamtbreite 1.740 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX38U-5A Minibagger

Die enorm leistungsfähigen neuen Zaxis-5-Minibagger wurden für Erdbewegungs-, Versorgungsleitungs- und Straßenbauprojekte sowie allgemeine Bauarbeiten konzipiert – besonders bei engen Platzverhältnissen sind Sie dank Kurzheckbauweise optimal einsetzbar. Dank einer Reihe neuer Designmerkmale sind sie zudem äußerst langlebig und robust.

Die Zaxis-5 Minibagger sind außen kompakt und innen geräumig. So bieten Sie mehr Beinfreiheit und einen breiteren Sitz als frühere Modelle. Auch die gute Zugänglichkeit der Inspektionspunkte wurde nochmals verbessert.

Downloads

Hitachi ZX38U-5 (Deutsch) 3.20 MB
Download

Gebrauchtmaschinen

/Hersteller/Reschkatec Grabenräumlöffel schwenkbar 1500mm MS03

RefNrZ44357
Baujahr2014
Betriebsstunden
Preis(EUR)1.200,00

/Hersteller/NPK NPK Hydraulikhammer GH2 2,7-4,5 TO

RefNrZ9826
Baujahr2006
Betriebsstunden
Preis(EUR)1.980,00

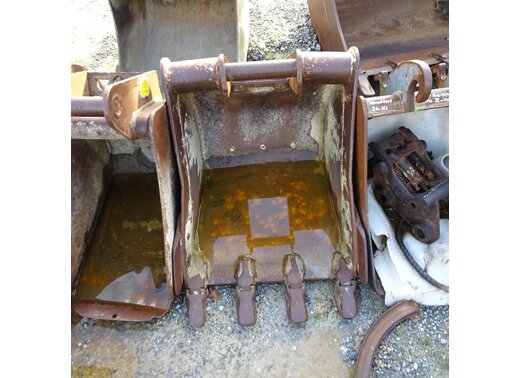

Tieflöffel 400mm MS03
