ZX19-5

Betriebsgewicht: 1.920 kg
Löffelvolumen: 0,05
Motorleistung: 10 kW
Leistung

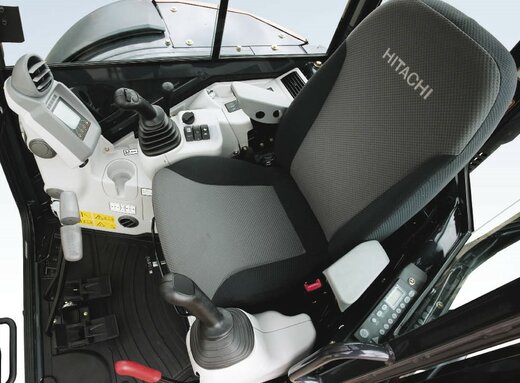

Komfort/Kabine
Sicherheit

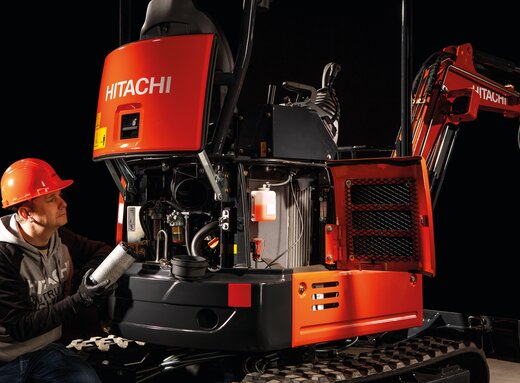

Wartung

Technische Daten

Modell
  • ZX19-5
  • MOTOR

    Modell 3TNV70

    Nennleistung

    ISO 9249 (netto) 10,6 kW
    ISO 9249 (netto) 14,4 PS
    EWG 80/1269 (netto) 10,6 kW
    EWG 80/1269 (netto) 14,4 PS
    SAE J1349 (netto) 10,6 kW
    SAE J1349 (netto) 14,4 PS
    Drehzahl bei Nennleistung 2.400 1/min

    Motor

    Typ Wassergekühlter 4-Takt 3-ZylinderDieselmotor mit Wirbelkammer-Einspritzung
    Maximales Drehmoment 48,8 Nm
    Drehzahl Maximales Drehmoment 1.800 1/min
    Hubraum 0,854 l
    Bohrung 70 mm
    Hub 74 mm

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapazität 36 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 9,4 1/min
    Schwenkdrehmoment 1,7 kNm
    Beschreibung Einreihiger Kugeldrehkranz mit induktionsgehärteter Innenverzahnung. Schwenkwerk mit Federspeicher-Feststellbremse
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    1 Zahnradpumpe
    Maximaler Ölfluss (1x Axialkolbenpumpe) 19,2 l/min
    Maximaler Ölfluss (Zahnradpumpe) 10,8 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 6,5 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 1-stufiger Zahnradmotor

    Entlastungsventileinstellungen

    Auslegerkreis 20,6 MPa
    Schwenkkreis 13,7 MPa
    Fahrkreis 20,6 MPa
    Vorsteuerkreis 3,9 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger165 mm35 mm490 mm
    Stiel160 mm35 mm368 mm
    Löffel155 mm30 mm311 mm
    Auslegerschwenkblock160 mm30 mm298 mm
    Planierschild170 mm40 mm94 mm
    Spurverstellzylinder150 mm30 mm312 mm
  • UNTERWAGEN

    Laufwerk

    Laufwerk Verstärkter, groß dimensionierter Unterwagen. Geschweißter Laufwerkrahmen in Kastenbauweise aus speziellem Werkstoff. Verbreiterung des Laufwerkrahmens durch Spurverstellzylinder.
    Laufrollen (je Seite) 3 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4,2 km/h
    Fahrgeschwindigkeit Langsamgang 2,4 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken
    2-Stufen-Axialkolbenmotor.
    Die Parkbremse ist eine Federspeicherbremse
    Automatikgetriebe: schnell-langsam.
    Max. Traktionskraft 11,4 kN

    Steigvermögen (konstant)

    Steigvermögen (konstant) 25 °
  • FÜLLMENGEN

    Kraftstofftank 22 l
    Motorkühlmittel 3,5 l
    Motoröl 3,1 l
    Fahrantrieb (je Seite) 0,25 l
    Hydrauliksystem 26 l
    Hydrauliköltank 14 l
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 78 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 98 LwA dB(A)
  • ARBEITSBEREICHE

  • ABMESSUNGEN

    Stiel Option 1

    Stiel 1,08 m
    L Gesamtlänge 3.790 mm
    M Gesamthöhe des Auslegers 1.290 mm
    N Kettenhöhe 360 mm
    O Motorhaubenhöhe 1.170 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.210 mm
    B Unterwagenlänge 1.570 mm
    P Horizontalabstand zum Schild 1.090 mm
    C Freiraum unter Gegengewicht 450 mm
    Q Planierschildhöhe 220 mm
    D Heckschwenkradius 1.140 mm
    D' Länge hinten 1.140 mm
    E Gesamtbreite des Oberwagens 1.020 mm
    F Gesamthöhe über Kabine 2.380 mm
    G Mindestbodenfreiheit 165 mm
    H Spurweite 750 mm
    H Spurweite verbreitert 1.050 mm
    I Kettenplattenbreite 230 mm
    J Unterwagenbreite (Planierschildbreite) 980 mm
    J Unterwagenbreite (Planierschildbreite) verbreitert 1.280 mm
    K Gesamtbreite eingefahren 1.020 mm
    K Gesamtbreite verbreitert 1.280 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Hitachi ZX19-5A Minibagger

Der neue Hitachi ZAXIS 19-5 wurde in Japan entwickelt, um die höchsten Standards im Hinblick auf Leistung, Komfort und Wartungsfreundlichkeit zu erfüllen.

Die Verbesserungen an der neuen, großzügig dimensionierten Kabine in quadratischer Bauform wirken sich nicht nur auf den Komfort und die Sicherheit, sondern auch auf die Effizienz und Produktivität aus.

Das neue Modell wird mit maximaler Verschleißfestigkeit dem Ruf von Hitachi als Hersteller von zuverlässigen und robusten Baumaschinen in jeder Hinsicht gerecht.
