ZX10U-2

Betriebsgewicht: 1.110 kg
Löffelvolumen: 0,02
Motorleistung: 9,5 kW
Leistung
Komfort/Kabine
Sicherheit
Wartung

Varianten

U - Kurzheck-Version

Die Kurzheck-Version ist deutlich kürzer als bei Baggern mit Standardheck. Jedoch steht ein kleiner Teil des Kontergewichts über die Kette hinaus, wenn man den Oberwagen zur Seite schwenkt.

Technische Daten

Modell
  • ZX10U-2
  • MOTOR

    Modell Yanmar 3TNV70

    Nennleistung

    ISO 9249 (netto) 9,5 kW
    ISO 9249 (netto) 12,9 PS
    Drehzahl bei Nennleistung 2.100 1/min

    Motor

    Typ Wassergekühlter 4-Takt 3-ZylinderDieselmotor mit Wirbelkammer-Einspritzung
    Maximales Drehmoment 50,5 Nm
    Drehzahl Maximales Drehmoment 1.500 1/min
    Hubraum 0,854 l
    Bohrung 70 mm
    Hub 74 mm

    Batterie

    Anzahl 1 Stück
    Spannung 12 V
    Kapazität 36 Ah

    Schwenkwerk

    Schwenkgeschwindigkeit 8,5 1/min
    Beschreibung Orbitmotor mit hohem Drehmoment. Großdimensioniertes, einreihiges Drehkranzkugellager in Verbindung mit innenverzahntem, induktionsgehärtetem Drehkranz. Die innenliegende Verzahnung und das Antriebsritzel laufen im Fettbad.
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Zahnradpumpen
    Maximaler Ölfluss (Zahnradpumpe) 10,6 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 5,3 l/min

    Entlastungsventileinstellungen

    Hauptpumpenkreis 17,7 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesserHub
    Ausleger155 mm30 mm355 mm
    Stiel150 mm30 mm356 mm
    Löffel150 mm25 mm282 mm
    Auslegerschwenkblock150 mm25 mm260 mm
    Planierschild150 mm25 mm87 mm
    Spurverstellzylinder150 mm25 mm273 mm
  • UNTERWAGEN

    Laufwerk

    Laufwerk Unterwagen mit Kettenlaufwerk. Geschweißter Laufwerkrahmen aus ausgewählten Werkstoffen. Laufwerk mittels Spurverstellzylinder ausfahrbar
    Laufrollen (je Seite) 3 Stück

    Fahrgeschwindigkeit

    Fahrgeschwindigkeit max. Schnellgang 4 km/h
    Fahrgeschwindigkeit Langsamgang 2 km/h
    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken 2-stufi gen Axialkolbenmotor mit Planetengetriebe und Gegenlauf

    Steigvermögen (konstant)

    Steigvermögen (konstant) 30 °
  • FÜLLMENGEN

    Kraftstofftank 16 l
    Motorkühlmittel 3,3 l
    Motoröl 2,8 l
    Fahrantrieb (je Seite) 0,33 l
    Hydrauliksystem 18 l
    Hydrauliköltank 12 l
  • ARBEITSBEREICHE

  • GEWICHTE UND BODENDRUCK

    KettentypKettenbreiteStielBetriebsgewichtBodendruck
    Gummikette *1180 mm0,81 m1.110 kg24 kPa
    • *1: 0,50 m³ (ISO gehäuft), Löffelgewicht 410 kg; Gegengewicht 3.520 kg
  • ABMESSUNGEN

    Stiel Option 1

    M Gesamthöhe des Auslegers 970 mm

    Stiel Option 2

    M Gesamthöhe des Auslegers 970 mm
    A Abstand Mitte Kettenrad zu Mitte Leitrad 1.040 mm
    B Unterwagenlänge 1.360 mm
    P Horizontalabstand zum Schild 885 mm
    D Heckschwenkradius 825 mm
    Q Max. Transportlänge 3.020 mm
    Q Max. Transportlänge mit Überrollbügel umgeklappt 3.090 mm
    D' Länge hinten 760 mm
    E Gesamtbreite des Oberwagens 780 mm
    L Planierschildbreite: ausgefahren 1.000 mm
    F Gesamthöhe über Kabine 2.150 mm
    L Planierschildbreite: eingefahren 780 mm
    B Gesamthöhe Überrollbügel umgeklappt 1.450 mm
    G Mindestbodenfreiheit 130 mm
    I Kettenplattenbreite 180 mm
    J Unterwagenbreite (Planierschildbreite) 760 mm
    J Unterwagenbreite (Planierschildbreite) verbreitert 1.000 mm
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX10U-2 Minibagger

Das Ziel bei der Entwicklung der Zaxis U-2 Modelle war die Integration der besten Semi-Kurzheckbagger und Kurzheckbagger in einer Produktreihe.

Die Maschinen wurden zur Maximierung der Produktivität unter allen Einsatzbedingungen mit leistungsstarken, aber dennoch wirtschaftlichen und langlebigen Motoren ausgestattet.

Darüber hinaus wurden auch innovative Ideen zur Verbesserung der Stabilität, des Bedienkomforts und der Haltbarkeit eingearbeitet.

Downloads

Hitachi ZX10U-2 (Deutsch) 2.89 MB
Download

Gebrauchtmaschinen

/Hersteller/Lehnhoff Grabenräumlöffel starr MG5-1000 MS01

RefNrZ559174
Baujahr2014
Betriebsstunden
Preis(EUR)550,00

/Hersteller/Lehnhoff Grabenräumlöffel starr MG2 800mm MS01

RefNrZ562406
Baujahr2015
Betriebsstunden
Preis(EUR)500,00

/Hersteller/Raedlinger Tieflöffel 400MM Festanbau

RefNrZ30984
Baujahr2011
Betriebsstunden
Preis(EUR)230,00

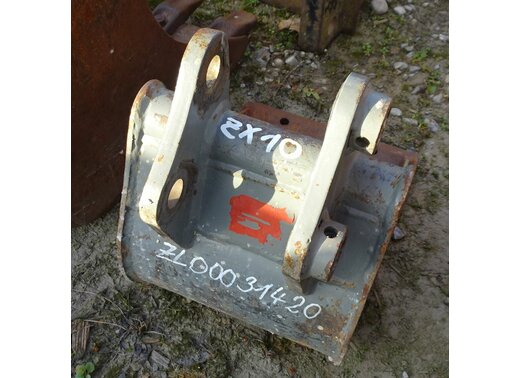

/Hersteller/Reschkatec Tieflöffel 260mm
