ZX890H-6 LD

Betriebsgewicht: 82.800 kg
Löffelvolumen: 4,5
Motorleistung: 382 kW
Leistung
Sicherheit
Umweltfreundlichkeit

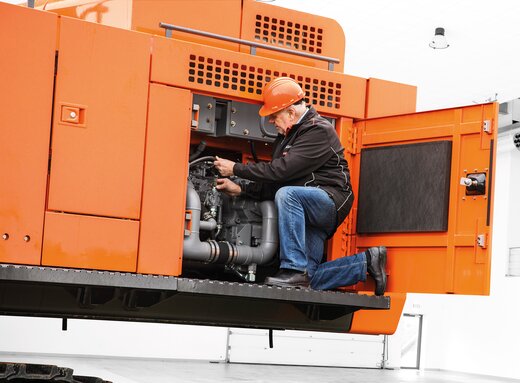

Wartung

Technische Daten

Modell
  • ZX890H-6
  • MOTOR

    Modell Isuzu AQ-6WG1XASA-01
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC‑ und SCR‑System
    Hubraum 15,681 l
    Hub 154 mm
    Bohrung 147 mm
    Maximales Drehmoment 2.200 Nm
    Drehzahl Maximales Drehmoment 1.450 1/min

    Nennleistung

    ISO 14396 (netto) 382 kW
    ISO 14396 (netto) 519 PS
    Drehzahl bei Nennleistung 1.800 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (Für alle Axialkolbenpumpen) 556 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 50 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 2 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 29,4 MPa
    Schwenkkreis 28,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 34,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2200 mm140 mm
    Stiel1200 mm140 mm
    Löffel1180 mm130 mm
    Horizontal1200 mm140 mm
    Ausladen130 mm80 mm
  • UNTERWAGEN

    Ketten Die Bodenplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Kettenspanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 3 Stück
    Anzahl der Bodenplatten (je Seite) 47 Stück
    Laufrollenschutz 2 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken Axialkolbenmotor mit Planetengetriebe erlaubt gegenläufige Drehrichtung. Die Parkbremse ist eine Federspeicherbremse. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 4,7 km/h
    Fahrgeschwindigkeit Langsamgang 3,2 km/h
    Max. Traktionskraft 560 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Schwenkwerk mit Federspeicher-Feststellbremse.
    Schwenkgeschwindigkeit 7,8 min‑1
    Schwenkdrehmoment 267 kNm

    Fahrerkabine

    Breite 1.025 mm
    Höhe 1.817 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 75 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 108 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 1.100 l
    Motorkühlmittel 124 l
    Motoröl 57 l
    Pumpenantrieb 6,2 l
    Schwenkwerk (je Seite) 15,7 l
    Fahrantrieb (je Seite) 19 l
    Hydrauliksystem 1.042 l
    Hydrauliköltank 500 l

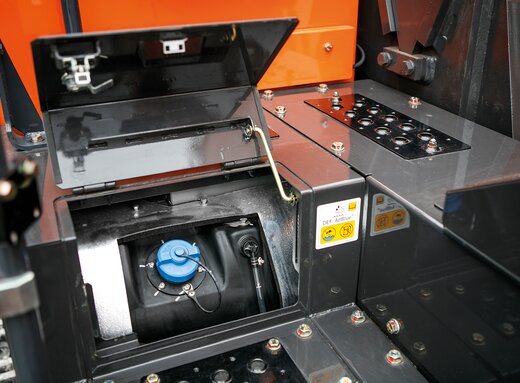

    DEF/AdBlue-Tank 95 l
  • GRABKRAFT LÖFFEL UND STIEL

    Ausleger Option 1

    Spezifikation 7,1 m BER
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2,95 mBE/ BER472 kN411 kN394 kN378 kN
    3 m *1H/ R402 kN359 kN324 kN316 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)

    Ausleger Option 2

    Spezifikation 8,4 m H / R
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    3 m *1H/ R402 kN359 kN324 kN316 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • LÖFFEL

    Tieflöffel

    LöffeltypInhalt (ISO gehäuft)Inhalt (CECE gehäuft)Breite (Ohne Seitenschneiden)Breite (Mit Seitenschneiden)Anzahl der ZähneGewicht
    Tieflöffel2,9 m³2,6 m³1.590 mm1.780 mm52.700 kg
    3,5 m³3,1 m³1.850 mm2.040 mm52.950 kg
    4,5 m³3,9 m³2.120 mm2.190 mm53.970 kg
    Felslöffel3,5 m³3,1 m³1.870 mm1.890 mm53.790 kg
    3,7 m³3,2 m³1.950 mm1.970 mm53.900 kg
    4,3 m³3,8 m³2.090 mm2.110 mm54.270 kg
    5 m³4,4 m³2.240 mm2.260 mm55.000 kg
    R-Löffel3,5 m³3,1 m³1.870 mm1.890 mm54.870 kg
    3,7 m³3,2 m³1.950 mm1.970 mm54.970 kg
    4,3 m³3,8 m³2.090 mm2.110 mm35.690 kg
    Aufreißlöffel1,9 m³1,7 m³1.490 mm34.200 kg
    2,2 m³2 m³1.580 mm14.400 kg
    Reißzahn2.680 kg

    Hochlöffel

    LöffeltypInhaltBreiteAnzahl der ZähneGewichtAnmerkungen
    Klapplöffel3,6 m³2.300 mm66.080 kgFelslöffel
    4 m³2.460 mm65.620 kgStandardlöffel
    Kipplöffel4 m³2.360 mm64.930 kgFelslöffel
    4,4 m³2.520 mm64.630 kgStandardlöffel
  • ARBEITSBEREICHE

    Ausleger- / StielkombinationHochlöffel - Kipplöffel
    A Min. Grabweite3.110 mm
    B Stielkopfabstand bei max. Arbeitsgeräteeinzug5.730 mm
    C Nivellierweite3.860 mm
    D Max. Reichweite10.000 mm
    E Max. Grabtiefe4.970 mm
    F Max. Reichhöhe10.860 mm
    G Max. Schütthöhe4.970 mm
    H Max. Löffelöffnung
  • ABMESSUNGEN

    Kette Doppelstegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.590 mm
    B Unterwagenlänge 5.840 mm
    C Freiraum unter Gegengewicht (Ohne Bodenplattenstollen) 1.680 mm
    D Heckschwenkradius 4.600 mm
    D' Länge hinten 4.540 mm
    E Gesamtbreite des Oberwagens 4.120 mm
    F Gesamthöhe über Kabine 3.800 mm
    G Mindestbodenfreiheit (Ohne Bodenplattenstollen) 890 mm
    H Spurweite (ausgefahren) 3.450 mm
    H Spurweite (eingefahren) 2.830 mm
    I Kettenplattenbreite 650 mm
    J Unterwagenbreite (ausgefahren) 650mm Bodenplatten 4.100 mm
    J Unterwagenbreite (eingefahren) 650mm Bodenplatten 3.480 mm
    K Gesamtbreite 4.450 mm
    L Gesamtlänge 14.130 mm
    M Gesamthöhe 4.900 mm
    N Kettenhöhe 1.500 mm
    O Gesamthöhe der Maschine mit Grundausstattung 4.410 mm
  • TRANSPORT

    Oberwagen

    Gesamtbreite 3.390 mm
    Gewicht 28.200 kg

    Basismaschine (Ohne Gegengewicht)

    BodenplattenbreiteABCGesamtbreite (Unterwagen eingefahren)Gewicht
    6506.820 mm4.410 mm3.885 mm3.480 mm51.300 kg

    Laufwerksrahmen

    BodenplattenbreiteABGesamtbreiteGewicht
    6506.360 mm1.500 mm1.330 mm11.500 kg

    Löffel

    LöffeltypLöffelinhaltABGewicht
    Fels-Klapplöffel3,6 m³2.280 mm2.570 mm6.080 kg
    Standard-Klapplöffel4 m³2.300 mm2.570 mm5.620 kg
    Fels-Kipplöffel4 m³2.290 mm2.560 mm4.930 kg
    Standard-Kipplöffel4 m³2.290 mm2.560 mm4.630 kg

    Hochlöffel Arbeitsausrüstung

    Löffelinhalt (ISO, gehäuft)ABGesamtbreiteGewicht
    3.69.800 mm3.200 mm2.400 mm17.670 kg
    49.800 mm3.200 mm2.560 mm17.170 kg
    Ohne Löffel
    Gesamtbreite (ohne Löffel) 1.450 mm
    Gewicht (ohne Löffel) 11.620 kg

    Gegengewicht

    Gesamthöhe 1.670 mm
    Gewicht 13.300 kg

    Laufsteg

    Links Gesamthöhe 150mm

    Auslegerzylinder

    Spezifikation Gesamthöhe: 410mm; Gewicht: 2*700kg

    Auslegerzylinderschlauch

    Spezifikation 2*9kg / 2*13kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX890-6 Großbagger

Der Großbagger ZX890-6 bietet als aktueller Serie-6-Bagger eine konstant hohe Leistung, sowie Reduzierung der Abgasemissionen bei gleichzeitig geringerem Kraftstoffverbrauch, selbst unter härtesten Einsatzbedingungen.

Für härtesten Steinbrucheinsatz ist die Maschine in der R (=Rock)-Version als ZX890LCR-6 verfügbar. Die Maschine ist mit einem großvolumigen Isuzu Motor ausgestattet, der die Europäische Abgasnorm Stufe IV erfüllt.

Neben gestiegener Leistungseffizienz weist der ZX890-6 weitere Vorzüge auf, wie z.B. den ultimativen Fahr-und Bedienkomfort, hohe aktive und passive Sicherheit und insgesamt geringere Betriebskosten.

Downloads

Hitachi ZX890-6 (Deutsch) 6.84 MB
Download

Gebrauchtmaschinen

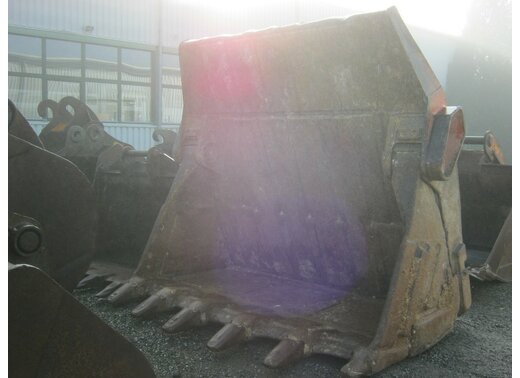

Hochlöffel 2600mm Festanbau
