ZX690-6

Betriebsgewicht: 68.700 kg
Löffelvolumen: 3,3
Motorleistung: 345 kW
Leistung
Komfort/Kabine
Sicherheit
Umweltfreundlichkeit
Wartung

Varianten

LCR-Felsversion

Die nochmals verstärkte R-Version beinhaltet R-Ausleger mit Innenschweißung und Schweißungen auf beiden Seiten für nochmals erhöhte Steifigkeit des Auslegers. Die Haltbarkeit in extremen Felseinsätzen wurde somit verbessert. Nochmals verstärkter Fahrmotorschutz und Leitradträger sorgen für erhöhte Standzeiten in extrem abrasievem Felseinsatz.

SLF - Longfront

Extra langer Monoblock und Stiel für Böschungsarbeiten

Technische Daten

Modell
  • ZX690LCH-6
  • MOTOR

    Modell Isuzu AQ-6WG1XASA-02
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Nachbehandlung DOC‑ und SCR‑System
    Hubraum 15,681 l
    Hub 154 mm
    Bohrung 147 mm
    Maximales Drehmoment 1.980 Nm
    Drehzahl Maximales Drehmoment 1.500 1/min

    Nennleistung

    ISO 14396 (netto) 345 kW
    ISO 14396 (netto) 469 PS
    Drehzahl bei Nennleistung 1.800 1/min

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (Für alle Axialkolbenpumpen) 489 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 50 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren mit Feststellbremse
    Schwenkwerk 2 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 31,9 MPa
    Schwenkkreis 29,4 MPa
    Fahrkreis 34,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 34,3 MPa
  • UNTERWAGEN

    Ketten Die Bodenplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-) Ketten-spanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 8 Stück
    Tragrollen (je Seite) 3 Stück
    Anzahl der Bodenplatten (je Seite) 47 Stück
    Laufrollenschutz 1 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken Axialkolbenmotor mit Planetengetriebe erlaubt gegenläufige Drehrichtung. Die Parkbremse ist eine Federspeicherbremse. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,2 km/h
    Fahrgeschwindigkeit Langsamgang 3,6 km/h
    Max. Traktionskraft 460 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Schwenkwerk mit Federspeicher-Feststellbremse.
    Schwenkgeschwindigkeit 9 min‑1
    Schwenkdrehmoment 194 kNm

    Fahrerkabine

    Breite 1.025 mm
    Höhe 1.817 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 74 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 108 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 900 l
    Motorkühlmittel 76 l
    Motoröl 57 l
    Pumpenantrieb 6,2 l
    Schwenkwerk (je Seite) 10,5 l
    Fahrantrieb (je Seite) 16 l
    Hydrauliksystem 750 l
    Hydrauliköltank 380 l
    DEF/AdBlue-Tank 95 l
  • GEWICHTE UND BODENDRUCK

    Option 1

    Auslegerlänge 7,8 m
    Auslegertyp H
    Stiellänge 3,6 m
    Stieltyp H
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm68.700 kg103 kPa
    750 mm69.100 kg90 kPa
    900 mm70.100 kg76 kPa
    *1
    • *1: Einschließlich 2,9m³ Felslöffel (ISO, gehäuft)

    Option 2

    Auslegerlänge 6,8 m
    Auslegertyp BE
    Stiellänge 2,9 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Zweistegplatte600 mm69.200 kg104 kPa
    750 mm69.600 kg90 kPa
    900 mm70.600 kg76 kPa
    *1
    • *1: Einschließlich 4,0m³ Felslöffel (ISO, gehäuft)
  • GRABKRAFT LÖFFEL UND STIEL

    Ausleger Option 1

    Spezifikation 6,8 m BE / BER
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2 m *1BE/ BER369 kN332 kN306 kN297 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)

    Ausleger Option 2

    Spezifikation 7,8 m H / R
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    3 m *1H/ R324 kN286 kN255 kN246 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • LÖFFEL

    LöffeltypInhalt (ISO gehäuft)Inhalt (CECE gehäuft)Breite (Ohne Seitenschneiden)Breite (Mit Seitenschneiden)Anzahl der ZähneGewicht
    Felslöffel2,9 m³2,5 m³1.680 mm1.680 mm52.850 kg
    3,3 m³2,9 m³1.790 mm1.790 mm53.120 kg
    4 m³3,6 m³1.970 mm1.970 mm53.700 kg
    Aufreißlöffel1,5 m³1,3 m³1.310 mm33.150 kg
    1,8 m³1,6 m³1.570 mm33.750 kg
    2,9 m³2,5 m³1.680 mm1.680 mm53.300 kg
    3,3 m³2,9 m³1.790 mm1.790 mm53.610 kg
    Reißzahn11.800 kg
  • ARBEITSBEREICHE

    Ausleger- / Stielkombination6,8m BE/ BER-Ausleger mit 2,9m BE/ BER-Stiel7,8m H/ R-Ausleger mit 3,6m H/ R-Stiel
    A Max. Reichweite11.800 mm13.280 mm
    A' Max. Reichweite (am Boden)11.500 mm13.030 mm
    B Max. Grabtiefe7.120 mm8.560 mm
    B' Max. Grabtiefe für Niveau 2,5 m6.970 mm8.420 mm
    C Max. Reichhöhe11.190 mm11.940 mm
    D Max. Schütthöhe7.330 mm8.020 mm
    D' Min. Schütthöhe3.200 mm3.230 mm
    E Min. Schwenkradius5.240 mm5.780 mm
    F Max. Grabtiefe vertikale Wand5.280 mm7.720 mm
  • ABMESSUNGEN

    Kette Zweistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.590 mm
    B Unterwagenlänge 5.840 mm
    C Freiraum unter Gegengewicht (Ohne Bodenplattenstollen) 1.530 mm
    D Heckschwenkradius 4.020 mm
    D' Länge hinten 3.910 mm
    E Gesamtbreite des Oberwagens 4.090 mm
    F Gesamthöhe über Kabine 3.660 mm
    G Mindestbodenfreiheit (Ohne Bodenplattenstollen) 860 mm
    H Spurweite (ausgefahren) 3.300 mm
    H Spurweite (eingefahren) 2.830 mm
    J Unterwagenbreite (ausgefahren) 650mm Bodenplatten 3.950 mm
    J Unterwagenbreite (eingefahren) 650mm Bodenplatten 3.480 mm
    J Unterwagenbreite (ausgefahren) 750mm Bodenplatten 4.050 mm
    J Unterwagenbreite (eingefahren) 750mm Bodenplatten 3.580 mm
    J Unterwagenbreite (ausgefahren) 900mm Bodenplatten 4.200 mm
    J Unterwagenbreite (eingefahren) 900mm Bodenplatten 3.730 mm
    K Gesamtbreite 4.360 mm
    L Gesamtlänge 13.400 mm
    M Gesamthöhe 4.460 mm
    N Kettenhöhe 1.440 mm
    O Gesamthöhe der Maschine mit Grundausstattung 4.230 mm
    Auslegerlänge 7,8 m
    Auslegertyp H
    Stiellänge 3,6 m
    Stieltyp H
  • TRANSPORT

    Oberwagen

    Basismaschine (Ohne Gegengewicht)

    BodenplattenbreiteABCGesamtbreite (Unterwagen eingefahren)Gewicht
    6506.240 mm4.230 mm3.760 mm3.480 mm44.000 kg
    7506.240 mm4.230 mm3.760 mm3.580 mm44.300 kg
    9006.240 mm4.230 mm3.760 mm3.730 mm45.400 kg

    Laufwerksrahmen

    BodenplattenbreiteABGesamtbreiteGewicht
    6505.840 mm1.450 mm1.250 mm10.600 kg
    7505.840 mm1.450 mm1.250 mm10.900 kg
    9005.840 mm1.450 mm1.250 mm11.400 kg

    Ausleger

    AuslegerlängeAuslegertypABGesamtbreiteGewicht
    6.8BE7.140 mm2.510 mm1.390 mm6.110 kg
    7.8H8.130 mm2.330 mm1.390 mm6.560 kg
    6.8BER7.140 mm2.510 mm1.390 mm6.260 kg
    7.8R8.130 mm2.330 mm1.390 mm6.760 kg

    Stiel

    StiellängeStieltypABGesamtbreiteGewicht
    2.9BE4.370 mm1.690 mm800 mm3.820 kg
    3.6H5.110 mm1.440 mm800 mm3.750 kg
    2.9BER4.370 mm1.690 mm800 mm3.950 kg
    3.6R5.110 mm1.440 mm800 mm3.900 kg

    Löffel

    LöffeltypISO gehäuftCECE gehäuftABGesamtbreiteGewicht
    Felslöffel2,9 m³2,5 m³2.290 mm1.770 mm1.680 mm2.850 kg
    3,3 m³2,9 m³2.250 mm1.890 mm1.790 mm3.120 kg
    4 m³3,6 m³2.360 mm1.930 mm1.900 mm3.700 kg
    R-Löffel2,9 m³2,5 m³2.290 mm1.770 mm1.680 mm3.300 kg
    3,3 m³2,9 m³2.250 mm1.890 mm1.790 mm3.610 kg

    Gegengewicht

    Laufsteg

    Links Gesamthöhe 150mm

    Auslegerzylinder

    Spezifikation Gesamthöhe: 410mm; Gewicht: 2*550kg

    Auslegerzylinderschlauch

    Spezifikation 2*7kg / 2*10kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX690-6 Großbagger

Der Großbagger ZX690-6 bietet als aktueller Serie-6-Bagger eine konstant hohe Leistung, sowie Reduzierung der Abgasemissionen bei gleichzeitig geringerem Kraftstoffverbrauch, selbst unter härtesten Einsatzbedingungen.

Für härtesten Steinbrucheinsatz ist die Maschine in der R (=Rock)-Version als ZX690LCR-6 verfügbar. Die Maschine ist mit einem großvolumigen Isuzu Motor ausgestattet, der die Europäische Abgasnorm Stufe IV erfüllt.

Neben gestiegener Leistungseffizienz weist der ZX690-6 weitere Vorzüge auf, wie z.B. den ultimativen Fahr-und Bedienkomfort, hohe aktive und passive Sicherheit und insgesamt geringere Betriebskosten.

Downloads

Hitachi ZX690-6 (Deutsch) 10.12 MB
Download

Gebrauchtmaschinen

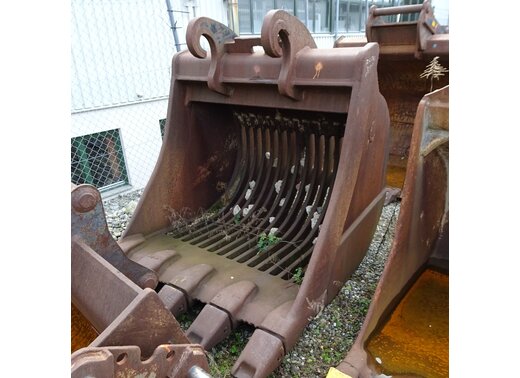

Sortierlöffel 1700mm CW55
