ZX490-6

Betriebsgewicht: 49.300 kg
Löffelvolumen: 2,32
Motorleistung: 270 kW
Leistung
Leistung
Komfort/Kabine
Komfort/Kabine
Wartung
Wartung
Umweltfreundlichkeit
Umweltfreundlichkeit
Sicherheit
Sicherheit

Varianten

SLF - Longfront

Extra langer Monoblock und Stiel in Leichtbauweise konzipiert für anspruchsvolle Böschungsarbeiten.

Technische Daten

Modell
  • ZX490LCH-6
  • MOTOR

    Nennleistung

    ISO 9249 (netto) 270 kW
    ISO 9249 (netto) 367 PS
    ISO 14396 (netto) 270 kW
    ISO 14396 (netto) 367 PS
    SAE J1349 (netto) 270 kW
    SAE J1349 (netto) 367 PS
    Drehzahl bei Nennleistung 2.000 1/min
    Modell Isuzu AQ‑6UZ1X
    Maximales Drehmoment 1.435 Nm
    Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung
    Drehzahl Maximales Drehmoment 1.500 1/min
    Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung
    Hubraum 9,839 l
    Nachbehandlung DOC- und SCR-System
    Bohrung 120 mm
    Hub 145 mm

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 170 Ah
  • HYDRAULIKSYSTEM

    Hydraulikpumpen

    Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge
    Maximaler Ölfluss (Für alle Axialkolbenpumpen) 400 l/min
    Vorsteuerpumpe 1 Zahnradpumpe
    Maximaler Ölfluss (Vorsteuerpumpe) 34 l/min

    Hydraulikmotoren

    Fahrantrieb 2 Verstell-Axialkolbenmotoren
    Schwenkwerk 2 Axialkolbenmotor

    Entlastungsventileinstellungen

    Auslegerkreis 31,9 MPa
    Schwenkkreis 28,4 MPa
    Fahrkreis 35,3 MPa
    Vorsteuerkreis 3,9 MPa
    Leistungsverstärkung (Power-Boost) 35,3 MPa

    Hydraulikzylinder

    AnzahlBohrungStangendurchmesser
    Ausleger2170 mm115 mm
    Stiel1190 mm130 mm
    Löffel1170 mm120 mm
  • UNTERWAGEN

    Ketten Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Ketten-spanner mit schockabsorbierenden Rückstoßfedern.

    Anzahl der Rollen und Bodenplatten pro Seite

    Laufrollen (je Seite) 9 Stück
    Tragrollen (je Seite) 3 Stück
    Anzahl der Bodenplatten (je Seite) 53 Stück
    Laufrollenschutz 2 Stück

    Fahrantrieb

    Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken Axialkolbenmotor mit Planetengetriebe erlaubt gegenläufige Drehrichtung. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam.
    Fahrgeschwindigkeit max. Schnellgang 5,5 km/h
    Fahrgeschwindigkeit Langsamgang 3,9 km/h
    Max. Traktionskraft 329 kN
    Steigvermögen (konstant) 35 °
  • OBERWAGEN

    Schwenkwerk

    Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst.
    Schwenkgeschwindigkeit 9,5 min-1
    Schwenkdrehmoment 148 kNm

    Fahrerkabine

    Breite 1.025 mm
    Höhe 1.675 mm
  • SCHALLPEGEL

    Schallpegel innen entsprechend ISO 6396 71 LpA dB(A)
    Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 107 LwA dB(A)
  • FÜLLMENGEN

    Kraftstofftank 675 l
    Motorkühlmittel 62 l
    Motoröl 41 l
    Schwenkwerk (je Seite) 6,5 l
    Fahrantrieb (je Seite) 11 l
    Hydrauliksystem 510 l
    Hydrauliköltank 310 l
    DEF/AdBlue-Tank 95 l
  • GEWICHTE UND BODENDRUCK

    Option 1

    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 3,4 m
    Stieltyp H
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Dreisteg- oder Zweistegplatte600 mm49.400 kg84 kPa
    Dreistegplatte750 mm50.200 kg68 kPa
    Dreistegplatte900 mm50.900 kg58 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 2

    Auslegerlänge 7 m
    Auslegertyp H
    Stiellänge 2,9 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Dreisteg- oder Zweistegplatte600 mm49.300 kg84 kPa
    Dreistegplatte750 mm50.100 kg68 kPa
    Dreistegplatte900 mm50.800 kg57 kPa
    *1
    • *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)

    Option 3

    Auslegerlänge 6,3 m
    Auslegertyp BE
    Stiellänge 2,5 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Dreisteg- oder Zweistegplatte600 mm49.700 kg84 kPa
    Dreistegplatte750 mm50.500 kg68 kPa
    Dreistegplatte900 mm51.200 kg58 kPa
    *1
    • *1: Einschließlich 2,5m³ Felslöffel (ISO, gehäuft)

    Option 4

    Auslegerlänge 6,3 m
    Auslegertyp BE
    Stiellänge 2,9 m
    Stieltyp BE
    BodenplattentypBodenplattenbreiteBetriebsgewichtBodendruck
    Dreisteg- oder Zweistegplatte600 mm49.600 kg84 kPa
    Dreistegplatte750 mm50.400 kg68 kPa
    Dreistegplatte900 mm51.000 kg58 kPa
    *1
    • *1: Einschließlich 2,5m³ Felslöffel (ISO, gehäuft)
  • GRABKRAFT LÖFFEL UND STIEL

    Ausleger Option 1

    Spezifikation 6,3 m BE
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2,5 mBE295 kN266 kN302 kN294 kN
    2 m *1BE295 kN266 kN263 kN256 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)

    Ausleger Option 2

    Spezifikation 7,0 m H
    StiellängeStieltypLöffel-Losbrechkraft ISOLöffel-Losbrechkraft SAEStiel-Reißkraft ISOStiel-Reißkraft SAE
    2,9 mBE295 kN266 kN263 kN256 kN
    3 m *1H296 kN257 kN224 kN215 kN
    • *1: Bei Power-Boost (Leistungsverstärkung)
  • LÖFFEL

    LöffeltypInhalt (ISO gehäuft)Inhalt (CECE gehäuft)Breite (Ohne Seitenschneiden)Breite (Mit Seitenschneiden)Anzahl der ZähneGewicht
    Felslöffel1,9 m³1,7 m³1.480 mm1.500 mm52.070 kg
    2,1 m³1,8 m³1.560 mm1.580 mm52.170 kg
    2,3 m³2 m³1.680 mm1.700 mm52.260 kg
    2,5 m³2,2 m³1.800 mm1.820 mm52.360 kg
    Reißlöffel1,3 m³1,2 m³1.170 mm32.330 kg
    Reißzahn11.260 kg
  • ARBEITSBEREICHE

    Ausleger- / Stielkombination6,3m BE-Ausleger mit 2,5m BE-Stiel6,3m BE-Ausleger mit 2,9m BE-Stiel7,0m H-Ausleger mit 2,9m BE-Stiel7,0m H-Ausleger mit 3,4m BE-Stiel
    A Max. Reichweite10.460 mm10.750 mm11.330 mm12.060 mm
    A' Max. Reichweite (am Boden)10.210 mm10.500 mm11.090 mm11.840 mm
    B Max. Grabtiefe5.790 mm6.130 mm7.200 mm7.770 mm
    B' Max. Grabtiefe für Niveau 2,5 m5.620 mm5.970 mm7.000 mm7.630 mm
    C Max. Reichhöhe10.660 mm10.790 mm10.170 mm11.060 mm
    D Max. Schütthöhe7.320 mm7.440 mm7.100 mm7.650 mm
    D' Min. Schütthöhe3.670 mm3.250 mm3.520 mm2.940 mm
    E Min. Schwenkradius4.090 mm3.930 mm5.020 mm4.840 mm
    F Max. Grabtiefe vertikale Wand4.260 mm4.650 mm4.270 mm7.100 mm
  • ABMESSUNGEN

    Kette Zweistegplatte
    A Abstand Mitte Kettenrad zu Mitte Leitrad 4.470 mm
    B Unterwagenlänge 5.470 mm
    C Freiraum unter Gegengewicht (Ohne Bodenplattenstollen) 1.360 mm
    D Heckschwenkradius 3.670 mm
    D' Länge hinten 3.660 mm
    E Gesamtbreite des Oberwagens 3.480 mm
    F Gesamthöhe über Kabine 3.330 mm
    G Mindestbodenfreiheit (Ohne Bodenplattenstollen) 737 mm
    H Spurweite (ausgefahren) 2.890 mm
    H Spurweite (eingefahren) 2.390 mm
    I Kettenplattenbreite 600 mm
    J Unterwagenbreite (ausgefahren) 600mm Bodenplatten 3.490 mm
    J Unterwagenbreite (eingefahren) 600mm Bodenplatten 2.990 mm
    J Unterwagenbreite (ausgefahren) 750mm Bodenplatten 3.640 mm
    J Unterwagenbreite (eingefahren) 750mm Bodenplatten 3.140 mm
    J Unterwagenbreite (ausgefahren) 900mm Bodenplatten 3.790 mm
    J Unterwagenbreite (eingefahren) 900mm Bodenplatten 3.290 mm
    K Gesamtbreite 3.820 mm
    L Gesamtlänge 12.010 mm
    M Gesamthöhe 3.480 mm
    N Kettenhöhe 1.220 mm
    O Gesamthöhe der Maschine mit Grundausstattung 3.530 mm
    Auslegerlänge 7,8 m
    Auslegertyp H
    Stiellänge 3,4 m
    Stieltyp H
  • TRANSPORT

    Basismaschine (Ohne Gegengewicht)

    BodenplattenbreiteABGesamtbreite (Unterwagen eingefahren)Gewicht
    6005.690 mm3.530 mm2.990 mm29.400 kg
    7505.690 mm3.530 mm3.140 mm30.200 kg
    9005.690 mm3.530 mm3.290 mm30.900 kg

    Basismaschine mit Ausleger und ohne Laufsteg

    AuslegerlängeAuslegertypBodenplattenbreiteABGesamtbreite (Unterwagen eingefahren)Gewicht
    6.3BE600 mm9.150 mm3.530 mm2.990 mm34.800 kg
    750 mm9.150 mm3.530 mm3.140 mm35.600 kg
    900 mm9.150 mm3.530 mm3.290 mm36.300 kg
    7H600 mm9.910 mm3.530 mm2.990 mm34.700 kg
    750 mm9.910 mm3.530 mm3.140 mm35.500 kg
    900 mm9.910 mm3.530 mm3.290 mm36.200 kg

    Basismaschine mit Frontausrüstung und Laufsteg

    AuslegerlängeAuslegertypStiellängeStieltypABC
    6.3BE2,5 mBE11.660 mm3.530 mm4.300 mm
    2,9 mBE11.320 mm3.530 mm3.740 mm
    7H2,9 mBE12.100 mm3.530 mm3.600 mm
    3,4 mH12.010 mm3.530 mm3.480 mm

    Stiel und Löffel

    StiellängeStieltypLöffel (ISO gehäuft)Löffel (CECE gehäuft)ABGesamtbreiteGewicht
    2.5BE2,5 m³2,2 m³5.650 mm1.470 mm1.820 mm5.000 kg
    2.9BE2,3 m³2 m³6.030 mm1.340 mm1.700 mm4.800 kg
    3.4H1,9 m³1,7 m³6.370 mm1.470 mm1.500 mm4.800 kg

    Löffel

    Felslöffel (ISO gehäuft)Felslöffel (CECE gehäuft)ABGesamtbreiteGewicht
    1.91,7 m³2.030 mm1.480 mm1.500 mm2.070 kg
    2.11,8 m³1.950 mm1.650 mm1.580 mm2.170 kg
    2.32 m³1.950 mm1.650 mm1.700 mm2.260 kg
    2.52,2 m³1.950 mm1.650 mm1.820 mm2.360 kg

    Gegengewicht

    Gesamthöhe 1.340 mm
    Gewicht 9.080 kg

    Laufsteg

    Links vorne 44kg
    Links hinten 30kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.

Der Hitachi ZX490-6 Großbagger

Der Großbagger ZX490-6 bietet als aktueller Serie-6-Bagger eine konstant hohe Leistung, sowie Reduzierung der Abgasemissionen bei gleichzeitig geringerem Kraftstoffverbrauch, selbst unter harten Einsatzbedingungen. Die Maschine ist mit einem neuen Motor ausgestattet, der die Europäische Abgasnorm Stufe IV erfüllt.

Neben gestiegener Leistungseffizienz weist der ZX490-6 weitere Vorzüge auf, wie z.B. den ultimativen Fahr-und Bedienkomfort, hohe aktive und passive Sicherheit und insgesamt geringere Betriebskosten.

Downloads

Hitachi ZX490-6 (Deutsch) 4.81 MB
Download

Gebrauchtmaschinen

Lehnhoff Lehnhoff Grabenräumlöffel schwenkbar 2000mm MS25

Lehnhoff Lehnhoff Grabenräumlöffel schwenkbar 2000mm MS25

RefNrZ10366
Baujahr2010
Betriebsstunden
Preis2.750,00

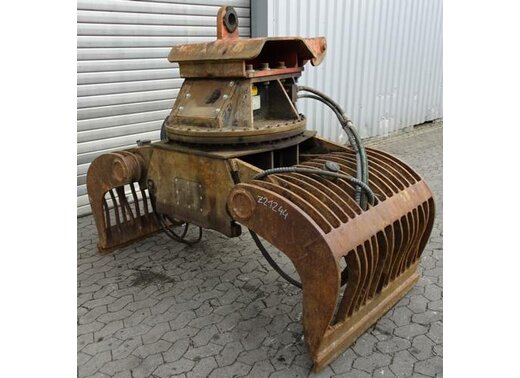

Caterpillar Caterpillar Abbruch und Sortiergreifer 1100MM GR21 SW40

Caterpillar Caterpillar Abbruch und Sortiergreifer 1100MM GR21 SW40

RefNrZ21244
Baujahr1997
Betriebsstunden
Preis6.900,00

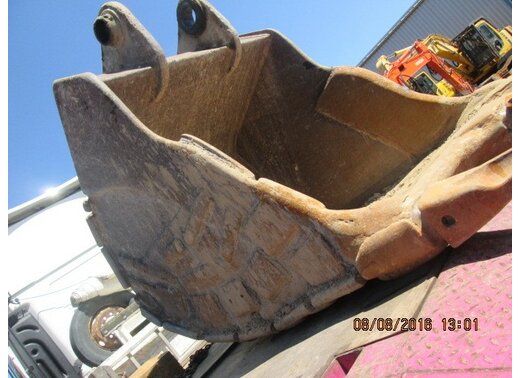

Felstieflöffel 1400mm Festanbau
