TR06 NOX

Baggerdienstgewicht: 3 - 6 t
Einsatzgewicht: 180 kg

Technische Daten

Modell
  • TR06 NOX

Baggerdienstgewicht

von 3 t
bis 6 t

Einsatzgewicht

ohne Kopfplatte 180 kg

Abmessungen

Breite 205 mm
Länge 460 mm
Höhe 365 mm

Leistung

Empfohlene max Löffelbreite 1.100 mm
Schwenkwinkel 2x50°
Schwenkmoment 8,5 kN
Max Hydraulikdruck 250 bar
Max. Litermenge CSP 30 l/min
Litermenge DF04/DF06/DF10 15 l/min
Hinweis: Irrtümer und technische Änderungen vorbehalten.

TR06 NOX

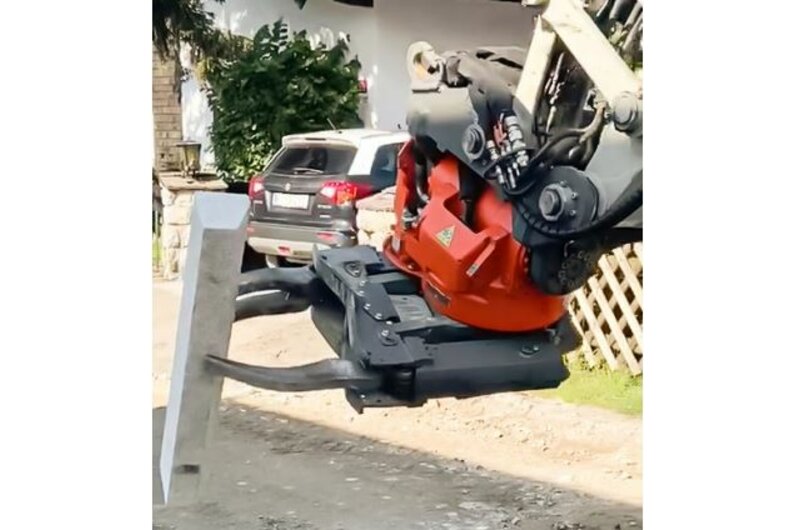

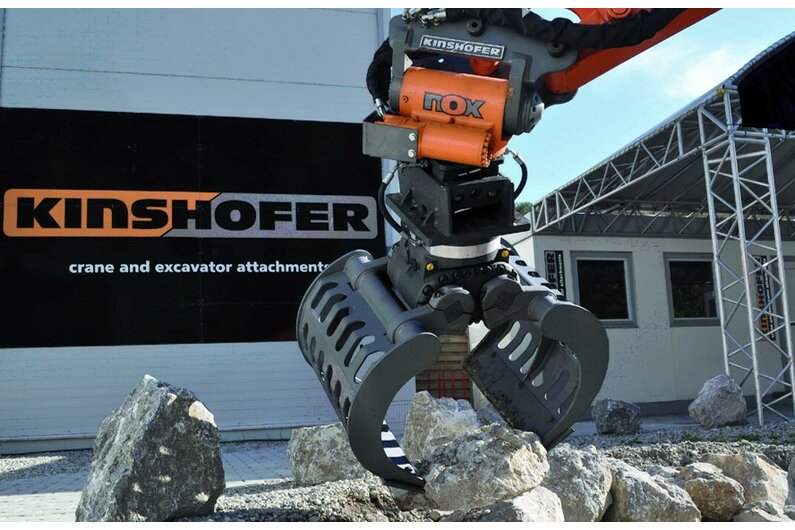

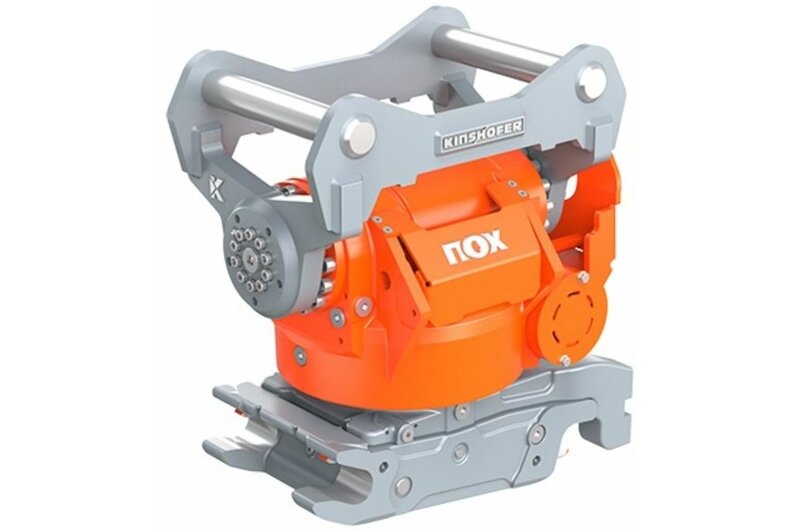

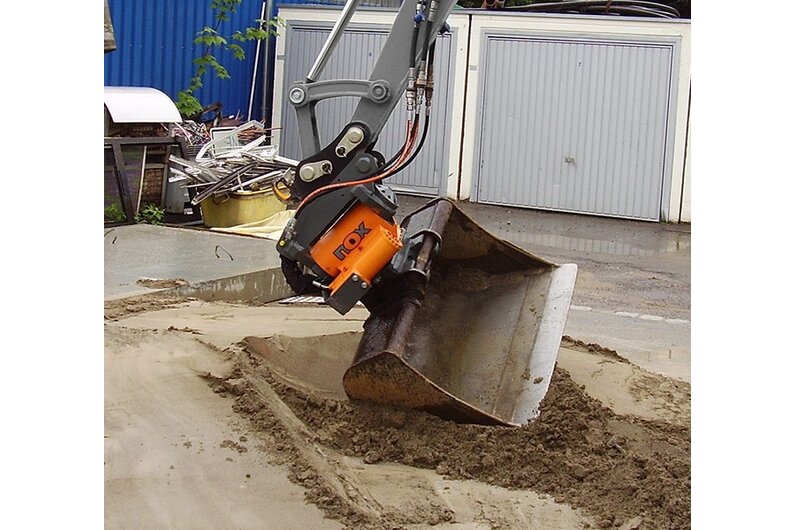

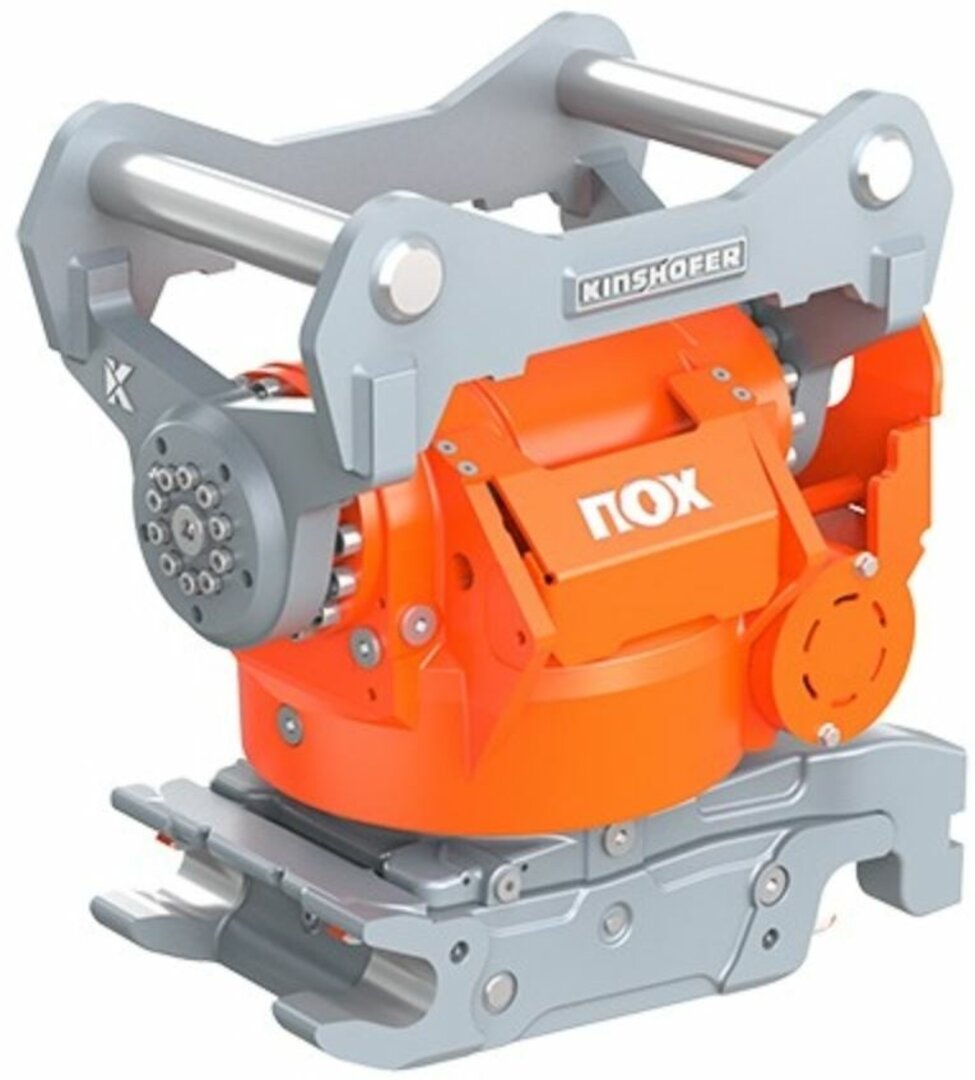

Der NOX Tiltrotator von KINSHOFER ist eines der fortschrittlichsten Anbaugeräte für Bagger. Eine 360° Endlosrotation und Schwenkwinkel von 2 x 50° machen es zu einem Universalgelenk. Diese zylinderlose Lösung besticht durch ein kompaktes Design mit geringer Baubreite ohne hervorstehende Teile. Das flexible Werkzeug ist extrem wartungsfreundlich, da es nur zwei Schmierpunkte und wenig Verschleißteile gibt, die Hydraulik ist integriert in dem Spezialgussgehäuse und die komplette Installation geht einfach und schnell vonstatten. Die patentierte Schwenkfunktion wird durch ein Gewinde mit elliptischem Kolben realisiert. Dank des geschlossenen Systems wird das Beschädigungsrisiko minimiert und die Schwenkkraft bleibt konstant.
