Highlights

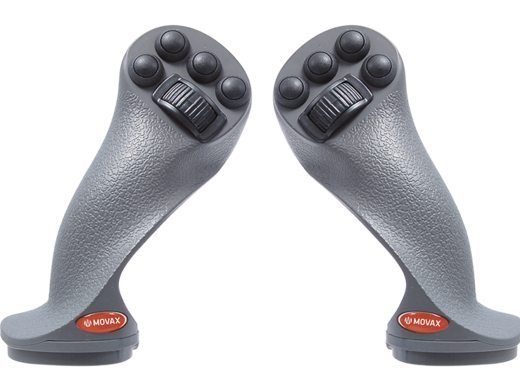

Bedienerfreundlich
Effizient
Kompakt
Sicherheit
Vielseitigkeit
Technische Daten
Modell
- SG-45
Einsatzgewicht
| von | 2.390 kg |
| bis | 2.690 kg |
Tiefe
| von | 1.180 mm |
| bis | 1.436 mm |
Baggerdienstgewicht
| von | 20 t |
| bis | 24 t |
Arbeitsfrequenz
| von | 2.300 Hz |
| bis | 3.000 Hz |
Spundbohle Breite
| von | 400 mm |
| bis | 1.200 mm |
H-Träger
| von | H180 mm |
| bis | H500 mm |
Holzpfahl Durchmesser
| von | 160 mm |
| bis | 420 mm |
Rohr(-pfahl) Durchmesser
| bis | 610 mm |
| Höhe | 2.530 mm |
| Spundbohle Tiefe | 265 mm |
| Exzentermoment | 4,6 kgm |
| Hydraulikleistung min. | 100 kW |
| Breite | 1.193 mm |
| Rückstaudruck max. | 5 bar |
| Zentrifugalkraft max. | 450 kN |
| Arbeitsdruck | 350 bar |
| Resonanzfreies Starten / Stoppen | Nein |
| Pendelwinkel | 360 ° |
| Kippwinkel +/- | 30 ° |
Hinweis: Irrtümer und technische Änderungen vorbehalten.
SG-45
- Mit der robusten Struktur und exzellenten Pfahlhandlingeigenschaften auf die Vorteile größerer Bagger zugeschnitten.
- Ausgerüstet mit Schwerlastarmen/-halterungen für eine Vielzahl von Pfählen, einschließlich Spundbohlen, H-Trägern, stählernen Rohrpfählen und andere Pfahlarten.
- Hochfrequenz-Pfahlrammen mit fixem statischen Moment.
Downloads
Technische Daten SG45
(Deutsch) 124.32 KB
Download
