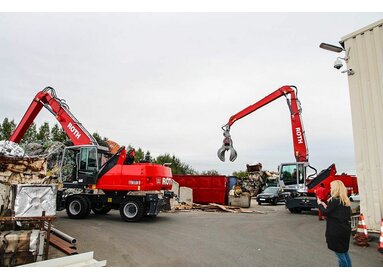

MHL331F

Betriebsgewicht:	22.800 - 24.200	kg
Referenzgreifer:	0,6	m³
Motorleistung:	115	kW

Highlights
Varianten
Technische Daten
Downloads

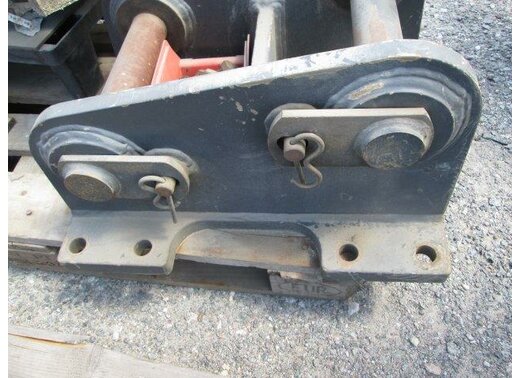

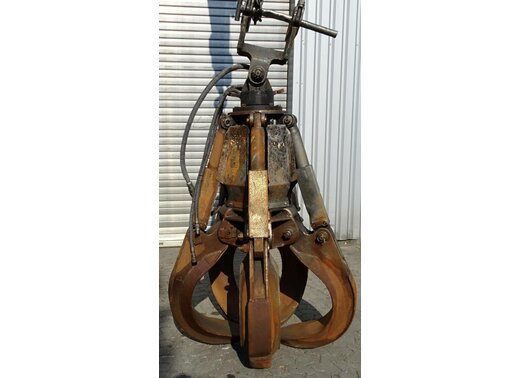

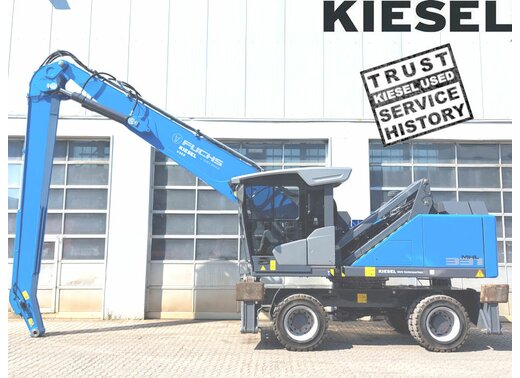

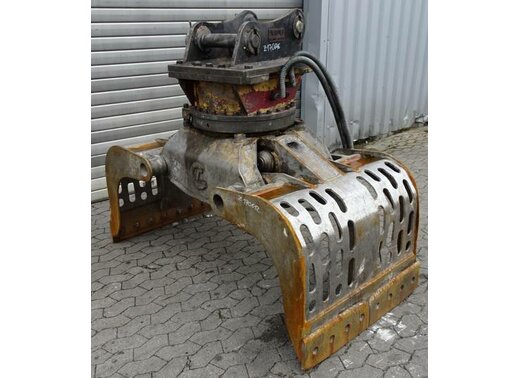

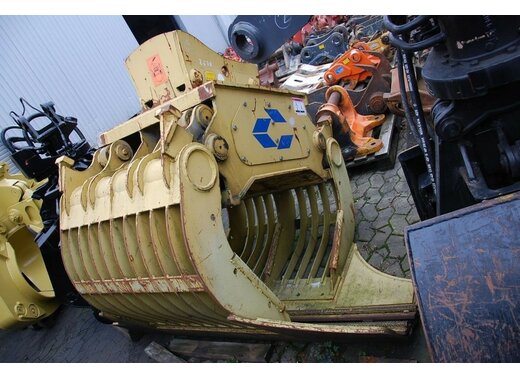

Gebrauchtmaschinen

Highlights

Komfort/Kabine

Sicherheit

Wartung

Board-Entertainment
Design
Ergonomie und Komfort
Hubsystem
Joysticks
Klimaautomatik
Multifunktions-Display
Raumkonzept
Sicherheit und Rundumsicht
Sitz
Stauraum

Board-Entertainment

Entertainment-System: Radio mit Aux, USB, Bluetooth und Freisprecheinrichtung, Smartphoneablage mit Lademöglichkeit.

Design

Beim Design der neuen Kabine, stand der Maschinenführer im Mittelpunkt aller Überlegungen. Das übergeordnete Ziel der Entwicklung lautete, dem Fahrer die komfortabelste Arbeitsumgebung in einer Umschlagmaschine zu bieten, damit dieser sicher, effektiv und komfortabel arbeiten kann.

Ergonomie und Komfort

Alle wichtigen Bedienelemente sind zentral und in direkter Griffweite des Fahrers angeordnet.

Hubsystem

Neues verwindungssteifes und hydraulisch gedämpftes Kabinenhubsystem für harmonische (stufenlose) Auf- und Abbewegung und eine optimale Umsicht.

Joysticks

Mehr Beinfreiheit und Komfort: Mitschwingende Joystick Lenkung.

Klimaautomatik

Leistungsfähige Webasto Klimaautomatik mit einer Vielzahl an optimal positionierten Luftauslässen.

Multifunktions-Display

Das intuitive Bedienkonzept mit neuer Monitoranzeige sorgt für eine einfache Bedienung.

Raumkonzept

Mit dem neuen Raumkonzept verfügen die Fuchs Umschlagmaschinen über großzügige Ablagemöglichkeiten und tiefe Stauräume.

Sicherheit und Rundumsicht

Sicherheit und Rundumsicht sind die weiteren Aspekte, unter denen die neue Kabine entwickelt wurde: Die großzügige Schiebetüre gewährleistet auch bei engen Platzverhältnissen einen sicheren Zustieg. Bei jeder Wetterlage sorgt die negativ geneigte Frontscheibe für eine hervorragende Sicht und das großes Dachfenster gibt den Blick nach oben frei, was vor allem bei Arbeiten innerhalb von Hallen wichtig ist.

Sitz

Luftgefederter Premium-Fahrersitz mit Sicherheitsgurt, Lendenwirbelstütze und universellen Verstellmöglichkeiten für einen exzellenten Sitzkomfort.

Stauraum

Geräumiges Kühlfach bietet viel Platz für Getränke, Brotzeit und Medikamente.

Beleuchtung
Rundumsicht
Rückfahr- und Seitenkamera

Beleuchtung

Serienmäßige LED-Arbeitsscheinwerfer: Hohe Energieeffizienz, hohe Leuchtkraft, tageslichtähnliche Färbung.

Rundumsicht

Die Panoramaverglasung sowie die Rückfahr- und Seitenkamera sorgen einen guten Überblick über den Arbeitsbereich. Das erhöht die Sicherheit von Bediener, Maschine und Umwelt.

Rückfahr- und Seitenkamera

Beste Rundumsicht durch unterstützende Kamerasysteme. Nachtsichtfunktion als zusätzliches Sicherheitsmerkmal

Wartungsplattform
Zweischnittige Lagerstellen
Telematiksystem

Wartungsplattform

Sicherer und bequemer Zugriff auf Motor, Luftfilter usw.; Wichtige Aggregate bestens von der Serviceplattform erreichbar; Gewährleistung einer einfachen Wartung und Pflege

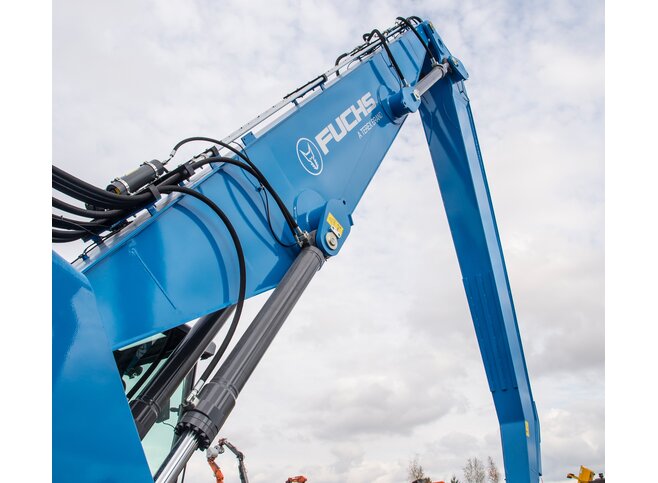

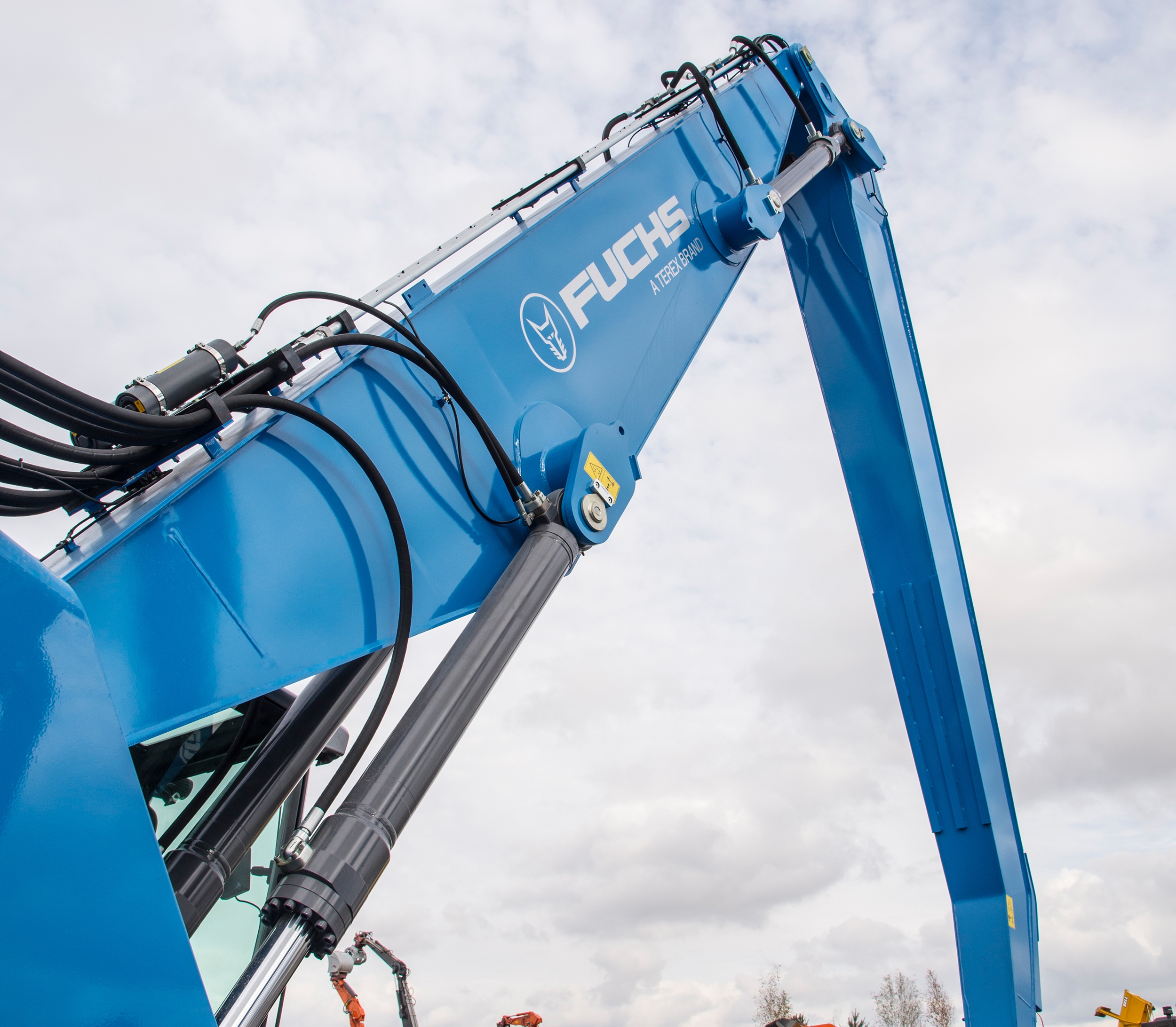

Zweischnittige Lagerstellen

Zweischnittige Lagerstellen an der gesamten Arbeitsausrüstung führen zu einer maximalen Langlebigkeit.

Telematiksystem

Effizientes Flottenmanagement: Das serienmäßige Telematiksystem bietet eine moderne Lösung zur Analyse und Optimierung der Effizienz Ihrer Maschinen. Maschinendaten im Überblick; Signalisierung der vorgegebenen Wartungsintervalle; Anzeige der Fehlermeldungen; Optimierung der Betriebskosten.

Umweltfreundlichkeit

Leistung

Fuchs

Hydrauliksystem
Modernste Deutz-Motorentechnik
Räumliche getrennte Kühlsysteme
Umkehrlüfter

Hydrauliksystem

Effizientes Hydrauliksystem sorgt für präzise und dynamische Arbeitsbewegungen.

Modernste Deutz-Motorentechnik

Betriebskostensenkung und Geringere Standzeiten.

Räumliche getrennte Kühlsysteme

Effiziente Kühlung - Räumlich getrenntes dreifach Kühlsystem schützt vor Überhitzung; Große Kühler und direkter Luftdurchsatz schaffen hervorragende Kühlleistung.

Umkehrlüfter

Der serienmäßige Umkehrlüfter sorgt für konstant hohe Kühlleistung auch in staubiger Umgebung.

APC
Führend im Bereich Umschlagmaschinen
Jahrzehntelange Erfahrung
Made in Germany

APC

Durch das Fuchs Application Center (APC) wird die Fokussierung auf den Kunden konsequent weiterentwickelt. Zusätzlich zu den Serienmodellen- und Optionen haben Sie die Möglichkeit, in enger Zusammenarbeit mit Kiesel sowie den Ingenieuren im Application Center (APC), die Maschine so optimieren zu lassen, dass sie prakisch maßgeschneidert zum gewünschten Einsatzzweck passt.

Führend im Bereich Umschlagmaschinen

Fuchs setzt die Standards im Materialumschlag.

Jahrzehntelange Erfahrung

50 Jahre Erfahrung und Kompetenz im Bau von Lademaschinen.

Made in Germany

Entwickelt und produziert in Deutschland.

Varianten

MHL - Mobile Umschlagmaschine

Die mobilen Umschlagmaschinen sind aufgrund der Bereifung nicht Ortsgebunden und können problemlos verfahren werden. Dies bietet Ihnen die nötige Flexibilität um Ihre Arbeit noch wirtschaftlicher abzuwickeln.

Typbezeichnung 8XX - Elektro

Auf Basis der Serienmaschine ist von der kleinsten bis zur größten Maschine jedes Gerät als Elektro-Version konfigurierbar.

RHL - Raupenumschlagmaschine

Während mobile Umschlagmaschinen mit Bereifung auf geteerten oder betonierten Arbeitsflächen zum Einsatz kommen, können Maschinen mit Raupenunterwagen ihre Vorzüge auf wenig befestigtem und nachgiebigem Untergrund voll ausspielen. Auch sind Raupenmaschinen dafür konzepiert zu fahren und gleichzeitig umzuschlagen zu können.

AHL - Aufbau-Umschlagmaschine

Wenn die Umschlagmaschine an einem festen Standort zum Einsatz kommen soll, kann der stationäre Aufbau auf einem Stahl- oder Betonfundament eine sinnvolle Variante sein. Dank der soliden Verankerung kann die Maschine weitaus höher belastet werden als eine mobile Umschlagmaschine.

MZS - Mehrzweckstiel

Ein zusätzlicher Zylinder auf dem Ladestiel bietet die Möglichkeit das Anbaugerät noch exakter zu positionieren. Der Mehrzweckstiel ist optimal für Sortieranwendungen geeignet.

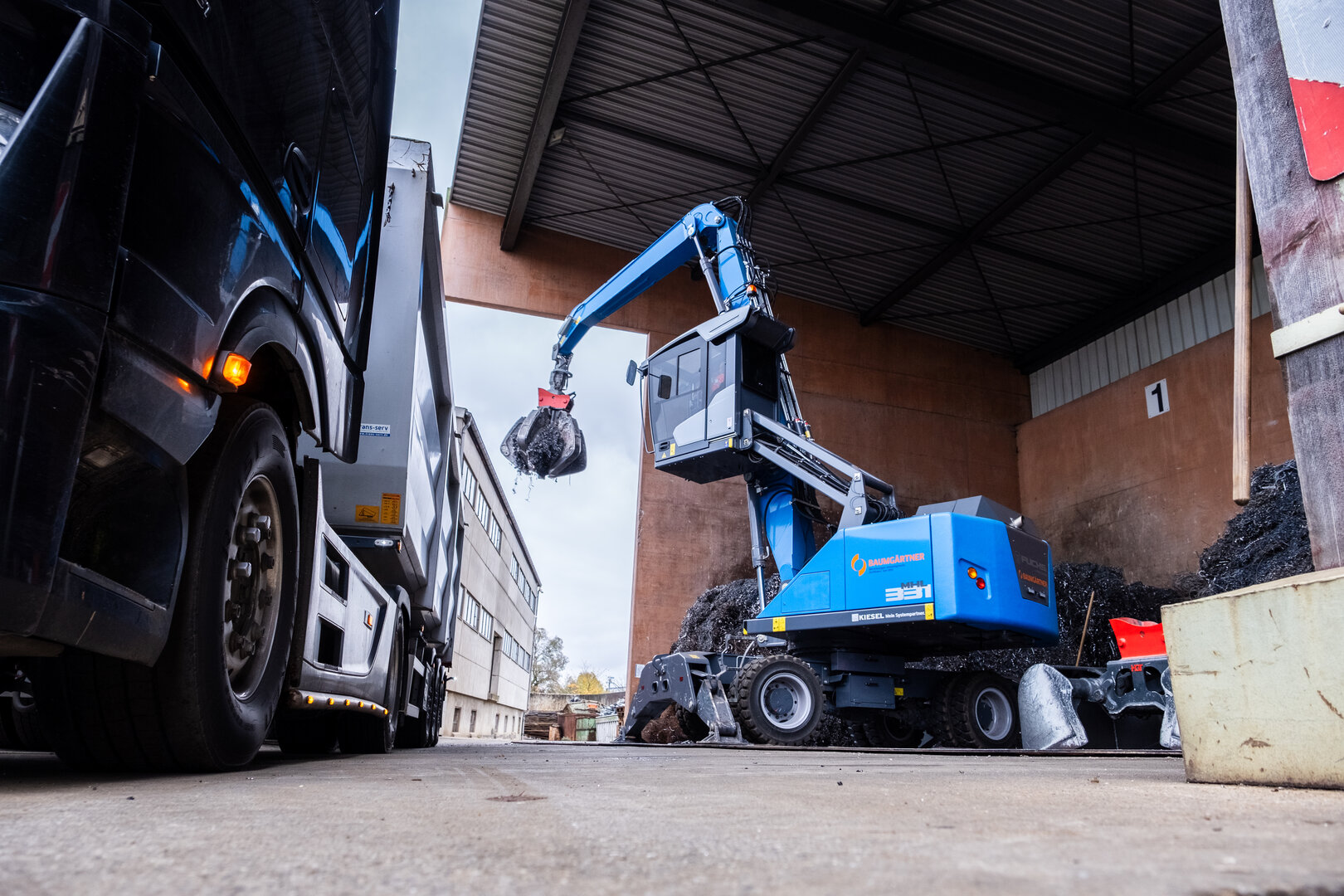

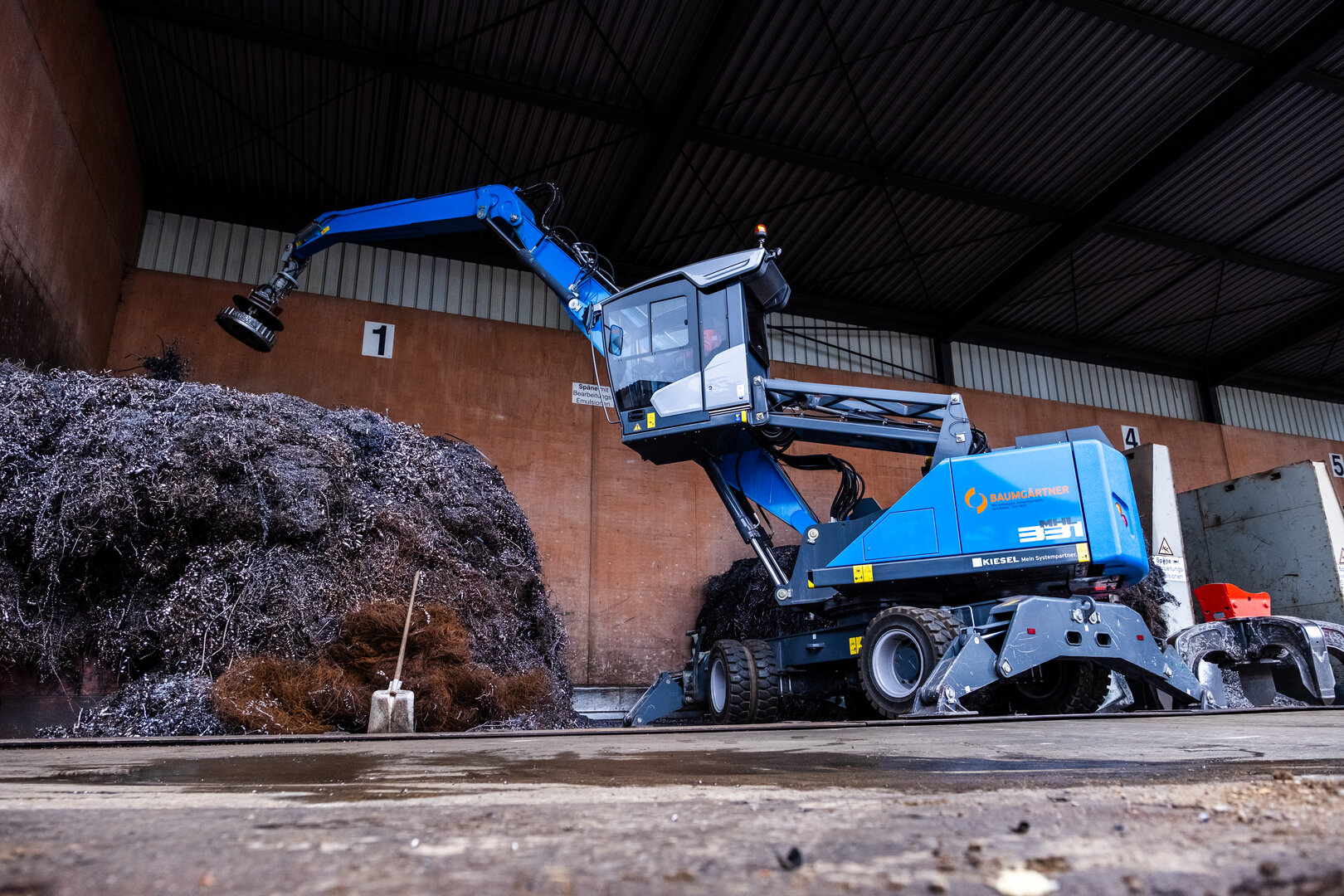

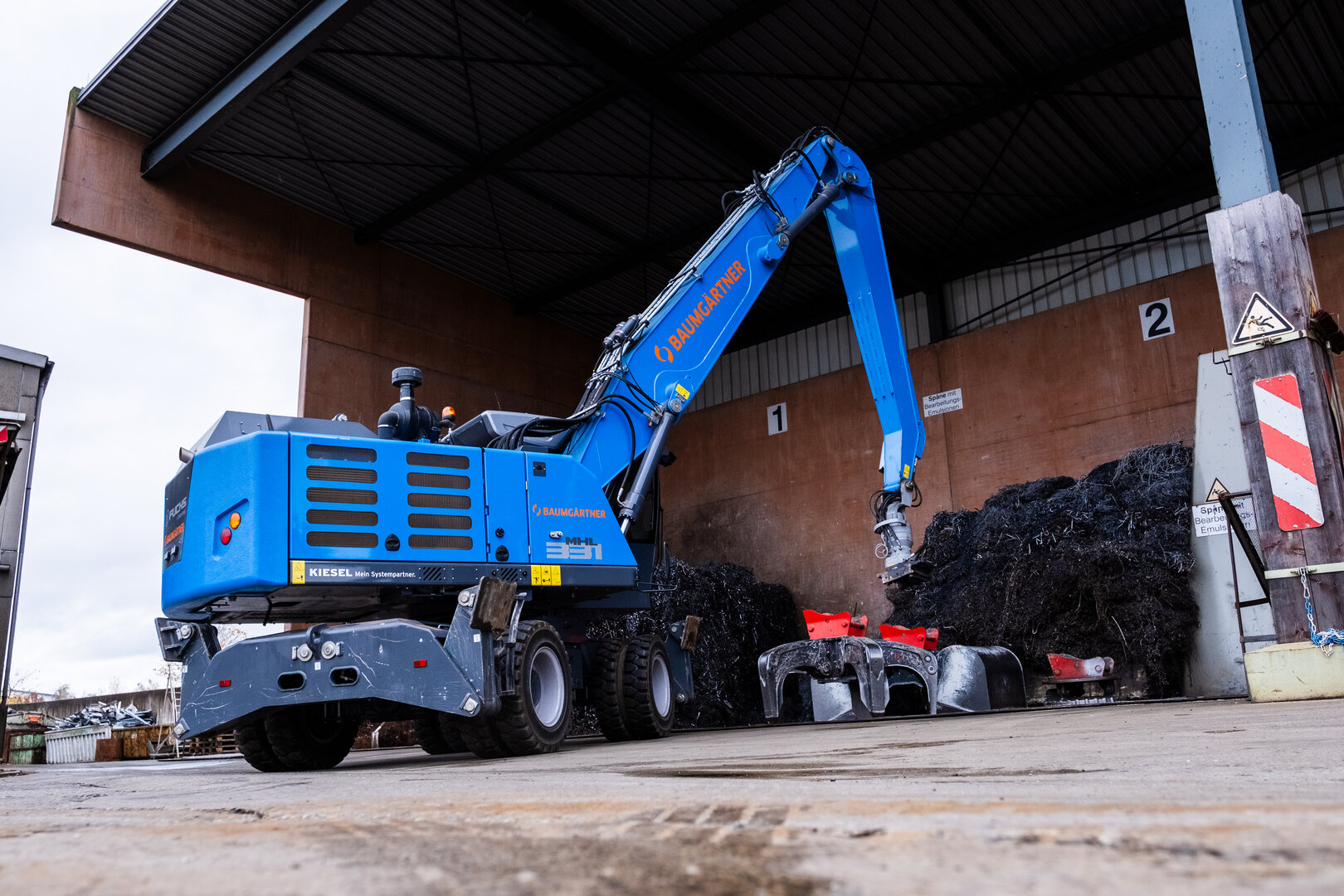

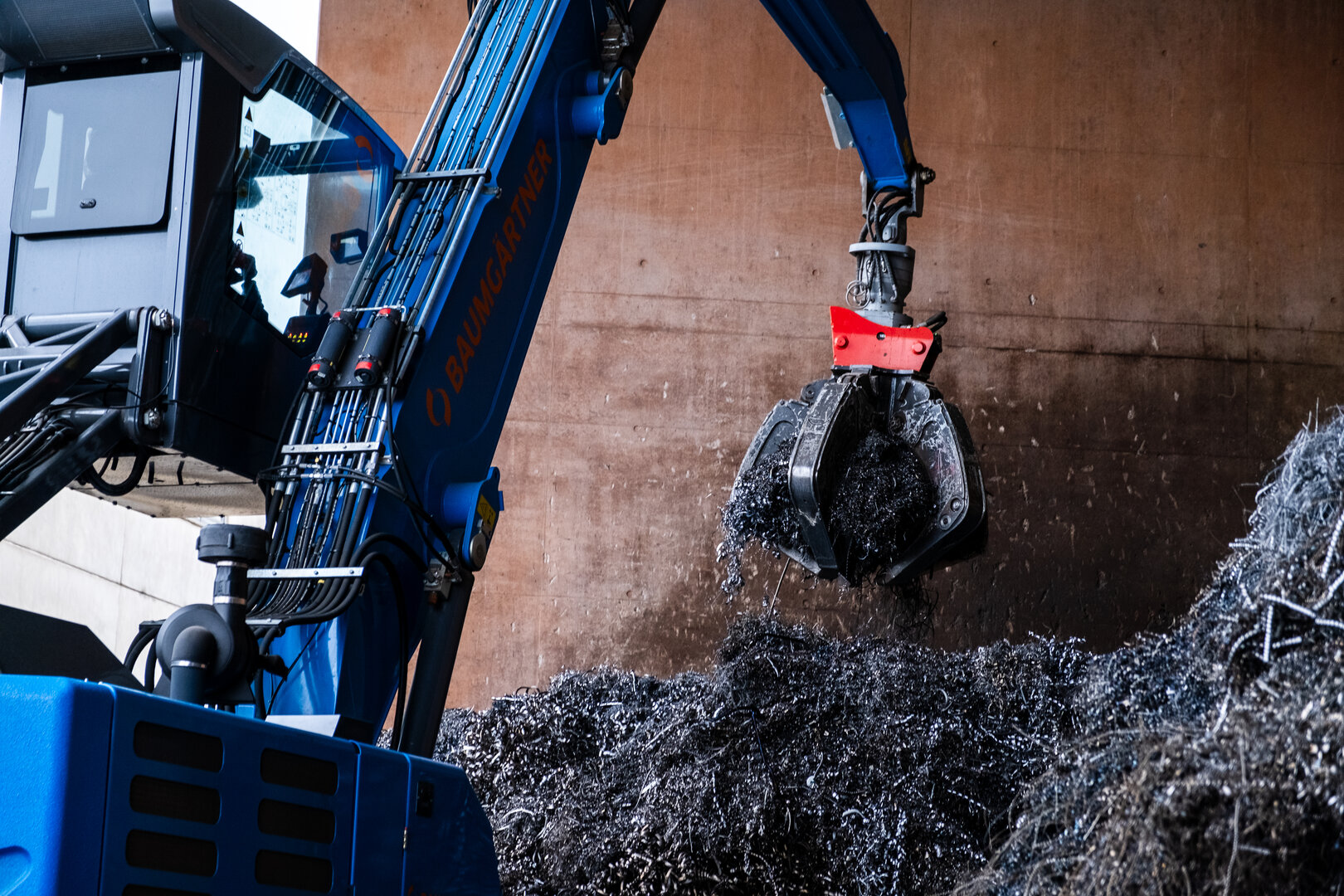

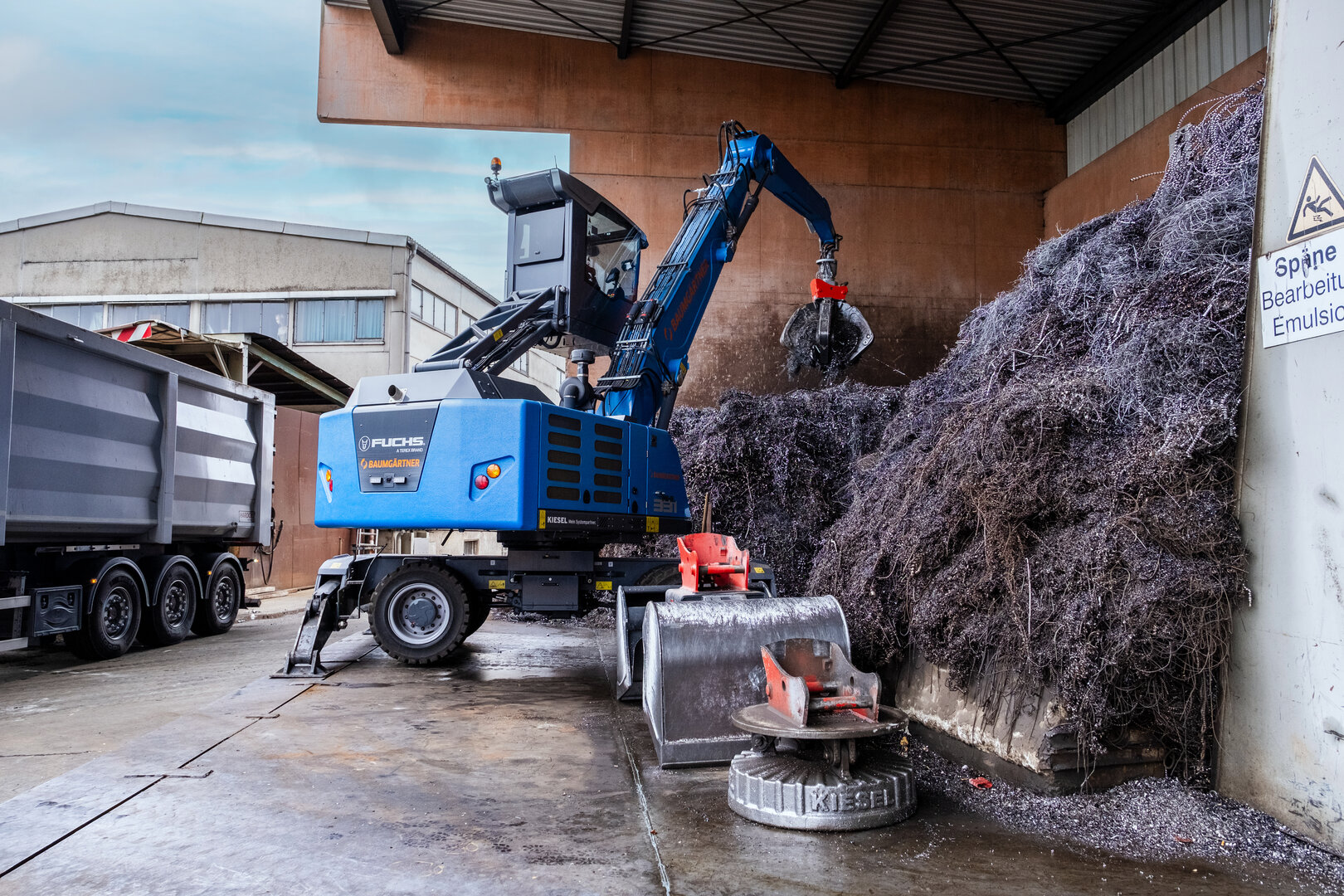

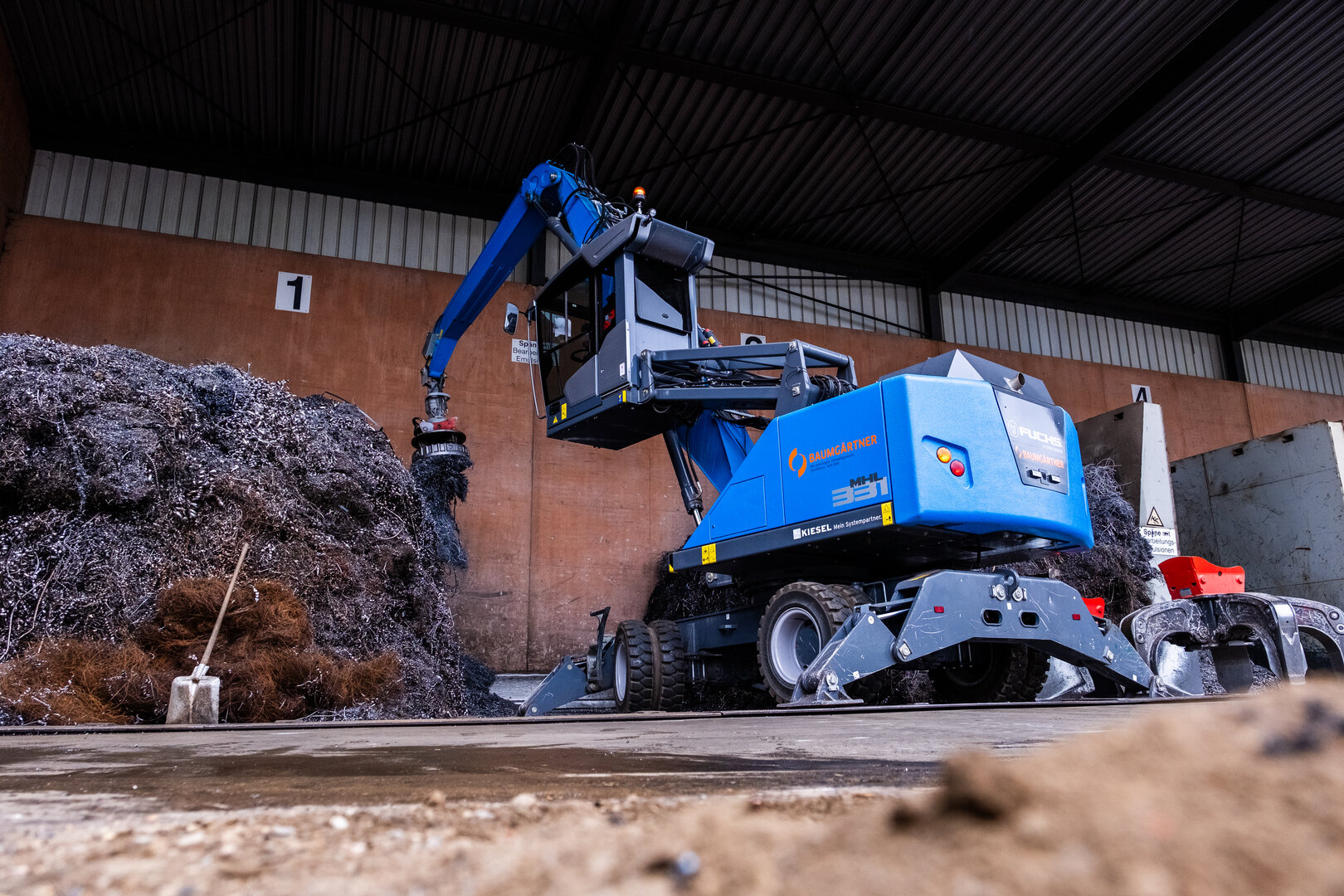

TQC - Tool-Quick-Connect

Besteht im Wesentlichen aus einem äußerst robusten 360° Endlosdrehmotor, der pendelnd an den Stiel der Umschlagmaschine angebaut wird. Das vollhydraulische Schnellwechselsystem ermöglicht einen einfachen & sicheren Wechsel von hydraulischen, mechanischen und elektrischen Geräten von der Fahrerkabine aus.

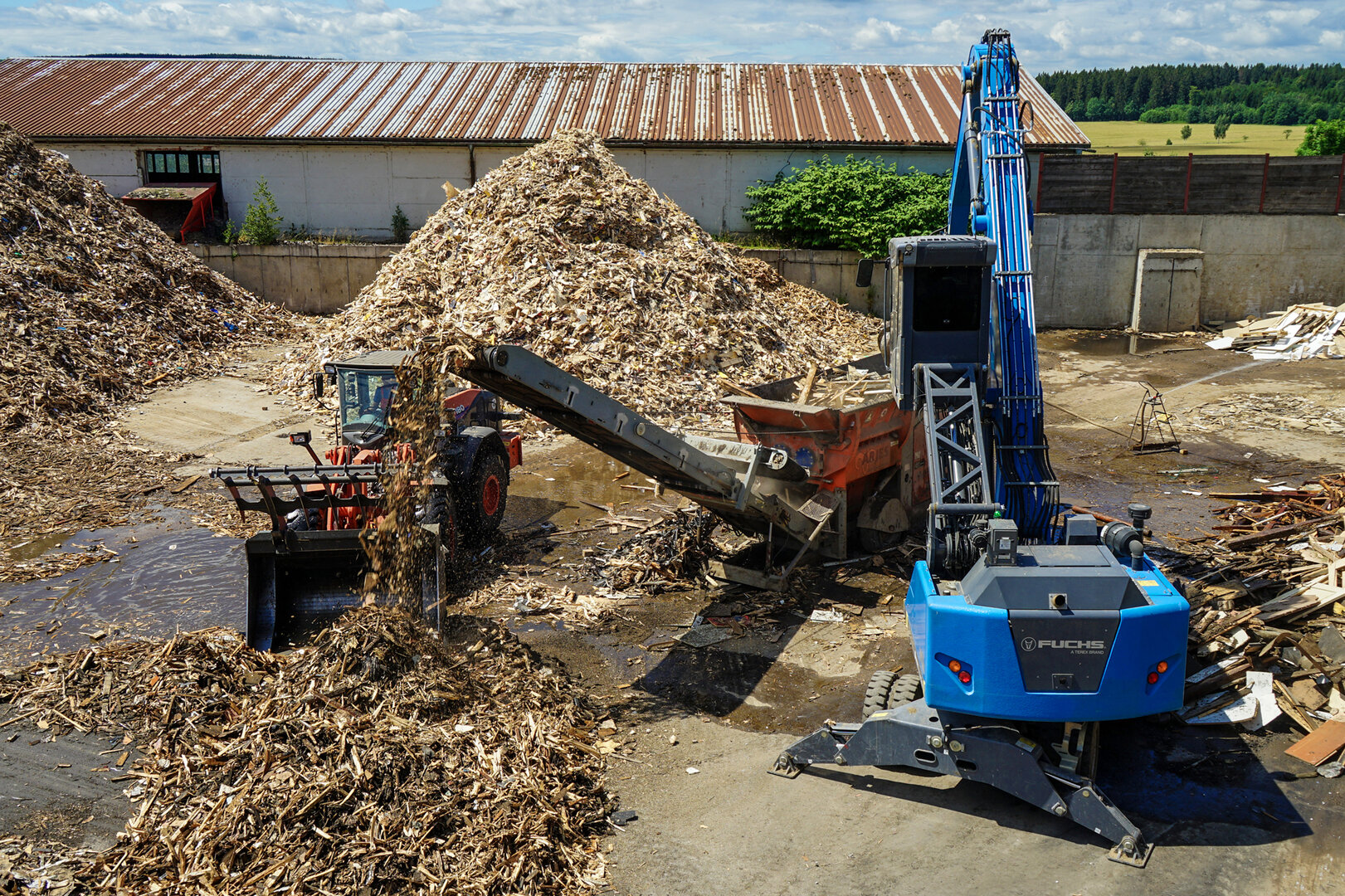

Pylon

Pylone verbessern die Sichthöhe in Schredder oder Scheren, minimieren dank des verbesserten Überblicks die Kollissionsgefahr bei unübersichtlichen Platzverhältnissen, ermöglichen eine höhere Aufschüttung von Halden und optimieren die Kinematik beim Be- und Entladen von Schiffen mit hohen Bordwänden.

Technische Daten

Modell

MHL331F

EINSATZGEWICHT OHNE ANBAUGERÄT

Von 22.900 kg

Bis 25.700 kg

MOTOR

Nutzbares Tankvolumen

Diesel	260 l
DEF/AdBlue	32 l

Betriebsspannung

24 V

Generator

Spannung	28 V
Stromstärke	100 A

Batterie

Anzahl	2 Stück
Spannung	12 V
Kapazität	110 Ah
Stromstärke (nach EN)	750 A

Beleuchtungsanlage

Maschinenfront	2x LED-Scheinwerfer
Sonstige	Blinker- und Heckbegrenzungsleuchten

Hersteller und Fabrikat	Deutz TCD 4,1 L4
Option	11 kW oder 13 kW Gleichstromgenerator mit Steuerung und Isolationsüberwachung
Bauart	4-Zylinder-Reihenmotor
Motorsteuerung	EMR IV
Motortyp	4-Takt-Diesel, Common-Rail-Direkteinspritzung, Turbolader, Ladeluftkühlung
Motorleistung	115 kW
Nenndrehzahl	2.000 1/min
Hubraum	4,1 l
Kühlsystem	Wasser-/Ladeluftkühlung mit temperaturgeregelter Lüfterdrehzahl
Abgasnorm	EU Stufe IV / EPA Tier 4 Final

FAHRANTRIEB

Art

Hydrostatischer Fahrantrieb über stufenlos geregelten Axialkolbenmotor mit direkt angebautem Fahrbremsventil, 2-Gang Schaltgetriebe, Allradantrieb

Fahrgeschwindigkeit

1. Gang 5 km/h

2. Gang 18 km/h

Max. Steigfähigkeit

40 %

Wenderadius

7,9 m

SCHWENKWERK

Drehkranz	Innenverzahnter, doppelreihiger Kugeldrehkranz
Antrieb	2-stufiges Planetengetriebe mit integrierter Lamellenbremse
Max. Oberwagendrehzahl	7,5 min‑1
Schwenkbremse	Elektrisch betätigt
Max. Schwenkmoment	49 kNm

BREMSANLAGE

Betriebsbremse	Hydraulisch betätigtes Einkreis-Bremssystem, auf alle vier Radpaare wirkend
Feststellbremse	Elektrisch betätigte Scheibenbremse am Fahrantrieb, auf beide Achsen wirkend

UNTERWAGEN

Vorderachse

Art	Planetentriebachse mit integrierter Lamellenbremse, starr gelagert
Max. Lenkeinschlag	29 °
Breite	2.500 mm

Hinterachse

Planetenantriebsachse mit integrierter Lamellenbremse, pendelnd gelagert mit zuschaltbarer Pendelblockierung
Breite	2.500 mm

Abstützungen

4-Punkt-Abstützung

Bereifung

Vollgummi Elastik 8-fach 10.00-20

HYDRAULIKANLAGE

Max. Pumpenfördermenge

Einfach

380 l/min

Max. Arbeitsdruck	320 bar
Hydrauliköltank	320 l

ABMESSUNGEN

OBERWAGEN

Gesamtbreite des Oberwagens	2.725 mm
Gesamthöhe über Kabine	3.300 mm
max. Sichthöhe Kabine	5.300 mm
Heckschwenkradius	2.600 mm

UNTERWAGEN

Spurbreite	2.500 mm
Radstand	2.500 mm
Unterwagenlänge	4.850 mm
Unterwagenbreite	2.500 mm
Abstützbreite	4.040 mm
Abstützlänge	4.830 mm

TRANSPORTABMESSUNGEN

Arbeitsausrüstung Option 1


Ausladung	11 m
A	10.075 mm
B	5.310 mm
C	2.730 mm
Arbeitsausrüstung	Ladestiel

Arbeitsausrüstung Option 2

Ausladung	12 m
A	10.030 mm
B	4.240 mm
C	3.030 mm
Arbeitsausrüstung	Ladestiel

ARBEITSBEREICH

Empfohlene Anbaugeräte

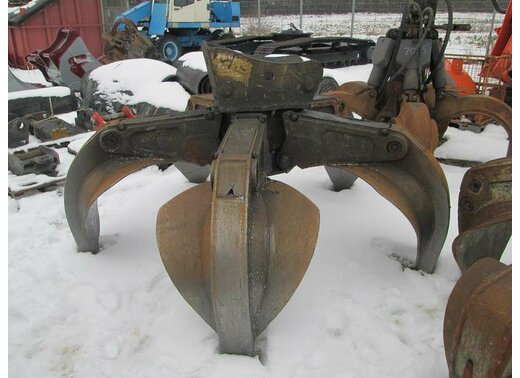

Ausladung	Fuchs Mehrschalengreifer	Schalentyp	Zweischalengreifer	Spezifikation	Magnetanlage	Lasthaken
11 m	0,4 m³	Offene oder halbgeschlossene Schalen	1,2 m³	Schüttgutdichte bis 1400 kg/m³		10 t
	0,6 m³	Offene oder halbgeschlossene Schalen
	0,8 m³	Offene oder halbgeschlossene Schalen
12 m	0,4 m³	Offene oder halbgeschlossene Schalen	1 m³	Schüttgutdichte bis 1400 kg/m³	Fuchs Magnetplatte	10 t
	0,6 m³	Offene oder halbgeschlossene Schalen

Arbeitsausrüstung Option 1

Ausladung	11 m
Auslegerlänge	6,5 m
Stiellänge	4,4 m
Max. Ausladung	11.000 mm
Greifertyp	Mehrschalengreifer
Greifergröße	0,6 m³
Greiferart	offen

Arbeitsausrüstung Option 2

Ausladung	12 m
Auslegerlänge	6,5 m
Stiellänge	5,45 m
Max. Ausladung	12.000 mm
Max. Reichtiefe Ladestiel	3.100 mm
Max. Reichhöhe Ladestiel	12.800 mm
Greifertyp	Mehrschalengreifer
Greifergröße	0,6 m³
Greiferart	offen

SCHALLPEGEL

Garantiert nach Richtlinie 2000/14/EG 104 LwA dB(A)

Hinweis: Irrtümer und technische Änderungen vorbehalten.

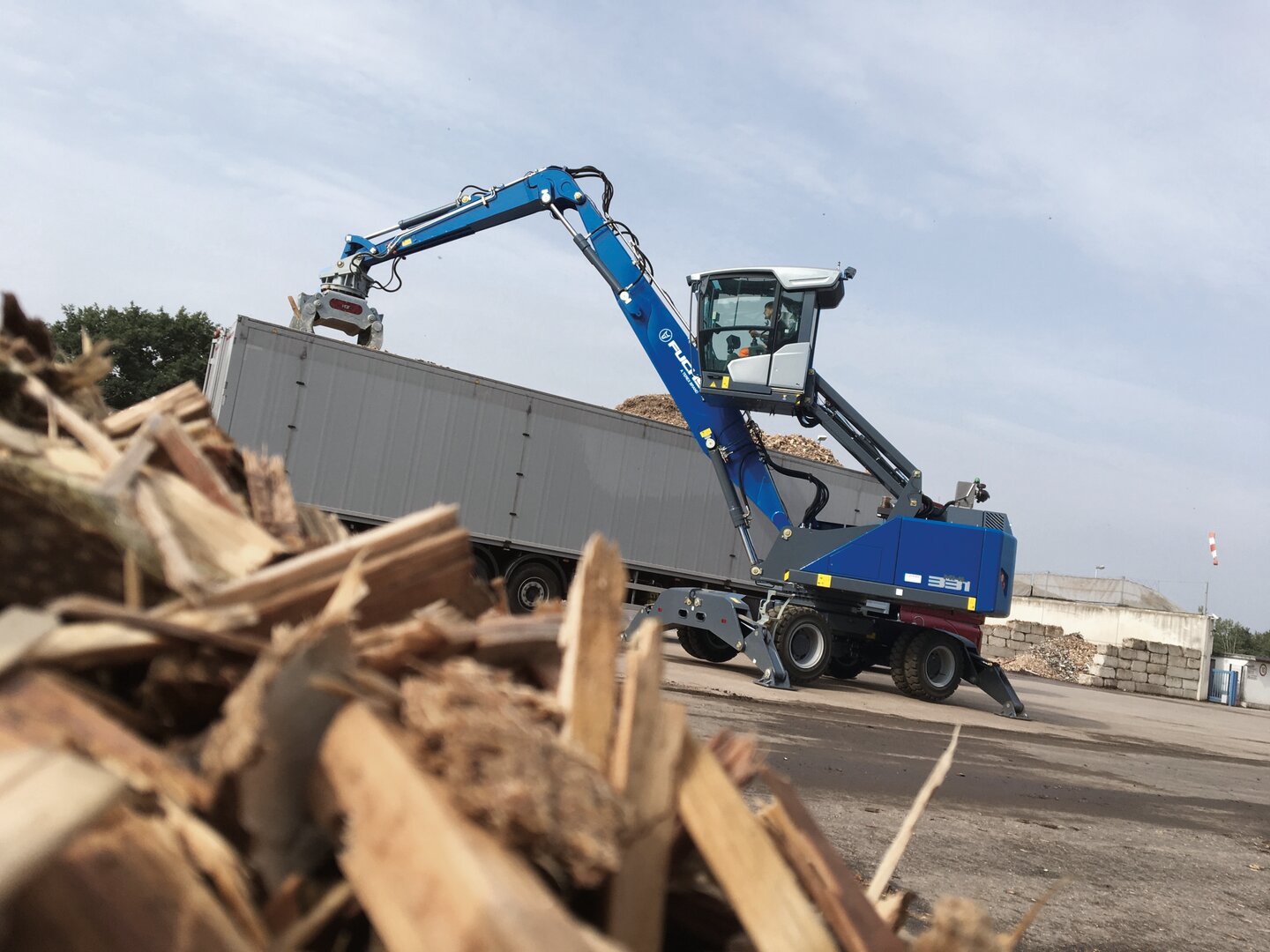

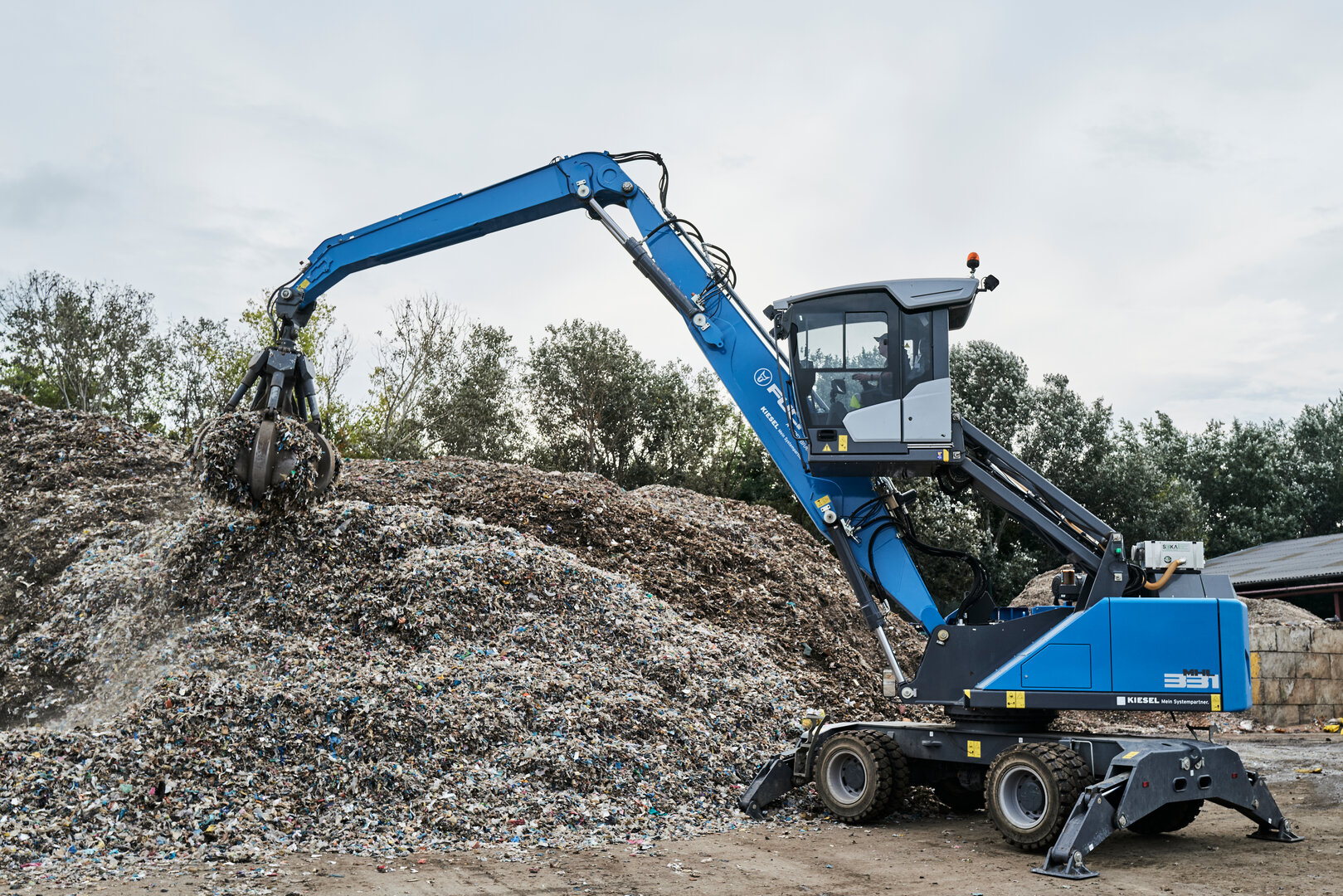

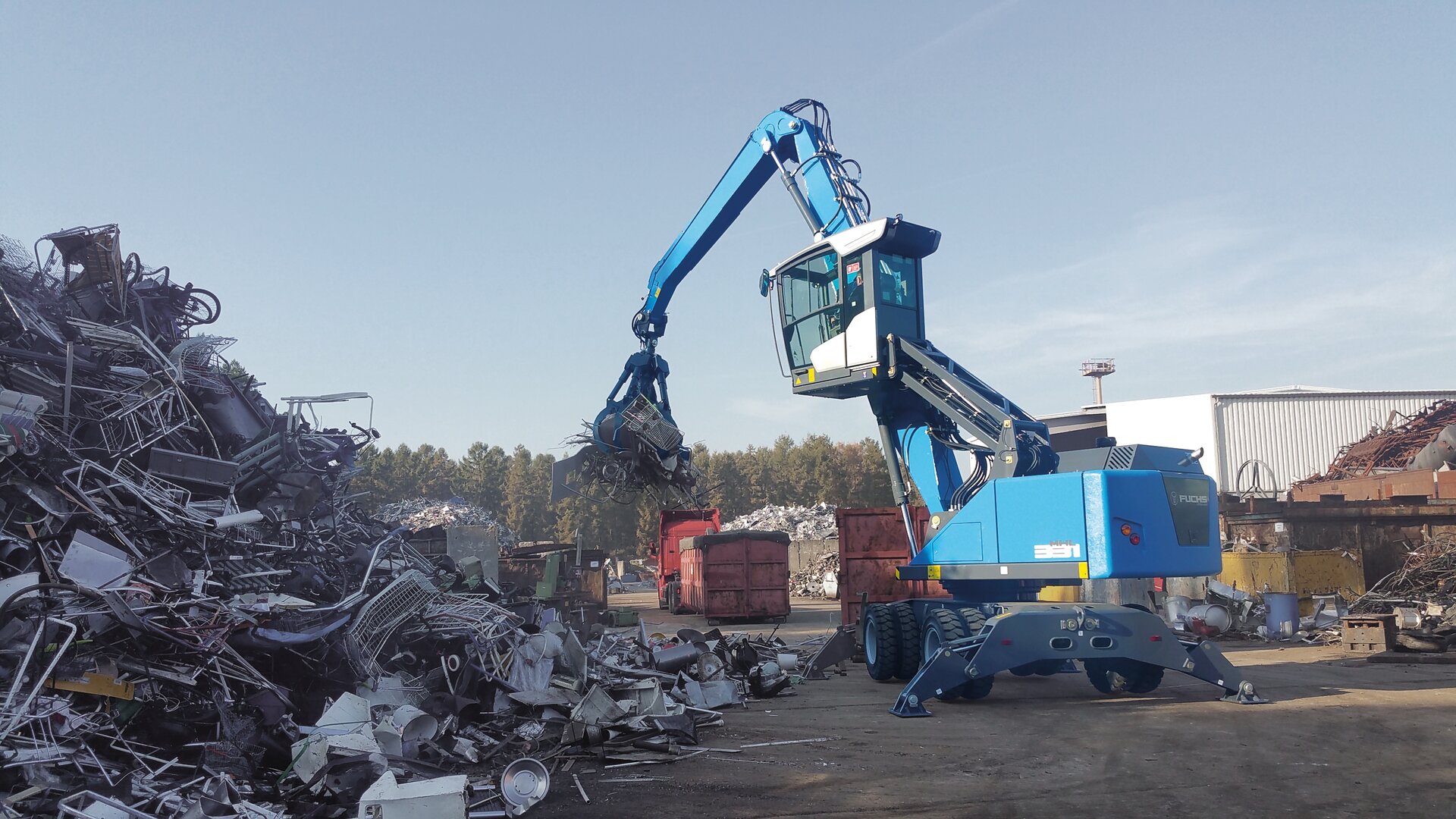

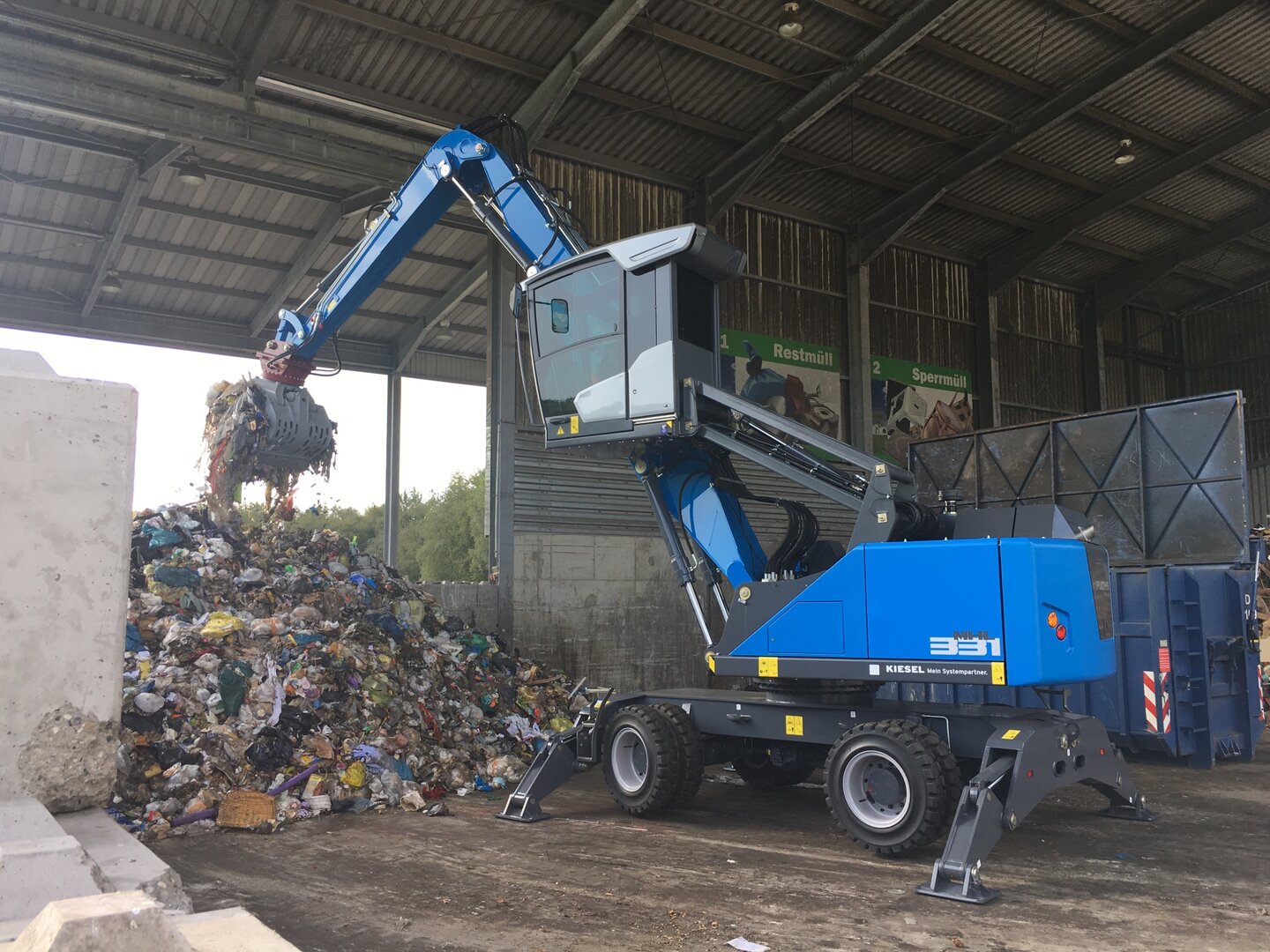

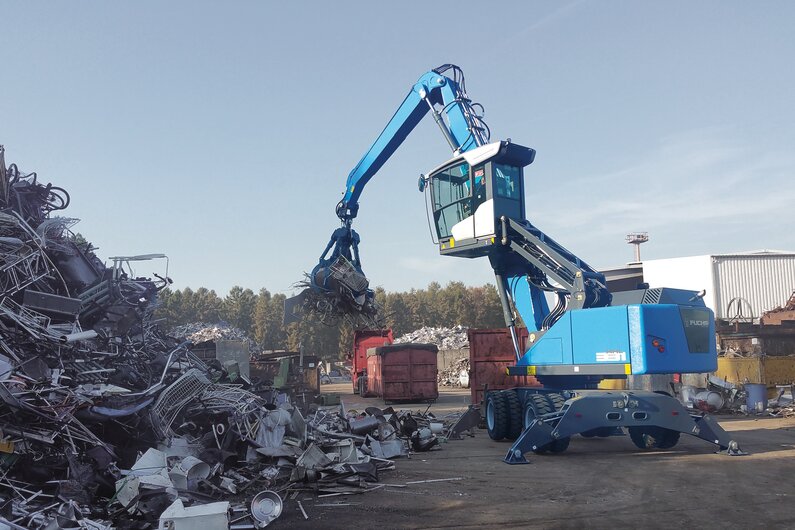

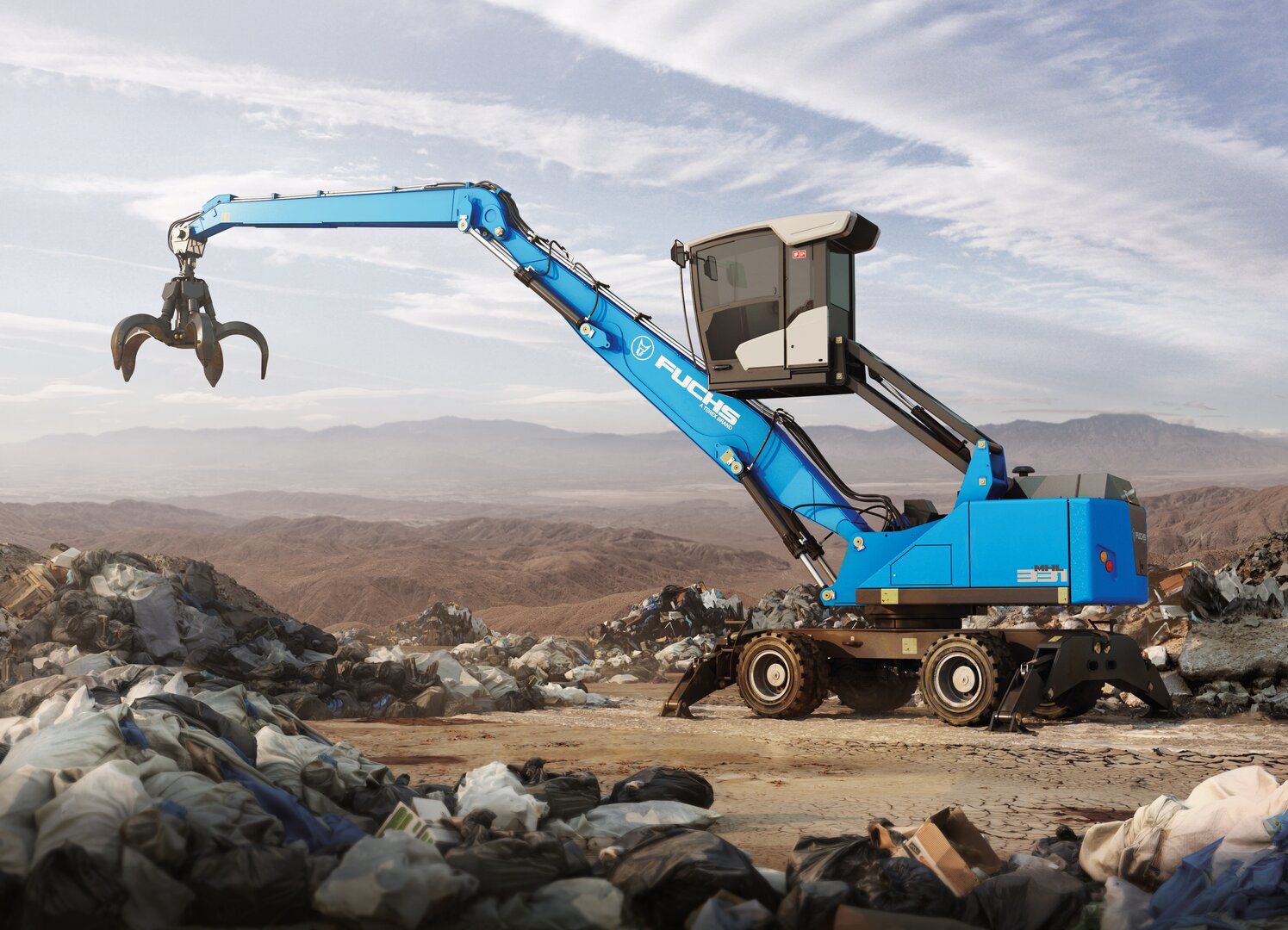

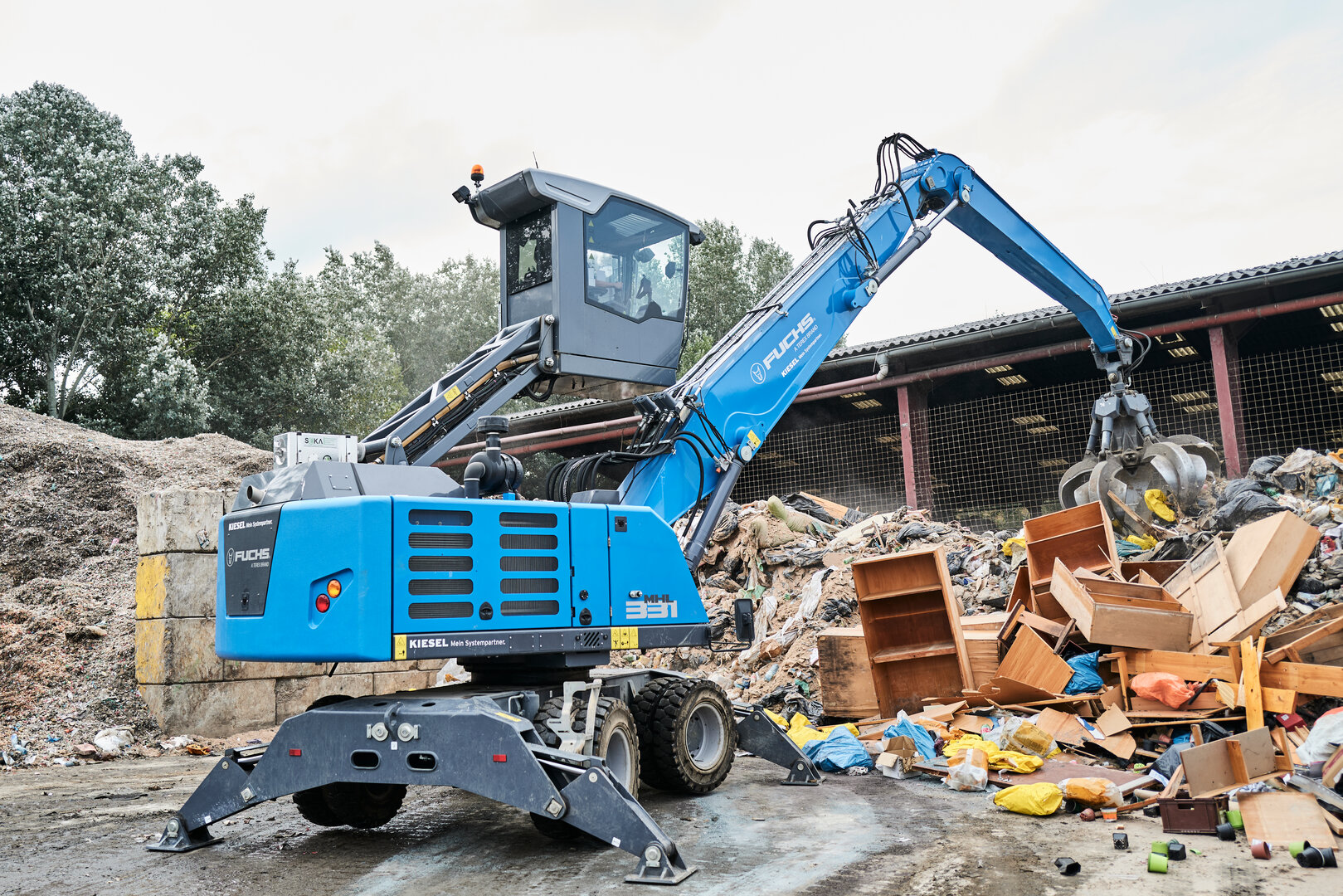

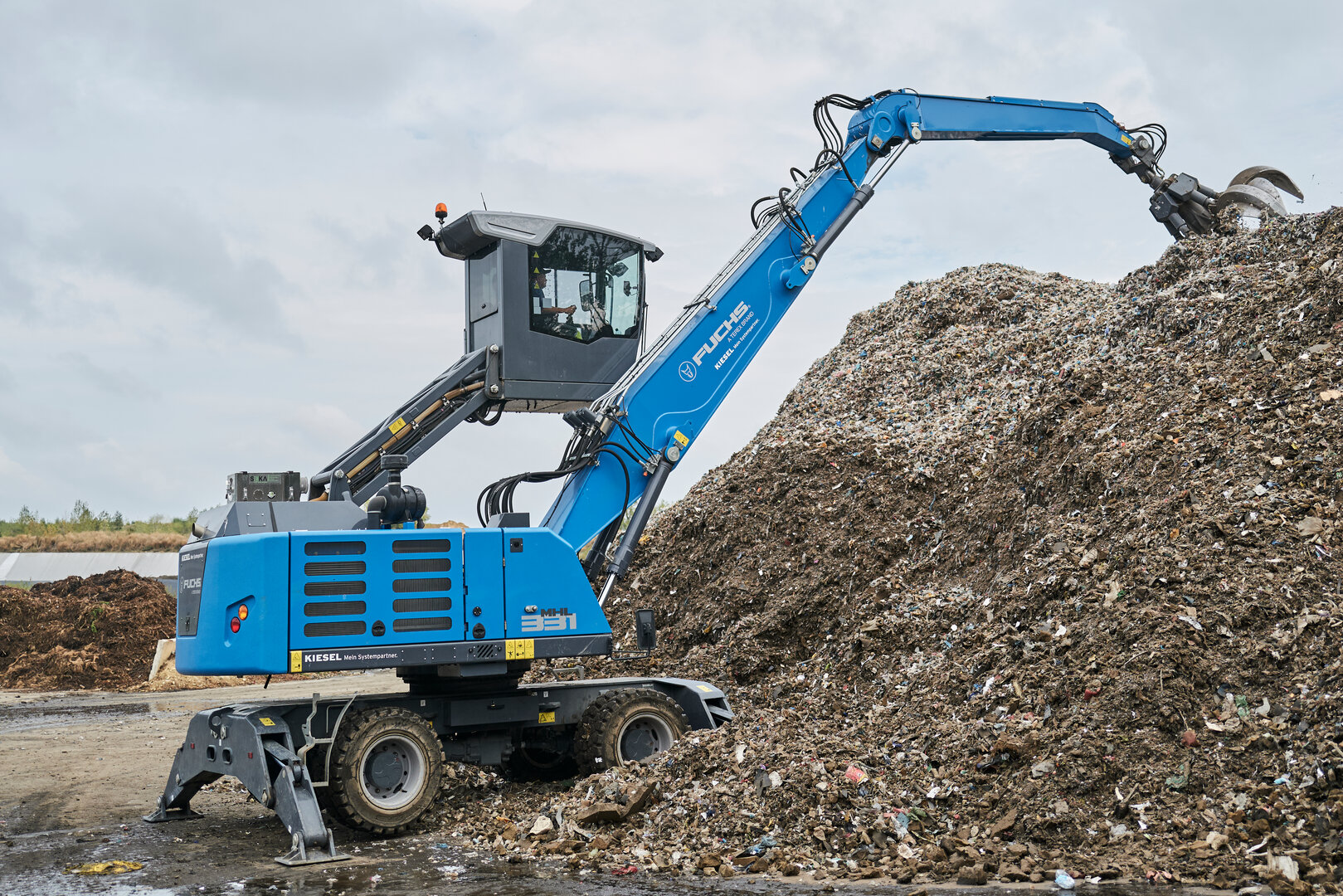

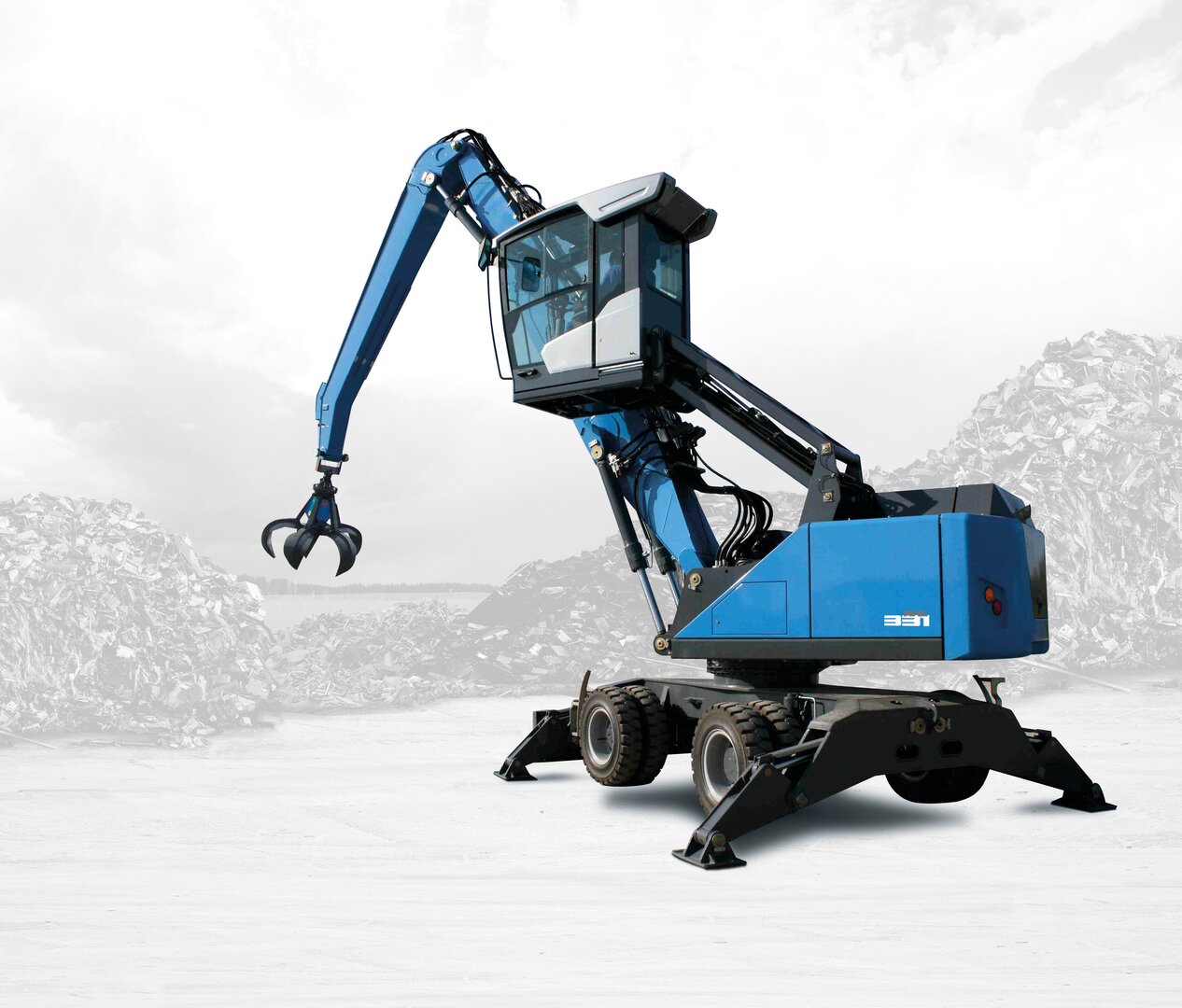

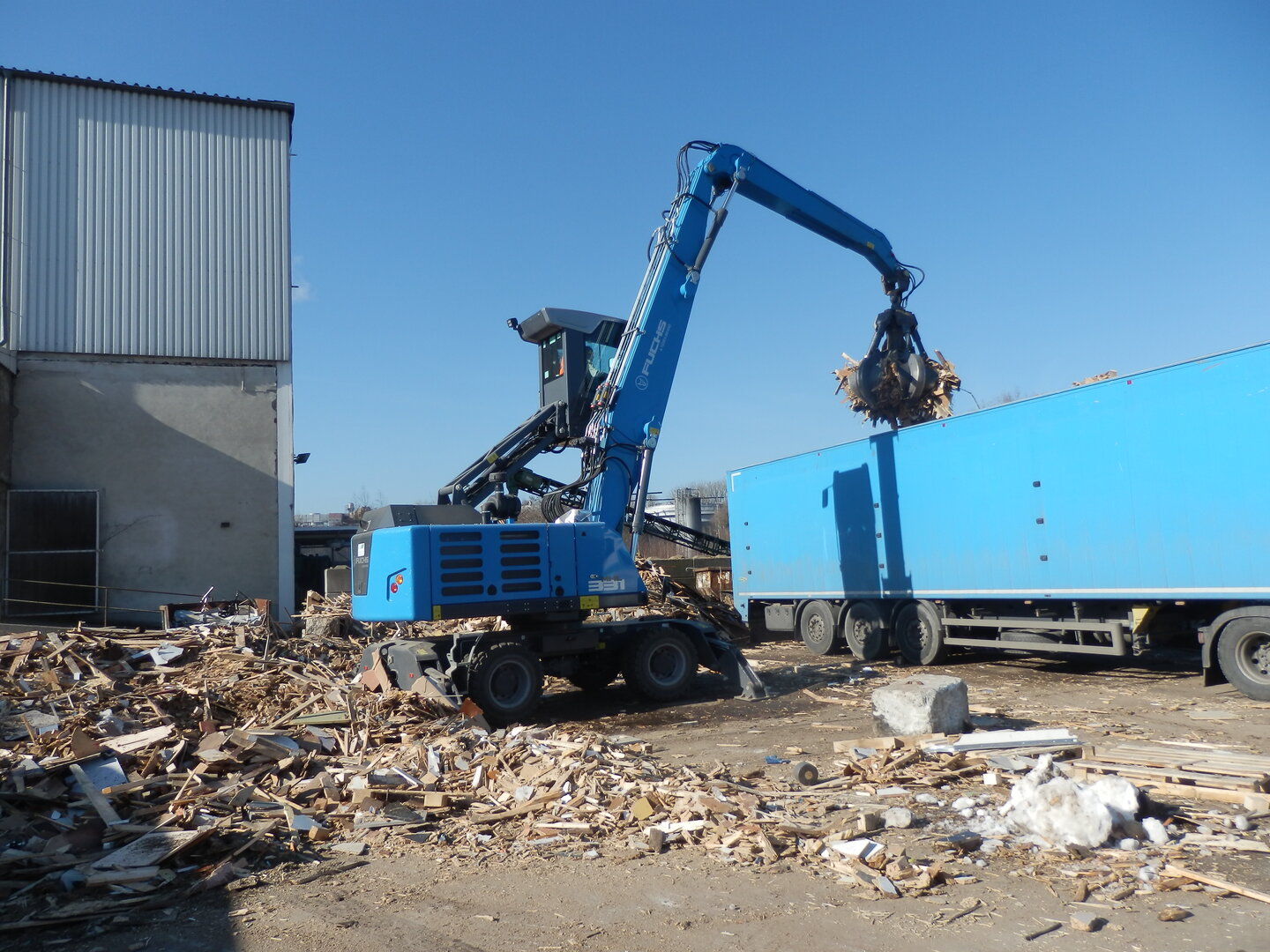

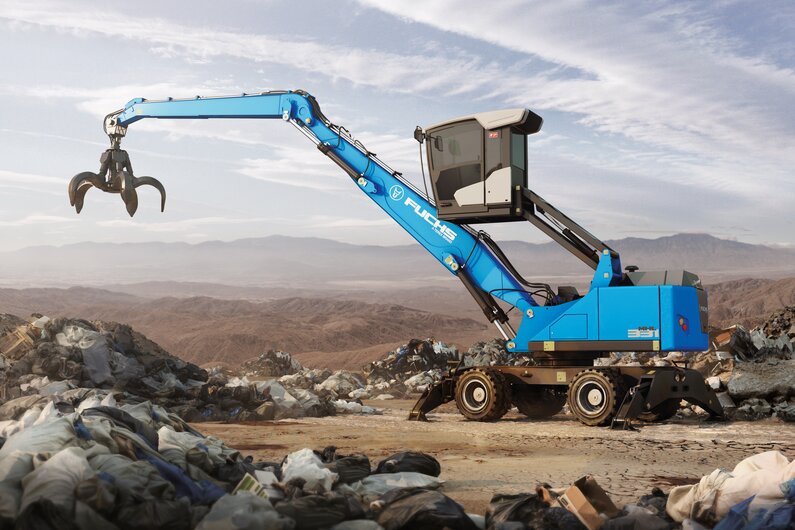

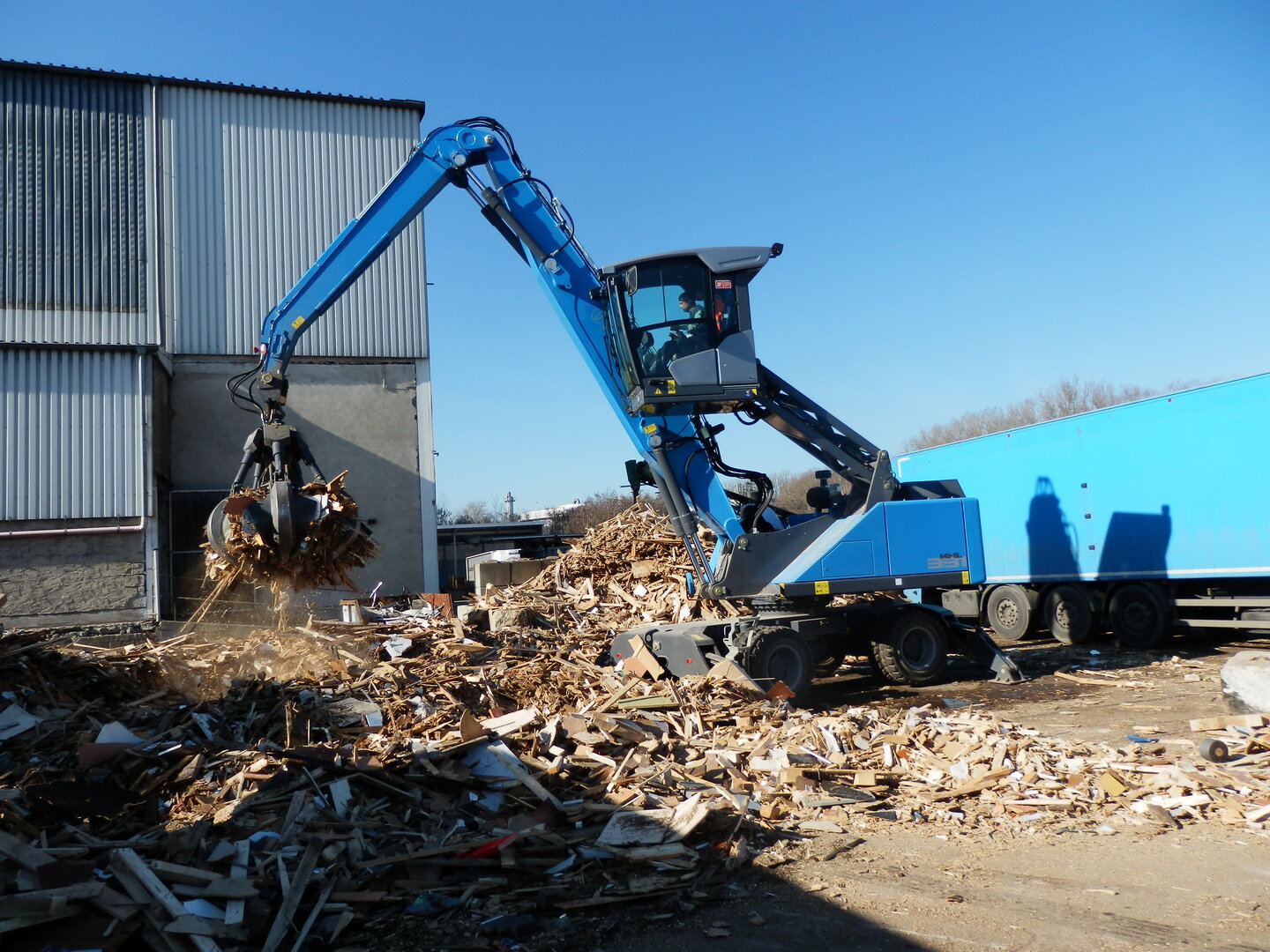

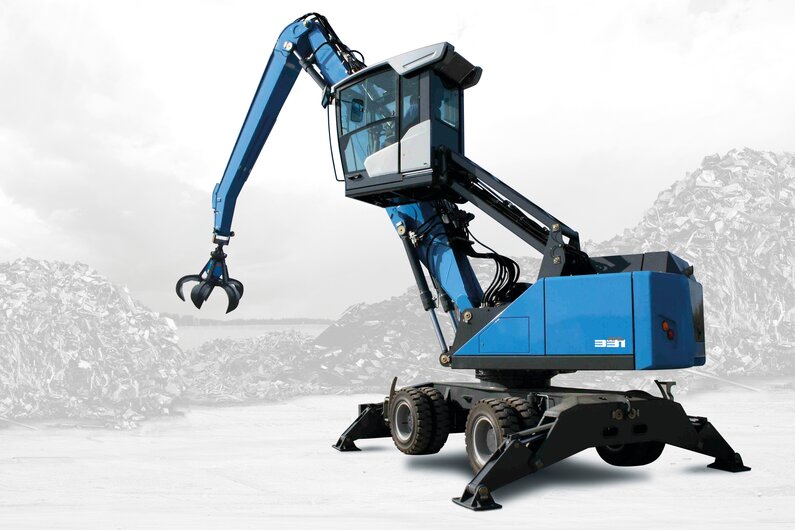

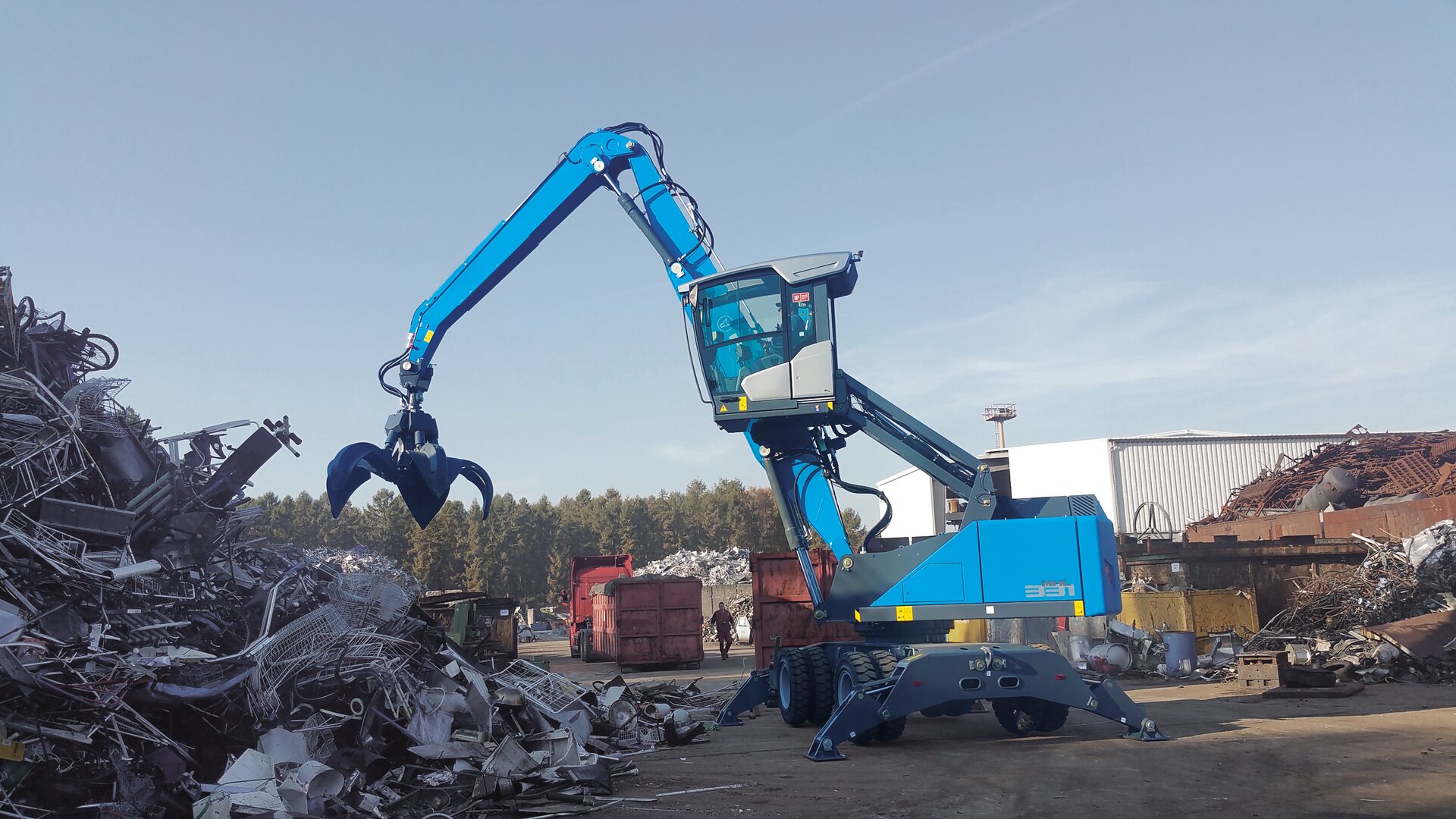

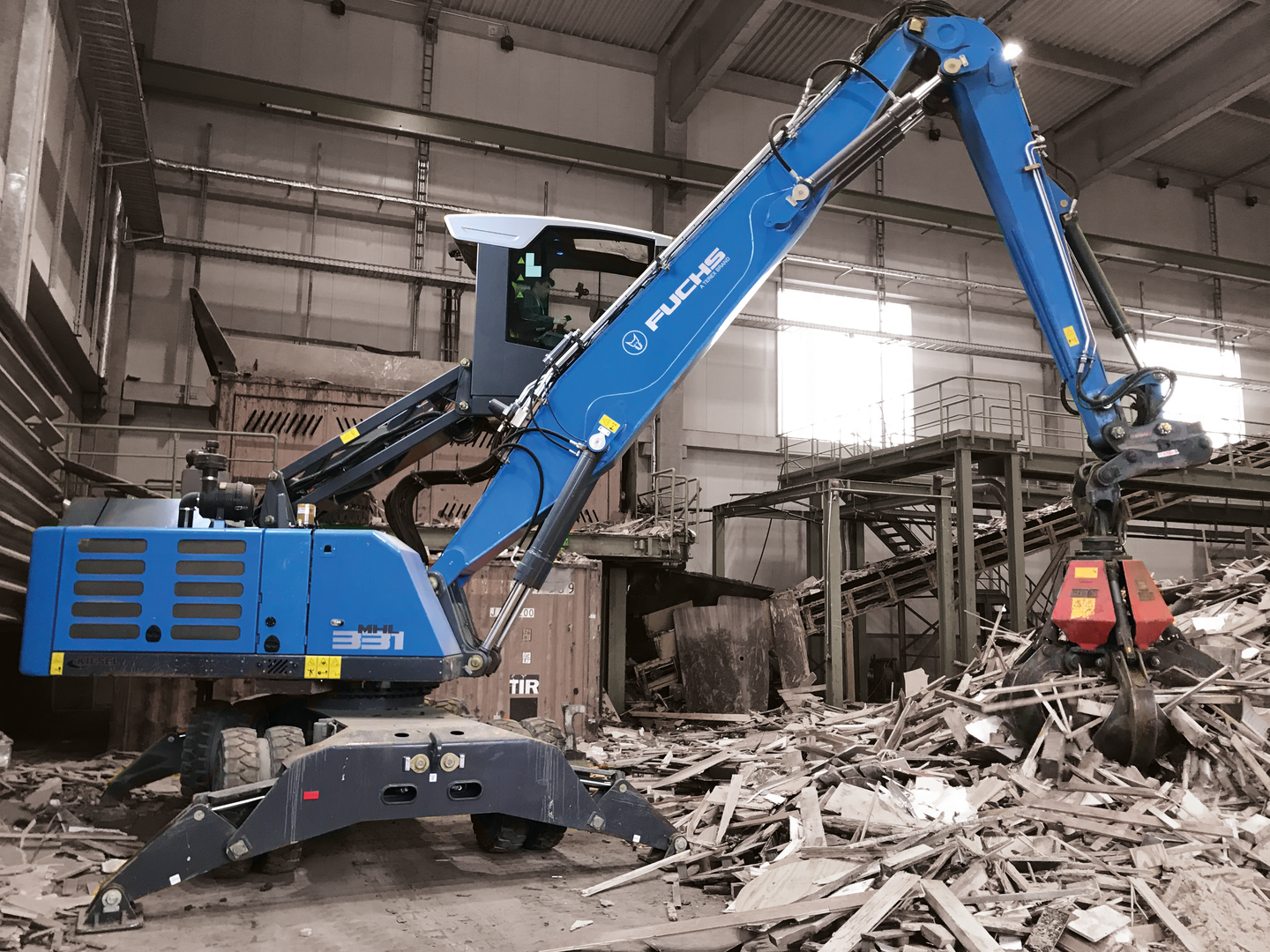

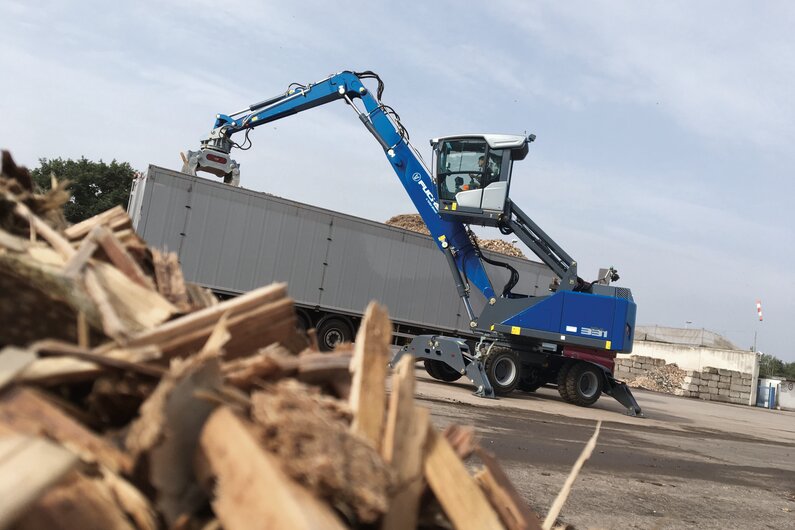

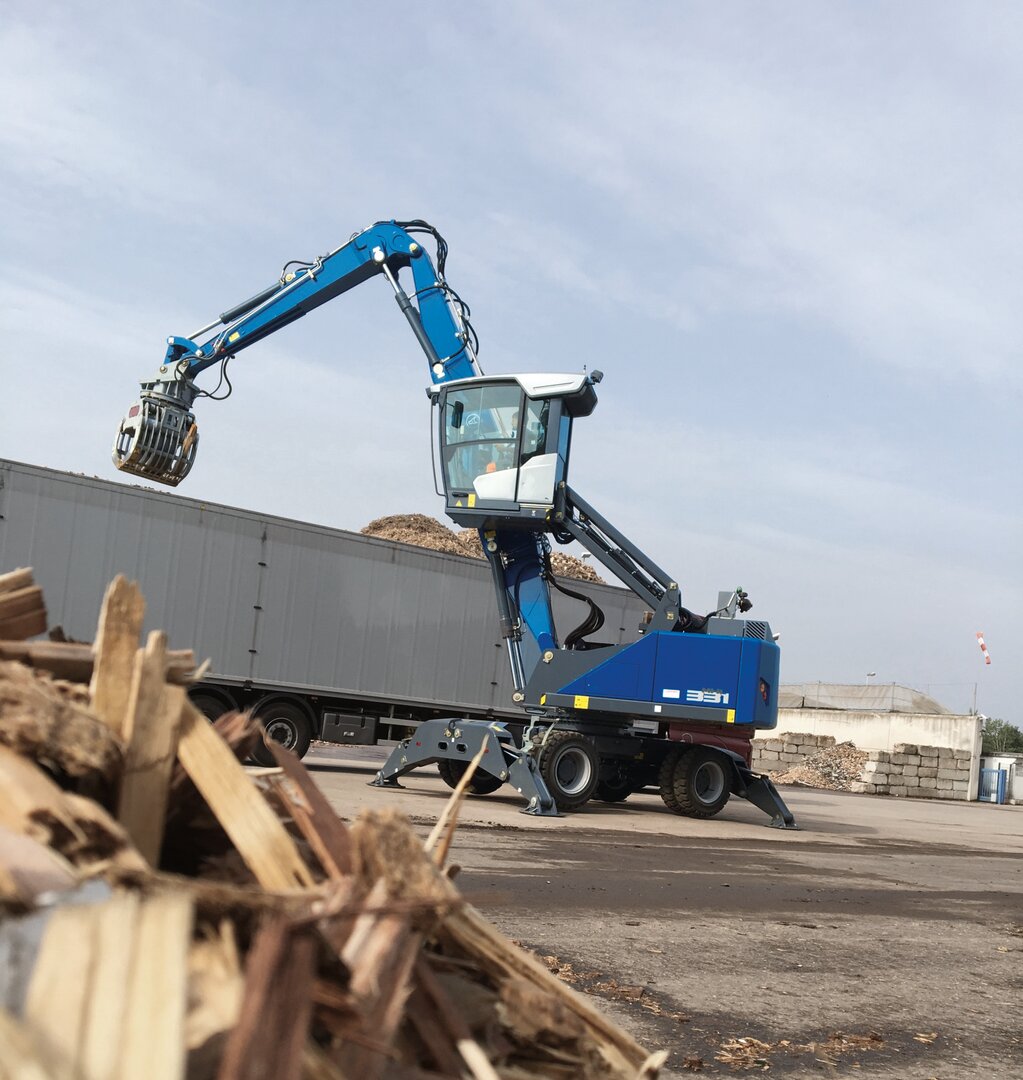

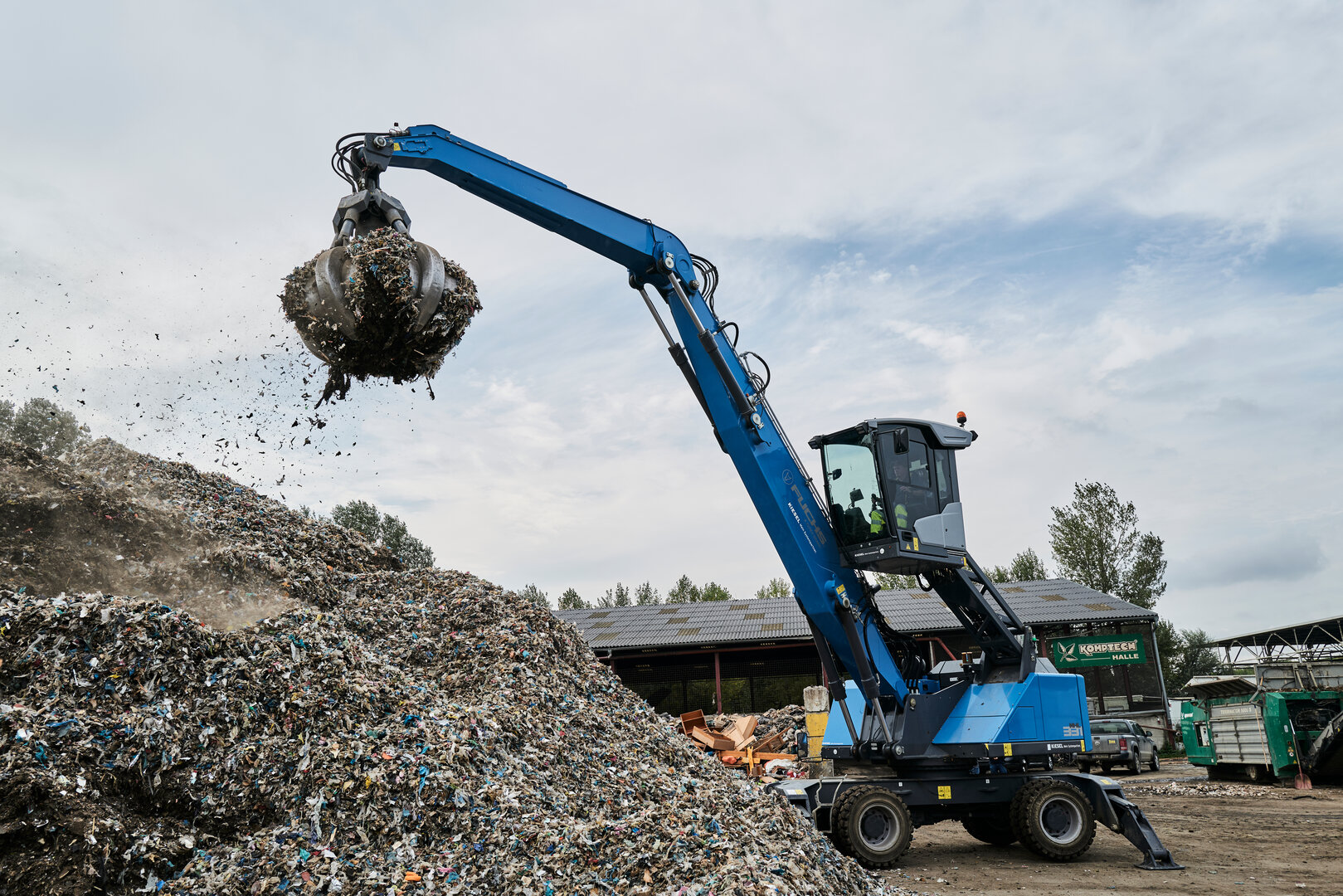

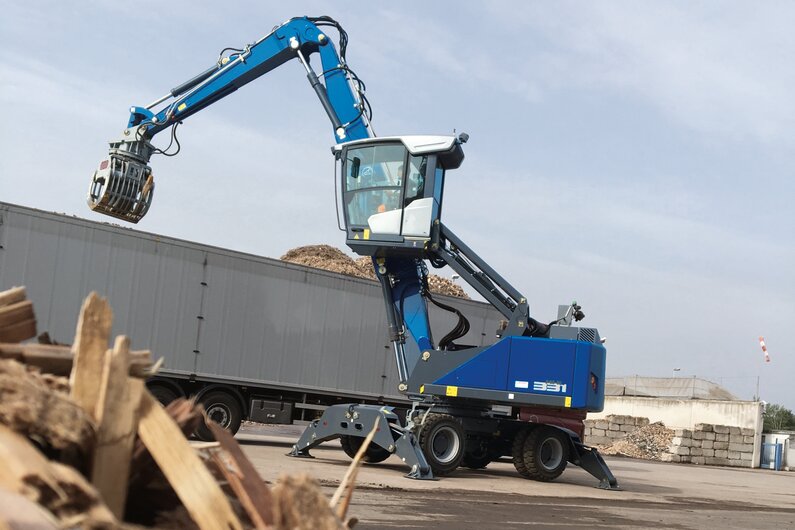

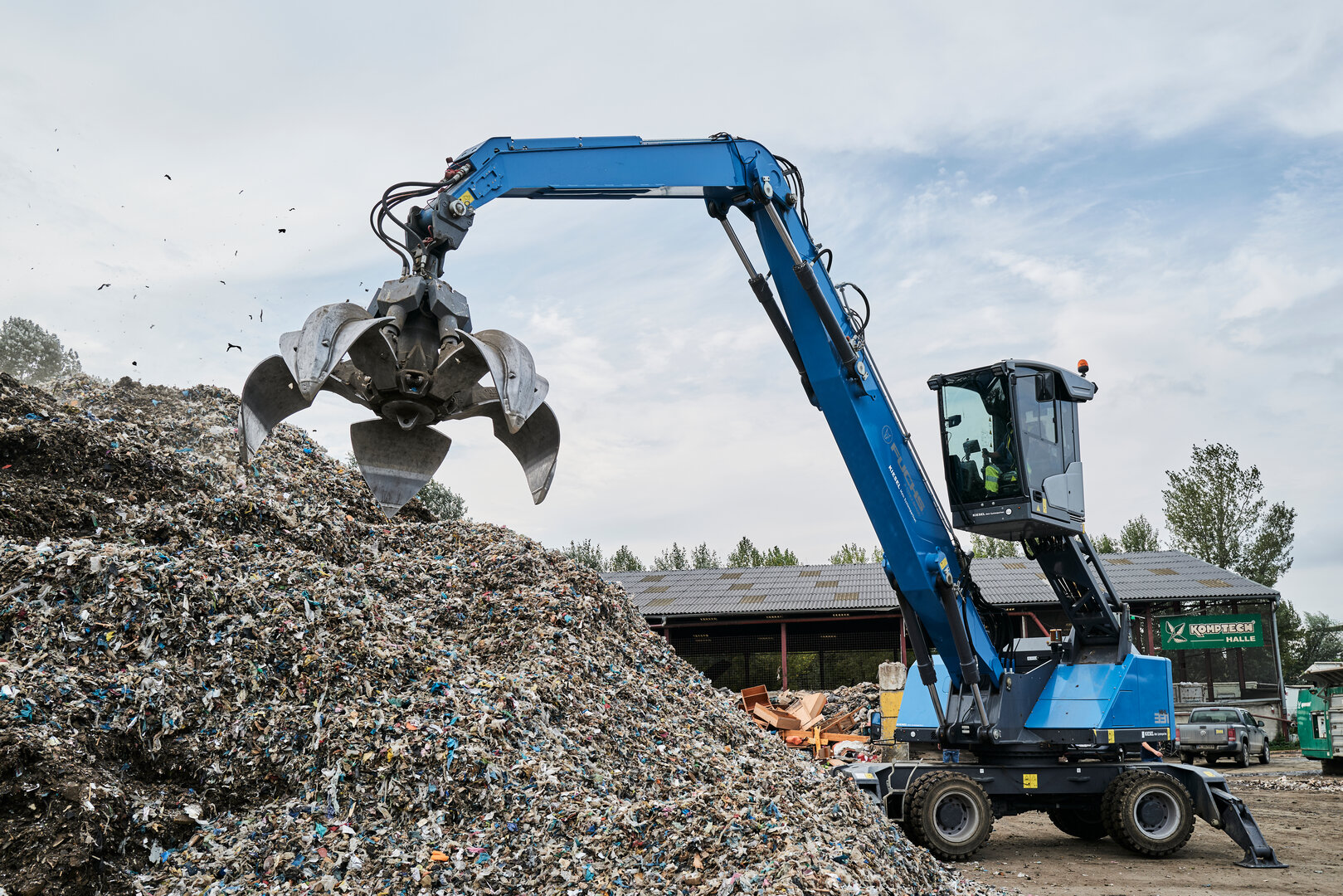

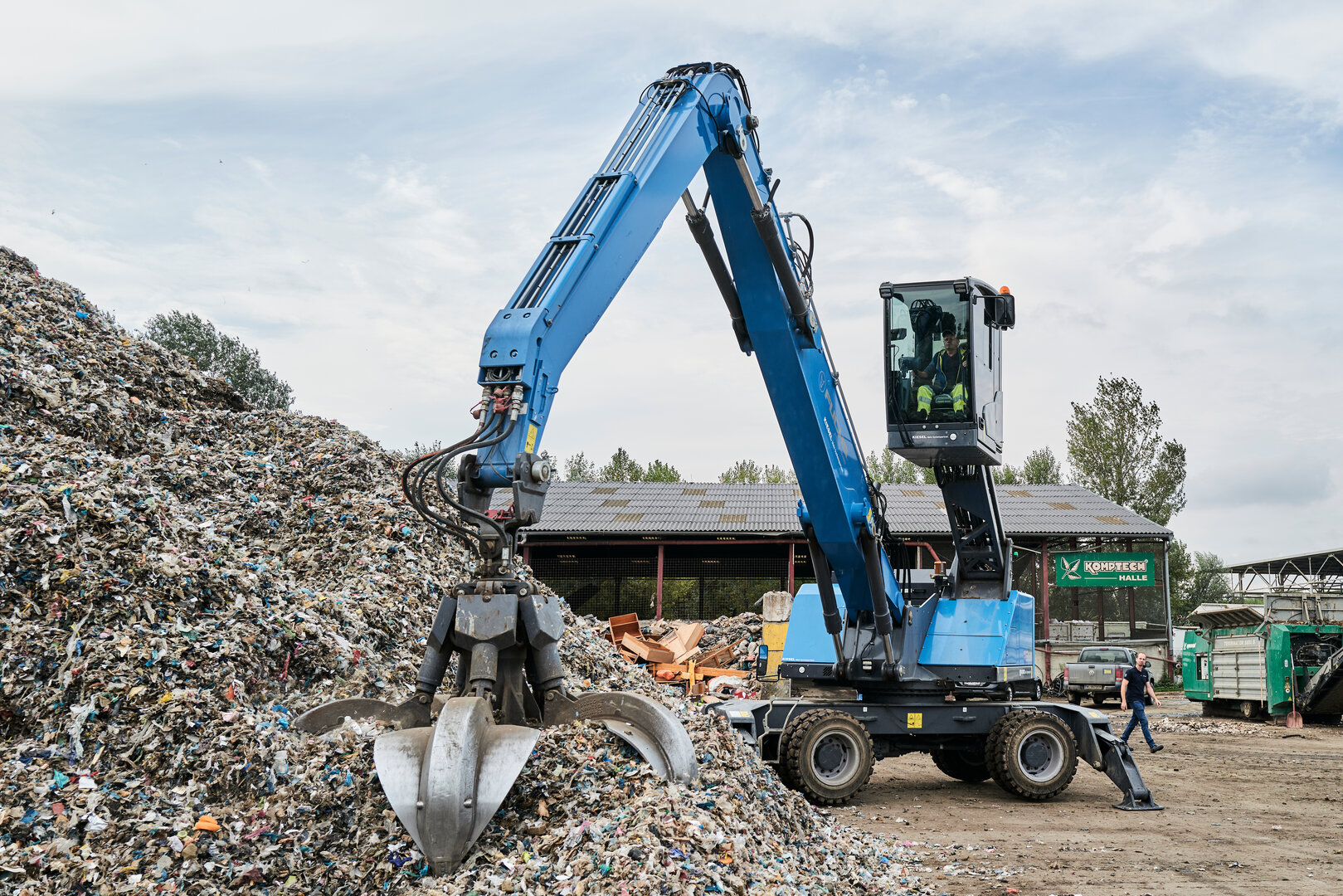

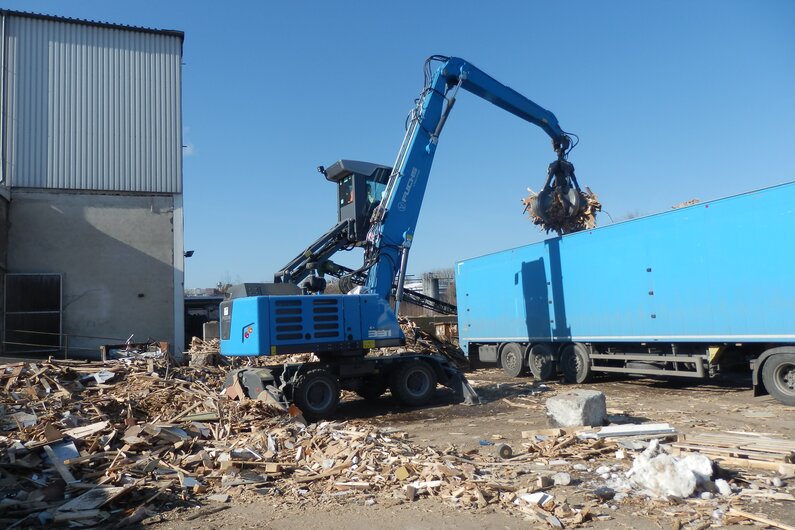

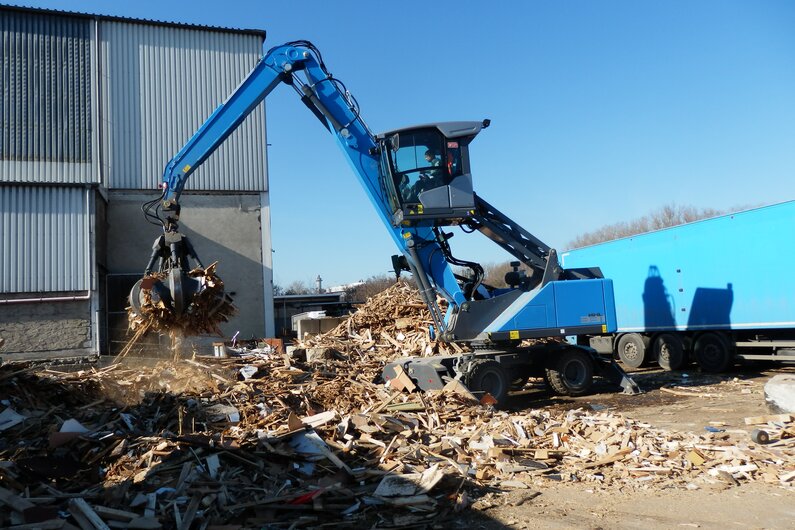

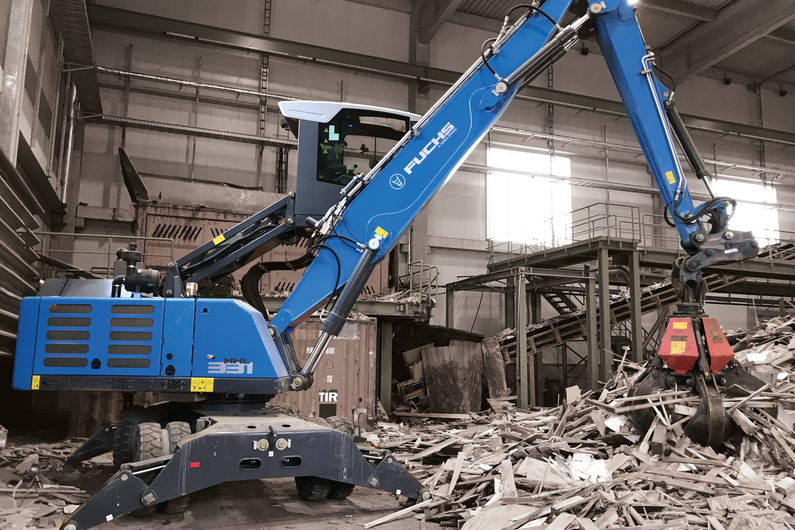

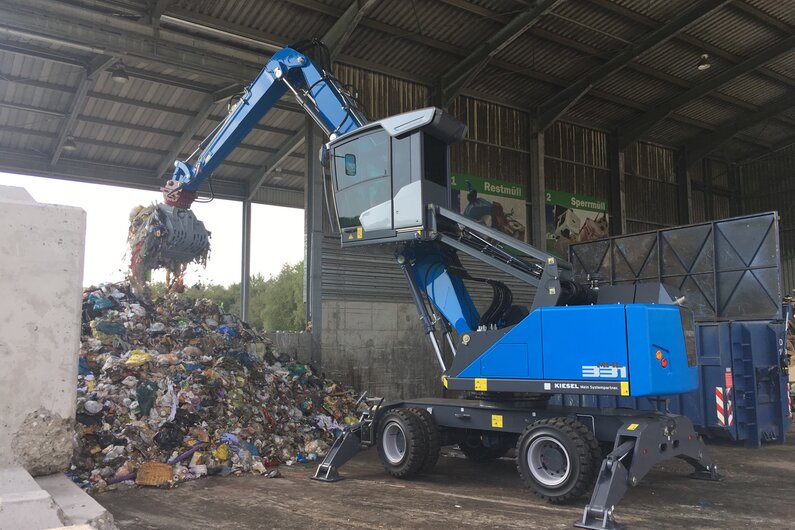

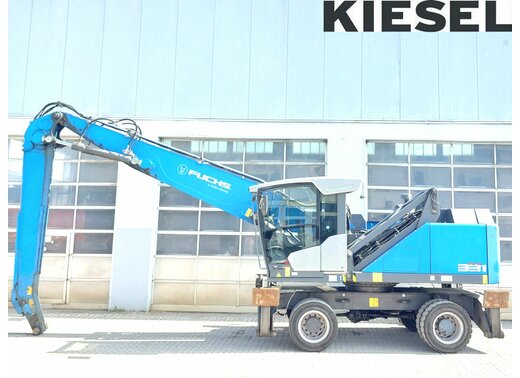

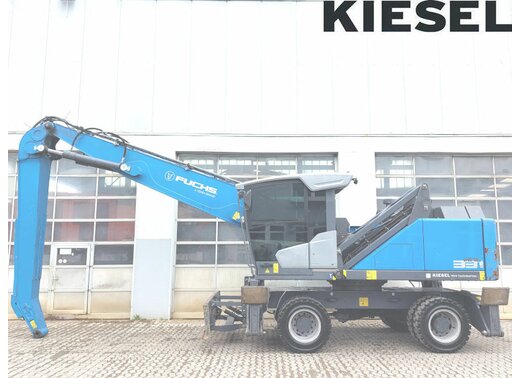

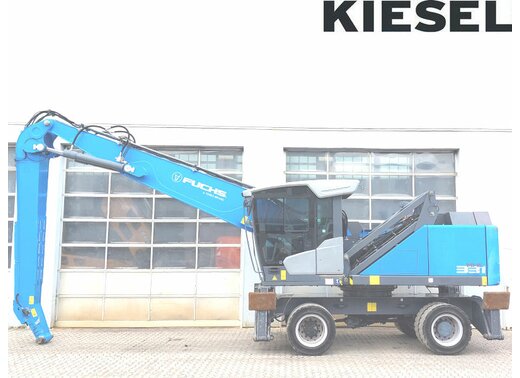

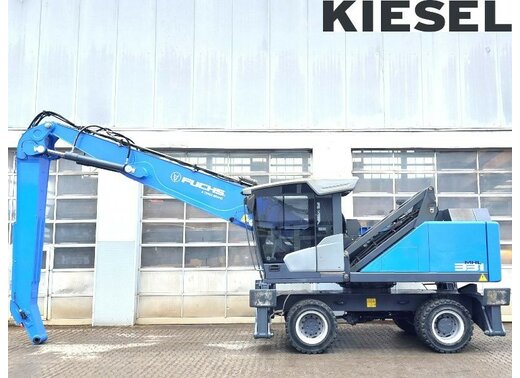

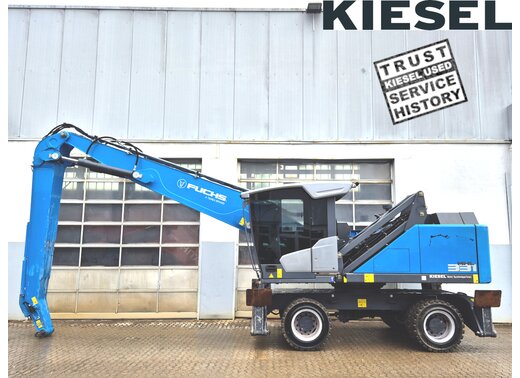

Der Fuchs MHL331F Umschlagbagger

Die Fuchs MHL331F ist der Allrounder auf allen Recyclingplätzen: Mit einem Einsatzgewicht von ca. 24 t und einer Ausladung von bis zu 12 Metern weiß die Maschine mit ihren vielen Einsatzmöglichkeiten zu überzeugen. Ob als Sortiergerät mit Mehrzweckstiel und Sortiergreifer oder mit Ladestiel ausgestattet – auch auf Ihren Einsatz wird das Gerät passend abgestimmt um einen maximalen Nutzen zu bieten.

Mit dem 115 kW Tier IV final / Stufe IV Motor ist die Maschine nicht nur umweltfreundlicher, sondern auch leistungsstärker und effizienter geworden.
