90

Betriebsgewicht: 100.000 kg
Referenzgreifer: 0
Motorleistung: 265 kW

Technische Daten

Modell
  • 90 M
  • 90 R
  • 90 S
  • 90 F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 90 t
    Bis 100 t
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 430 l/min
    Schwenkwerk 400 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    HybriLift® Energiespeichersystem Entspricht 80kW Motorleistung
    Hydauliköltank 800 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 5,3 min‑1
    Max. Schwenkmoment 240 kNm
  • BREMSANLAGE

    Betriebsbremse Nasse Lamellenbremsen
    Feststellbremse Automatisch nasse Lamellenbremsen
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 870 l
    DEF/AdBlue 70 l
    Hersteller und Fabrikat Volvo TAD 1171VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 265 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 10,84 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 220 Ah
  • FAHRGESCHWINDIGKEIT

    Maximale Geschwindigkeit 10 km/h
  • UNTERWAGEN

    Radstand 4,3 m

    Abstützungen

    4-Punkt-Abstützung
    Standardabmessungen 700 x 1250 mm
    Optional 950 x 1500 mm

    Bereifung

    Standard Vollgummi 4-fach 26.50-66
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    26 m
    Auslegerlänge 14 m
    Stiellänge 12 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 13 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 11 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 12 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 10 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 8 m
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 90 t
    Bis 110 t
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 430 l/min
    Schwenkwerk 400 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    HybriLift® Energiespeichersystem Entspricht 80kW Motorleistung
    Hydauliköltank 800 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 5,3 min‑1
    Max. Schwenkmoment 240 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 870 l
    DEF/AdBlue 70 l
    Hersteller und Fabrikat Volvo TAD 1171VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 265 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 10,84 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 220 Ah
  • FAHRGESCHWINDIGKEIT

    Maximale Geschwindigkeit 4 km/h
  • UNTERWAGEN

    Tragende Kettenlänge

    6.210 mm
    Mit Portalunterwagen 6.820 mm

    Bodenplatten Option 1

    Spezifikation 3-Steg
    Abmessung 550 mm

    Bodenplatten Option 2

    Spezifikation Flach
    Abmessung 670 mm

    Bodenplatten Option 3

    Spezifikation Flach
    Abmessung 850 mm
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    26 m
    Auslegerlänge 14 m
    Stiellänge 12 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 13 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 11 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 12 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 10 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 8 m
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 430 l/min
    Schwenkwerk 400 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    HybriLift® Energiespeichersystem Entspricht 80kW Motorleistung
    Hydauliköltank 800 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 5,3 min‑1
    Max. Schwenkmoment 240 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 870 l
    DEF/AdBlue 70 l
    Hersteller und Fabrikat Volvo TAD 1171VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 265 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 10,84 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 220 Ah
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    26 m
    Auslegerlänge 14 m
    Stiellänge 12 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 13 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 11 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 12 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 10 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 8 m
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 430 l/min
    Schwenkwerk 400 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    HybriLift® Energiespeichersystem Entspricht 80kW Motorleistung
    Hydauliköltank 800 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 5,3 min‑1
    Max. Schwenkmoment 240 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 870 l
    DEF/AdBlue 70 l
    Hersteller und Fabrikat Volvo TAD 1171VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 265 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 10,84 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 220 Ah
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    26 m
    Auslegerlänge 14 m
    Stiellänge 12 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 13 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 11 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 12 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 10 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 8 m
Hinweis: Irrtümer und technische Änderungen vorbehalten.

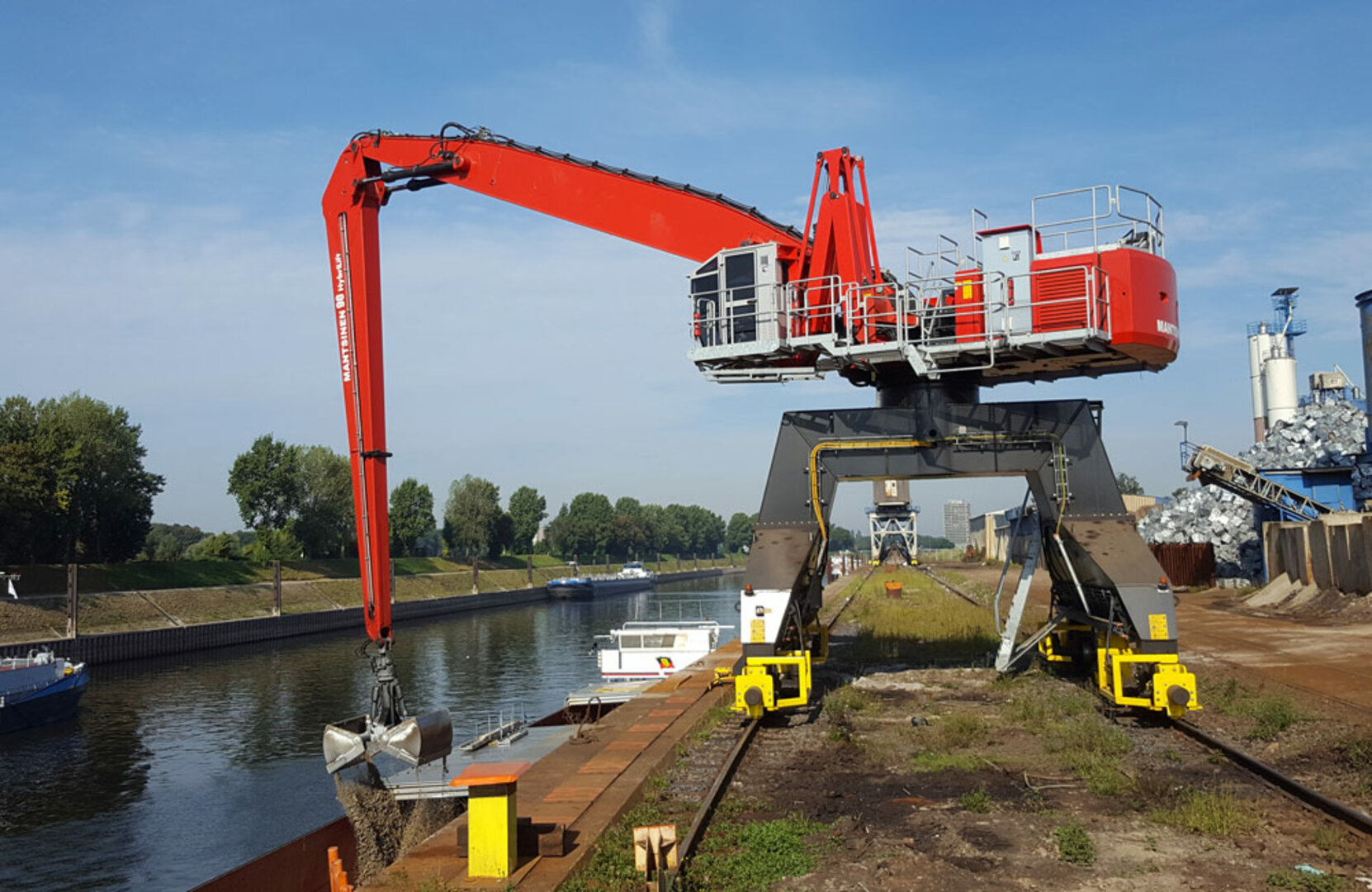

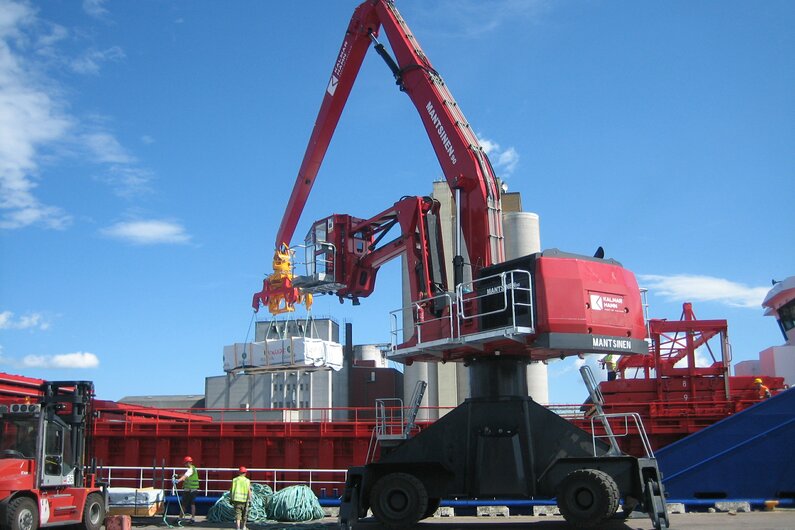

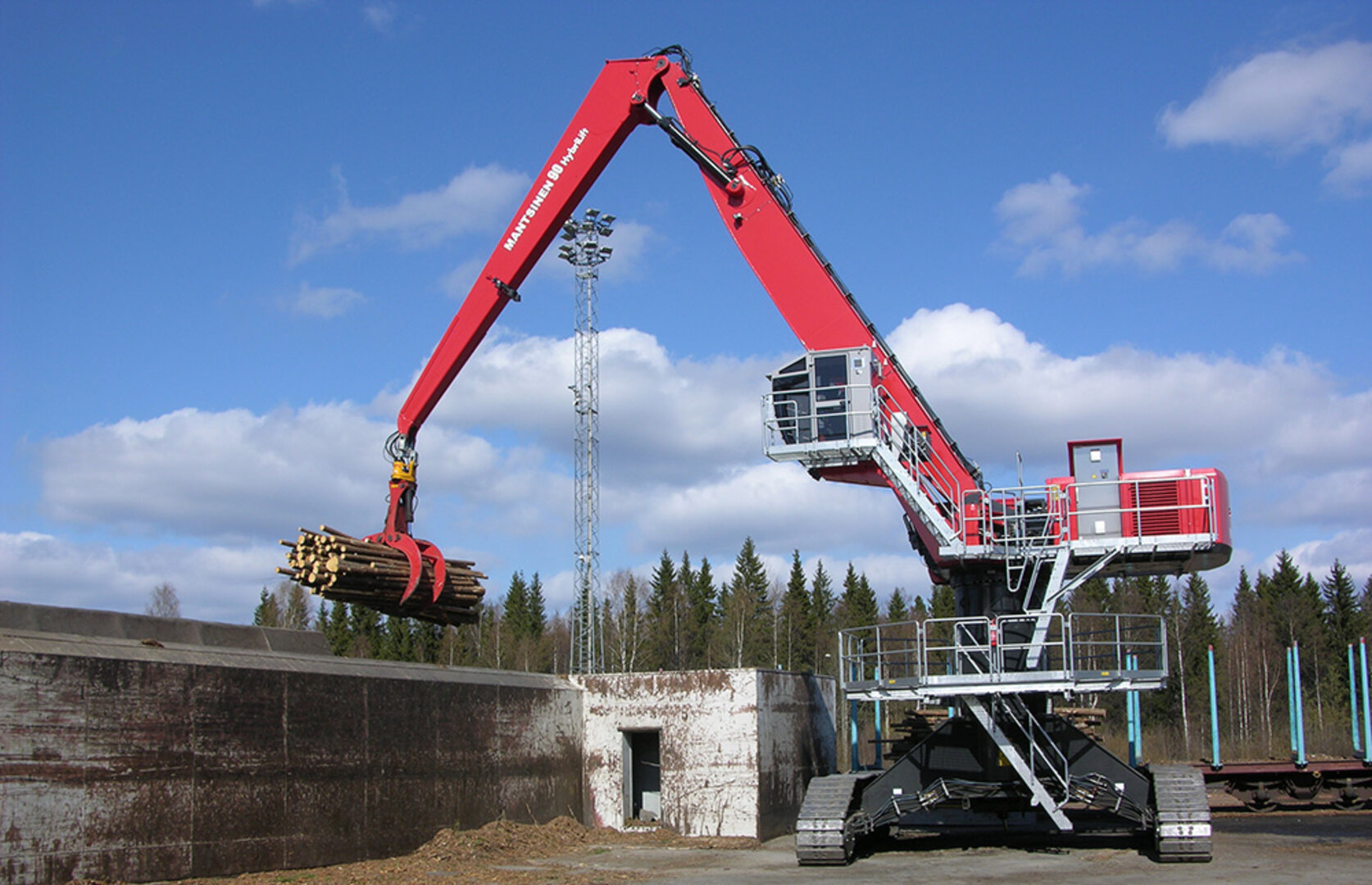

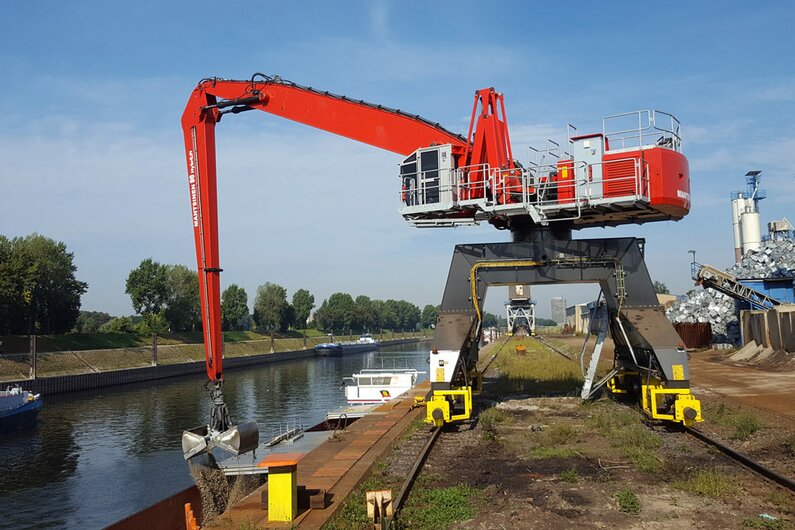

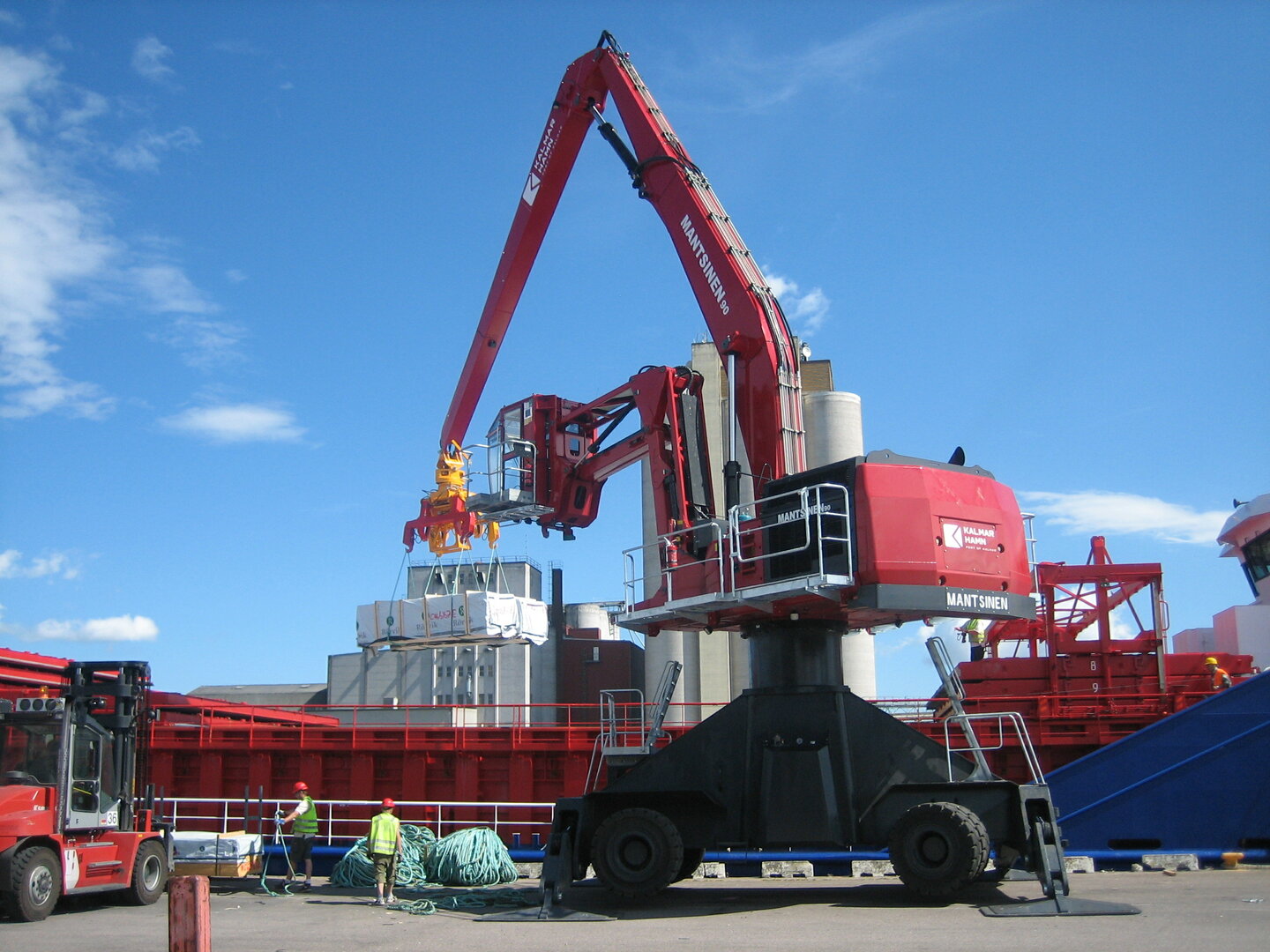

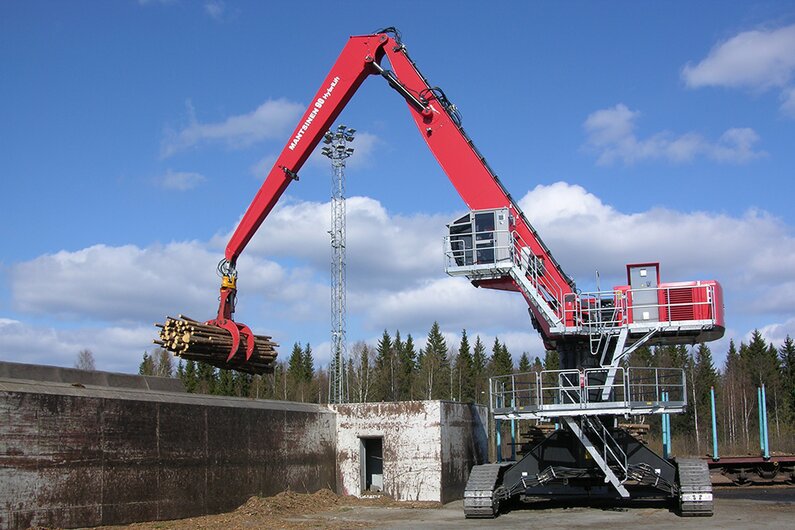

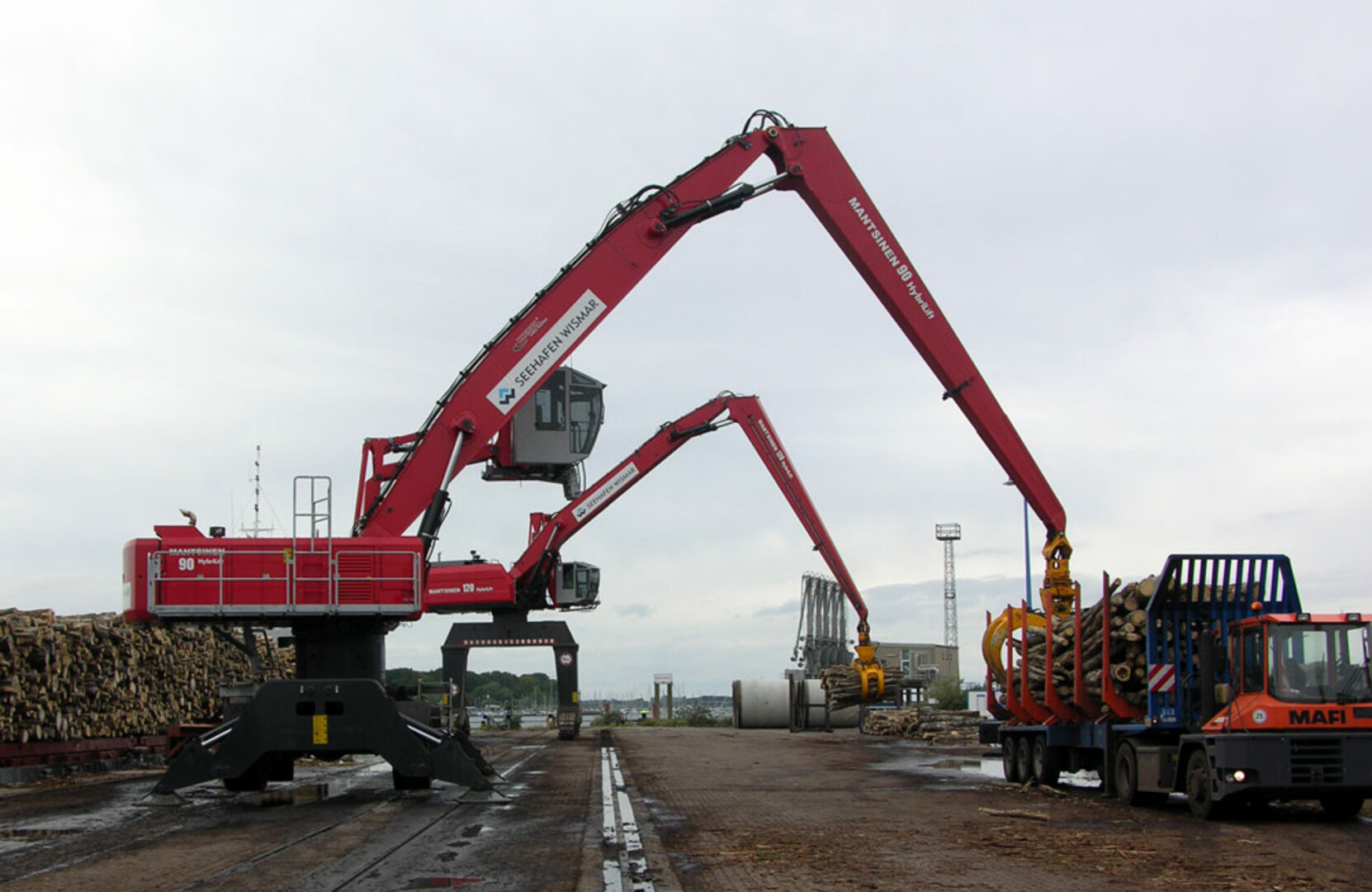

Der Mantsinen 90 Umschlagbagger

Mit einem Einsatzgewicht von ca. 100t und einer Ausladung von bis zu 26m bietet der Mantsinen 90M eine starke Basis für Ihren industriellen Großgüterumschlag.

Durch die variable Unterwagenkonfiguration wird die Maschine explizit auf Ihre Bedürfnisse ausgelegt – mobil, auf Raupe, als Portal oder schienengebunden – alles ist möglich.

Unsere Einsatzberater informieren Sie gerne vor Ort über alle Vorzüge der Maschine.
