160

Betriebsgewicht: 210.000 kg
Referenzgreifer: 0
Motorleistung: 515 kW

Technische Daten

Modell
  • 160 M
  • 160 R
  • 160 S
  • 160 F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 185 t
    Bis 210 t
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 3 l/min
    Fördermenge je Hauptpumpe 420 l/min
    Schwenkwerk 540 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 300 bar
    HybriLift® Energiespeichersystem Entspricht 260kW Motorleistung
    Hydauliköltank 1.650 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 4,7 min‑1
    Max. Schwenkmoment 410 kNm
  • BREMSANLAGE

    Betriebsbremse Nasse Lamellenbremsen
    Feststellbremse Automatisch nasse Lamellenbremsen
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 3.000 l
    DEF/AdBlue 160 l
    Hersteller und Fabrikat Volvo Penta TAD 1672VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 515 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 16,1 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 225 Ah
  • FAHRGESCHWINDIGKEIT

    Maximale Geschwindigkeit 5 km/h
  • UNTERWAGEN

    Radstand 2,0 / 4,0 / 2,0 m

    Abstützungen

    4-Punkt-Abstützung
    Standardabmessungen 2000 x 2500 mm
    Optional 2000 x 4000 mm

    Bereifung

    Standard Vollgummi 16-fach 16.00-25
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    32 m
    Auslegerlänge 17,5 m
    Stiellänge 15 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 15,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 13 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 17,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 15 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 170 t
    Bis 220 t
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 3 l/min
    Fördermenge je Hauptpumpe 420 l/min
    Schwenkwerk 540 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 300 bar
    HybriLift® Energiespeichersystem Entspricht 260kW Motorleistung
    Hydauliköltank 1.650 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 4,7 min‑1
    Max. Schwenkmoment 410 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 3.000 l
    DEF/AdBlue 160 l
    Hersteller und Fabrikat Volvo Penta TAD 1672VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 515 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 16,1 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 225 Ah
  • FAHRGESCHWINDIGKEIT

    Maximale Geschwindigkeit 2,8 km/h
  • UNTERWAGEN

    Tragende Kettenlänge

    8.100 mm

    Bodenplatten Option 1

    Spezifikation Flach
    Abmessung 1.000 mm

    Bodenplatten Option 2

    Spezifikation Flach
    Abmessung 1.200 mm
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    32 m
    Auslegerlänge 17,5 m
    Stiellänge 15 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 15,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 13 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 17,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 15 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 3 l/min
    Fördermenge je Hauptpumpe 420 l/min
    Schwenkwerk 540 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 300 bar
    HybriLift® Energiespeichersystem Entspricht 260kW Motorleistung
    Hydauliköltank 1.650 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 4,7 min‑1
    Max. Schwenkmoment 410 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 3.000 l
    DEF/AdBlue 160 l
    Hersteller und Fabrikat Volvo Penta TAD 1672VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 515 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 16,1 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 225 Ah
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    32 m
    Auslegerlänge 17,5 m
    Stiellänge 15 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 15,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 13 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 17,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 15 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 3 l/min
    Fördermenge je Hauptpumpe 420 l/min
    Schwenkwerk 540 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 300 bar
    HybriLift® Energiespeichersystem Entspricht 260kW Motorleistung
    Hydauliköltank 1.650 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 4,7 min‑1
    Max. Schwenkmoment 410 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 3.000 l
    DEF/AdBlue 160 l
    Hersteller und Fabrikat Volvo Penta TAD 1672VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 515 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 16,1 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 225 Ah
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    32 m
    Auslegerlänge 17,5 m
    Stiellänge 15 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 15,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 13 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 17,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 15 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12,5 m
    Spezifikation Gekröpfter Ausleger
    Stiellänge 10 m
Hinweis: Irrtümer und technische Änderungen vorbehalten.

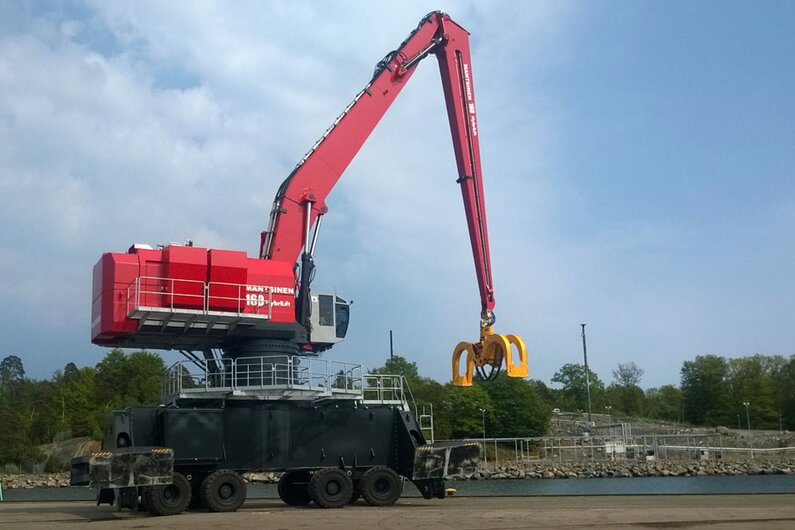

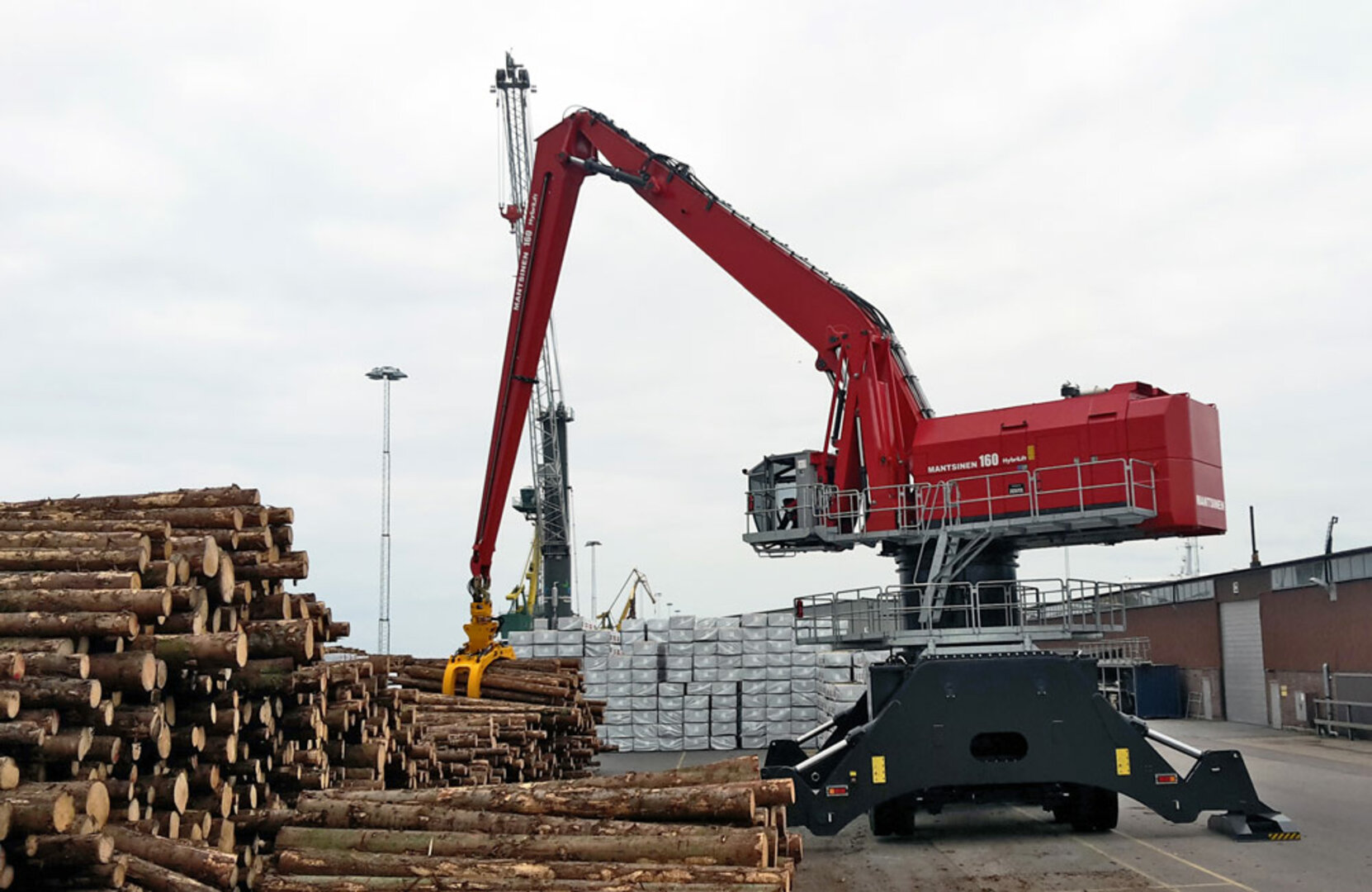

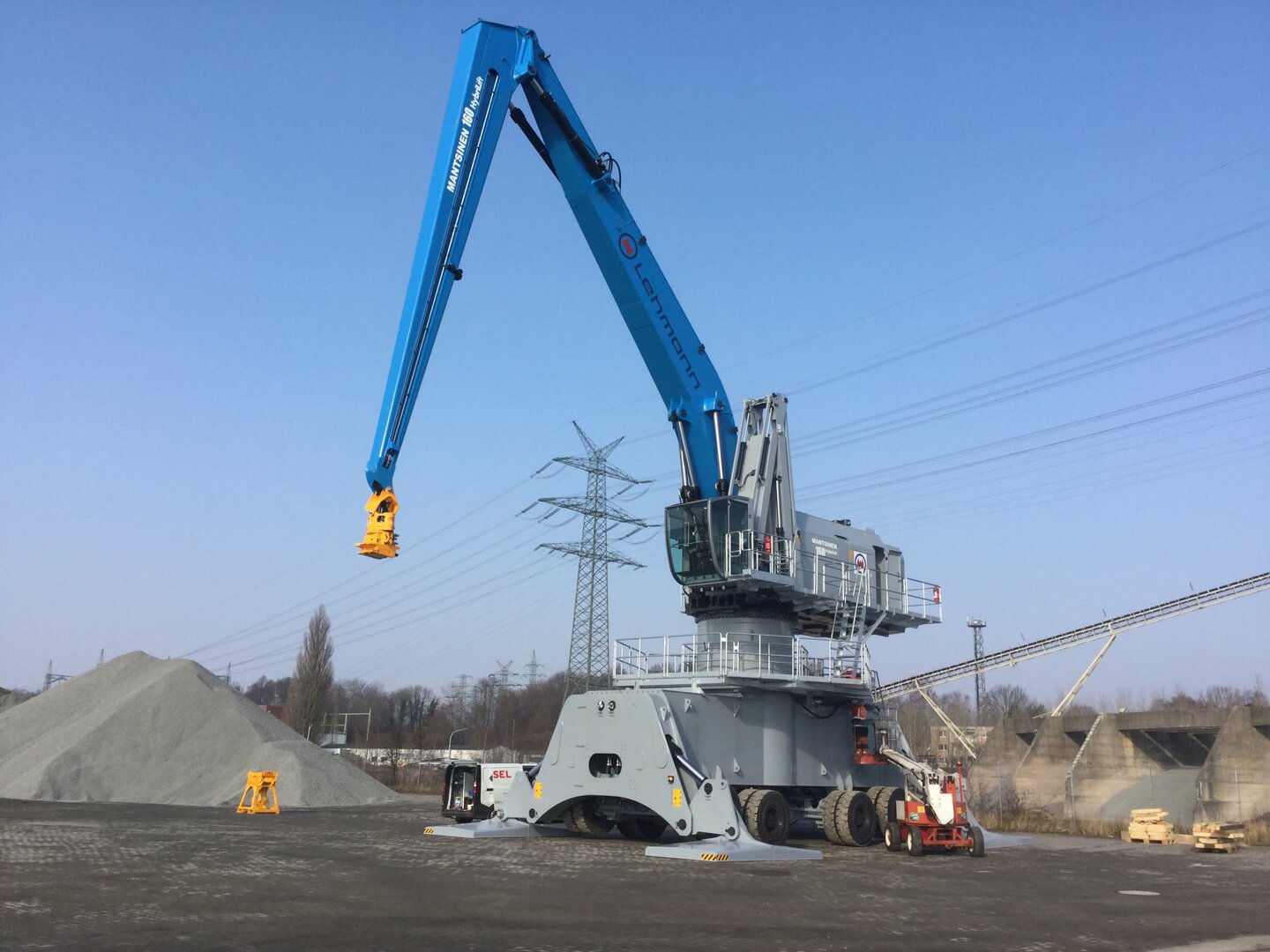

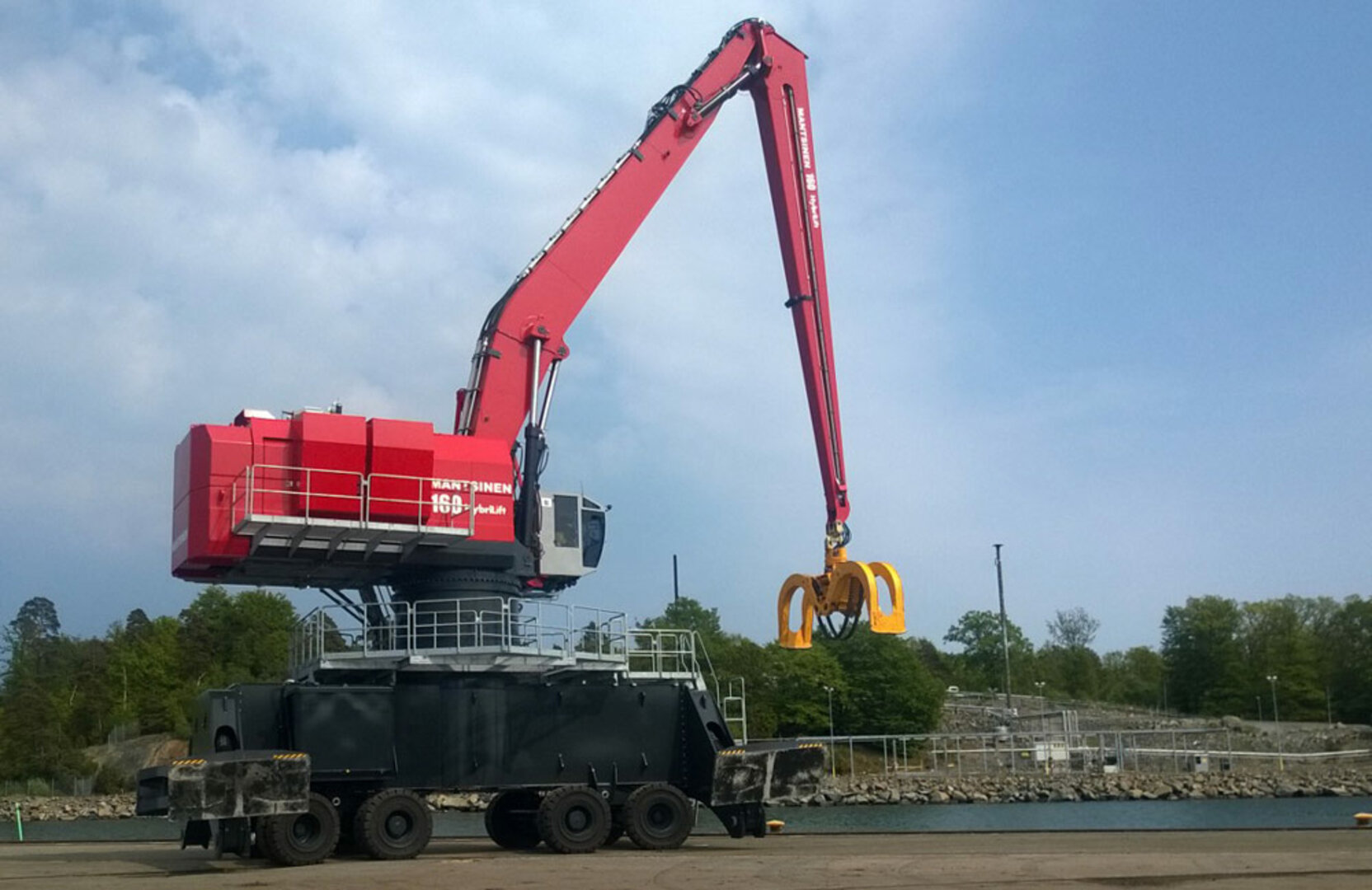

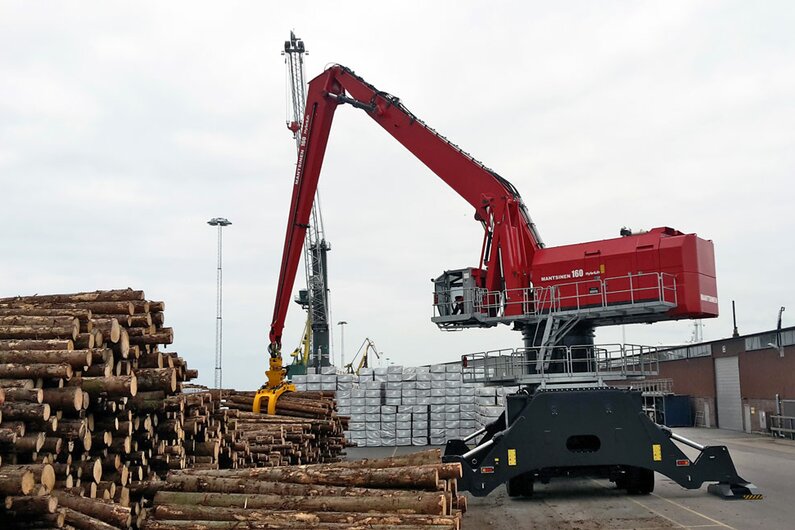

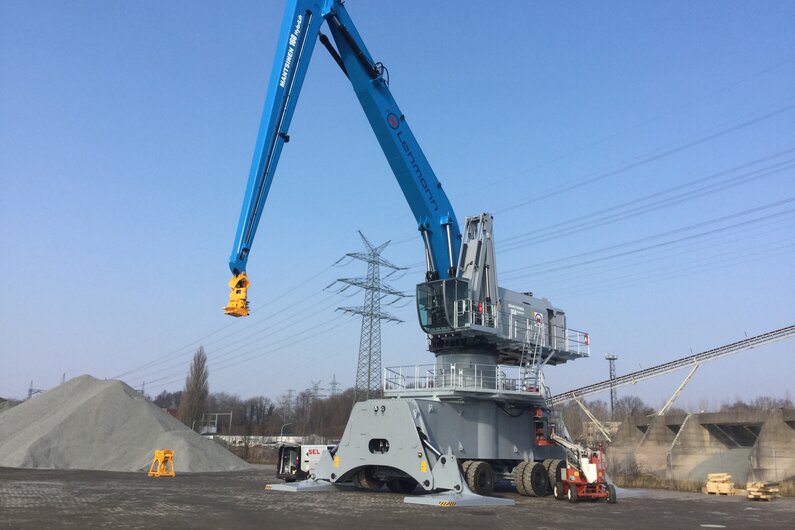

Der Mantsinen 160 Umschlagbagger

Mit einem 522 kW starken Motor ausgestattet, arbeitet der mobile Mantsinen 160M mit einer maximalen Ausladung von bis zu 32m optimal in der Hafenlogistik.

Das Einsatzgewicht von bis zu 190t wird dabei auf vier Achsen verteilt, so wird der Bodendruck gering gehalten.

Schiffe der Handymax Klasse können problemlos be- & entladen werden, das Mantsinen HybriLift© System ermöglicht dabei Energieeinsparungen von bis zu 35%.
