120

Betriebsgewicht: 140.000 kg
Referenzgreifer: 0
Motorleistung: 375 kW

Technische Daten

Modell
  • 120 M
  • 120 R
  • 120 S
  • 120 F
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 125 t
    Bis 140 t
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 420 l/min
    Schwenkwerk 395 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    HybriLift® Energiespeichersystem Entspricht 124kW Motorleistung
    Hydauliköltank 1.000 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 5,2 min‑1
    Max. Schwenkmoment 240 kNm
  • BREMSANLAGE

    Betriebsbremse Nasse Lamellenbremsen an zwei Achsen
    Feststellbremse Automatisch nasse Lamellenbremsen an zwei Achsen
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 1.500 l
    DEF/AdBlue 200 l
    Hersteller und Fabrikat Volvo TAD 1374VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 375 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 12,8 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 225 Ah

    Generator

    Spannung 24 V
    Stromstärke 110 A
  • FAHRGESCHWINDIGKEIT

    Maximale Geschwindigkeit 5 km/h
  • UNTERWAGEN

    Radstand 2,8 / 2,8 m

    Abstützungen

    4-Punkt-Abstützung
    Standardabmessungen 950 x 1500 mm

    Bereifung

    Standard 6-fach 18.00-25 (Luftgefüllt)
    Optional Vollgummi 12-fach 14.00-25
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    27,4 m
    Auslegerlänge 15 m
    Stiellänge 13 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 14 m
    Stiellänge 12 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 15 m
    Stiellänge 13 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12 m
    Stiellänge 10 m
  • EINSATZGEWICHT OHNE ANBAUGERÄT

    Von 110 t
    Bis 135 t
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 420 l/min
    Schwenkwerk 395 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    HybriLift® Energiespeichersystem Entspricht 124kW Motorleistung
    Hydauliköltank 1.000 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 5,2 min‑1
    Max. Schwenkmoment 240 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 1.500 l
    DEF/AdBlue 200 l
    Hersteller und Fabrikat Volvo TAD 1374VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 375 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 12,8 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 225 Ah

    Generator

    Spannung 24 V
    Stromstärke 110 A
  • FAHRGESCHWINDIGKEIT

    Maximale Geschwindigkeit 3,5 km/h
  • UNTERWAGEN

    Bodenplatten Option 1

    Spezifikation 3-Steg
    Abmessung 550 mm

    Bodenplatten Option 2

    Spezifikation Flach
    Abmessung 670 mm

    Bodenplatten Option 3

    Spezifikation Flach
    Abmessung 850 mm
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    27,4 m
    Auslegerlänge 15 m
    Stiellänge 13 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 14 m
    Stiellänge 12 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 15 m
    Stiellänge 13 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12 m
    Stiellänge 10 m
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 420 l/min
    Schwenkwerk 395 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    HybriLift® Energiespeichersystem Entspricht 124kW Motorleistung
    Hydauliköltank 1.000 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 5,2 min‑1
    Max. Schwenkmoment 240 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 1.500 l
    DEF/AdBlue 200 l
    Hersteller und Fabrikat Volvo TAD 1374VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 375 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 12,8 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 225 Ah

    Generator

    Spannung 24 V
    Stromstärke 110 A
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    27,4 m
    Auslegerlänge 15 m
    Stiellänge 13 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 14 m
    Stiellänge 12 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 15 m
    Stiellänge 13 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12 m
    Stiellänge 10 m
  • HYDRAULIKANLAGE

    Max. Pumpenfördermenge

    Anzahl Hauptpumpen 2 l/min
    Fördermenge je Hauptpumpe 420 l/min
    Schwenkwerk 395 l/min

    Max. Arbeitsdruck

    Ladeausrüstung 330 bar
    Fahrwerk und Heavy Lift mode 350 bar
    Schwenkwerk 270 bar
    HybriLift® Energiespeichersystem Entspricht 124kW Motorleistung
    Hydauliköltank 1.000 l
  • SCHWENKWERK

    Drehkranz Innenverzahnter, dreireihiger Heavy Duty-Rollendrehkranz
    Max. Oberwagendrehzahl 5,2 min‑1
    Max. Schwenkmoment 240 kNm
  • MOTOR

    Nutzbares Tankvolumen

    Diesel 1.500 l
    DEF/AdBlue 200 l
    Hersteller und Fabrikat Volvo TAD 1374VE
    Betriebsspannung 24 V
    Bauart 6-Zylinder-Reihenmotor
    Leistung 375 kW
    Nenndrehzahl 1.800 1/min
    Hubraum 12,8 l
    Abgasnorm EU Stufe IV

    Batterie

    Anzahl 2 Stück
    Spannung 12 V
    Kapazität 225 Ah

    Generator

    Spannung 24 V
    Stromstärke 110 A
  • FAHRERKABINE

    Kabinenpositionen
  • ARBEITSBEREICH

    Traglastwerte

    Maximale Ausladung

    27,4 m
    Auslegerlänge 15 m
    Stiellänge 13 m

    Arbeitsausrüstung Option 1

    Auslegerlänge 14 m
    Stiellänge 12 m

    Arbeitsausrüstung Option 2

    Auslegerlänge 15 m
    Stiellänge 13 m

    Arbeitsausrüstung Option 3

    Auslegerlänge 12 m
    Stiellänge 10 m
Hinweis: Irrtümer und technische Änderungen vorbehalten.

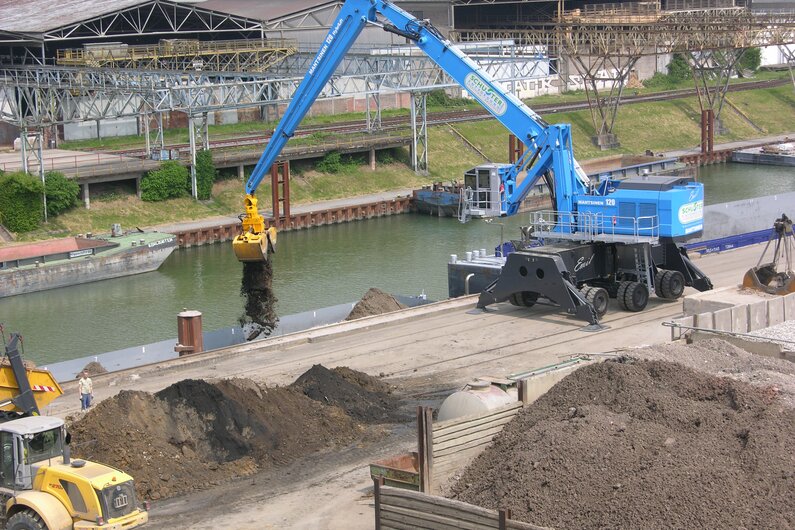

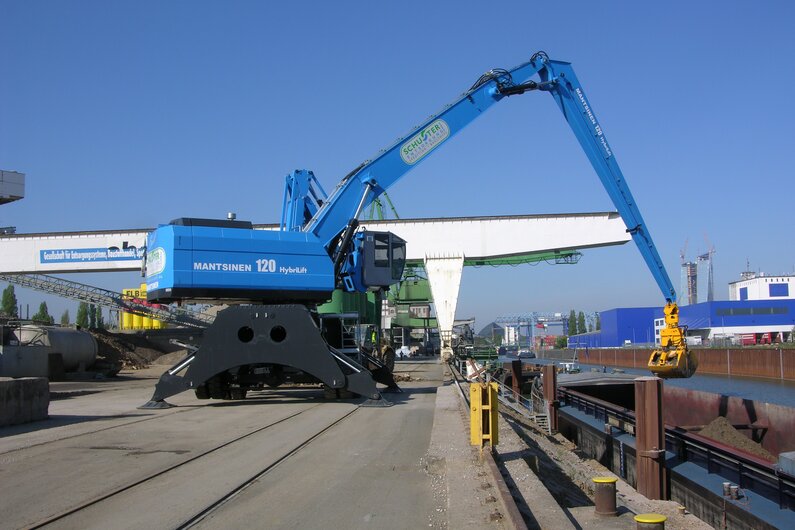

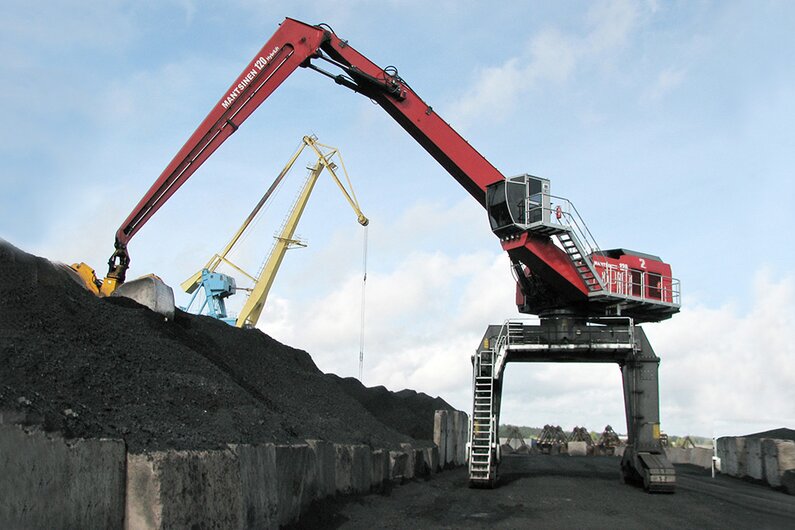

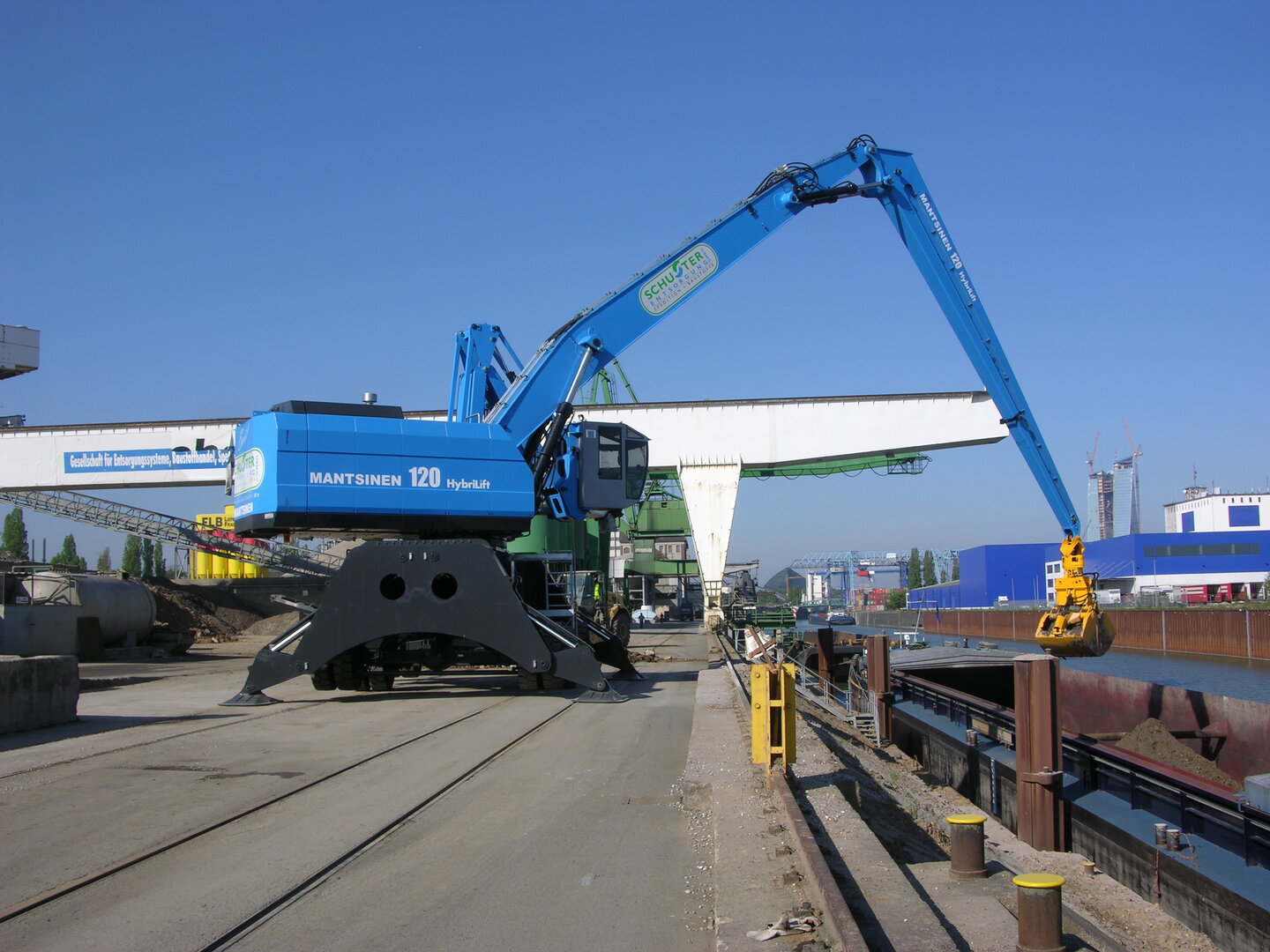

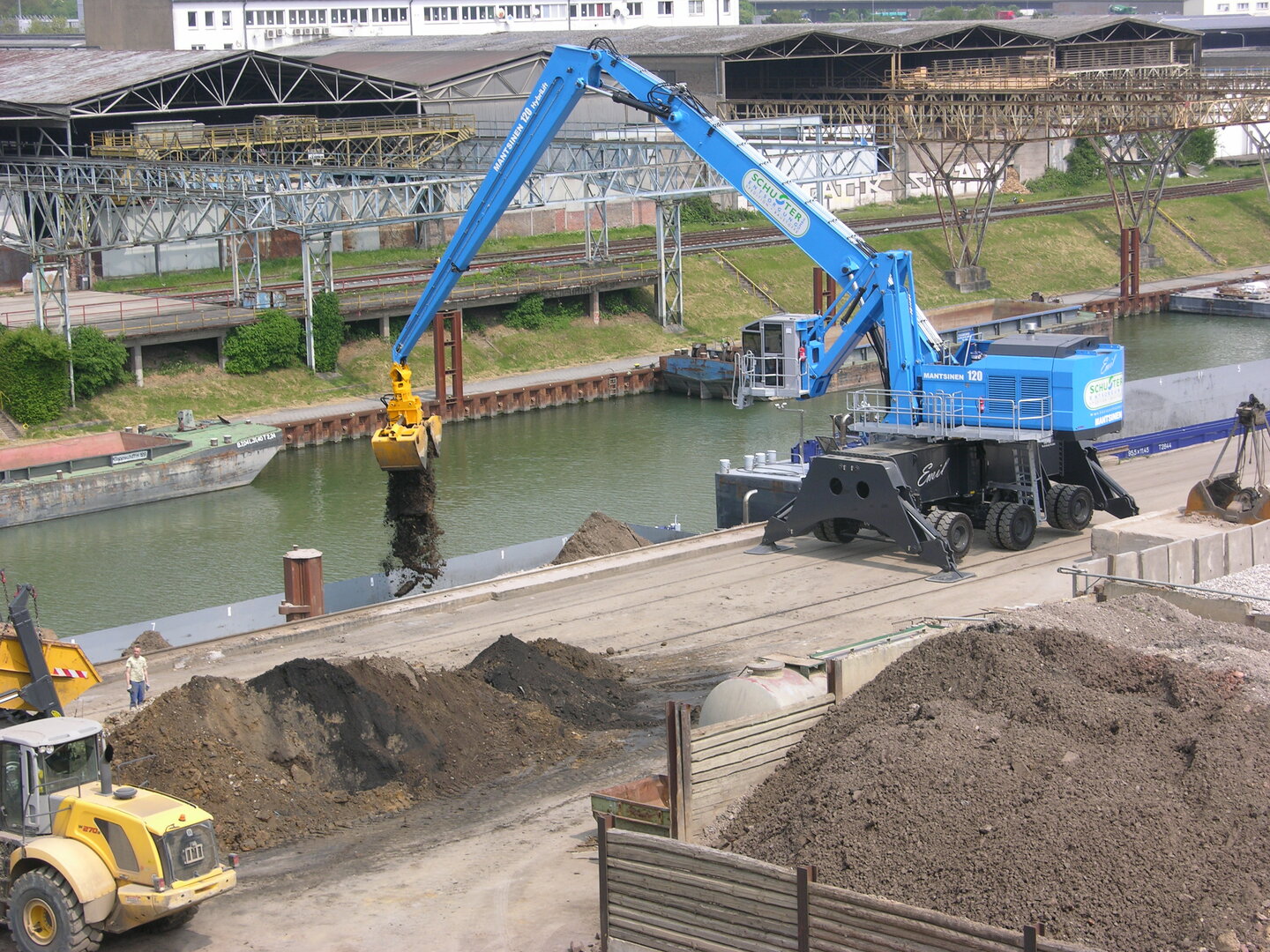

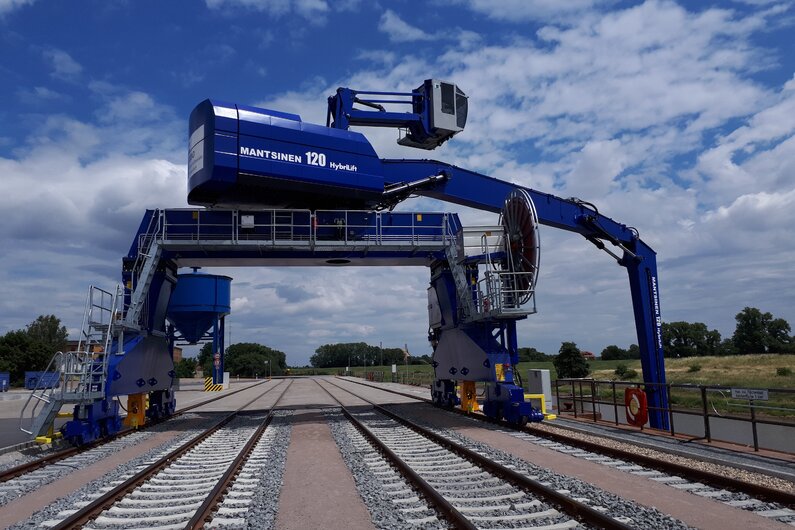

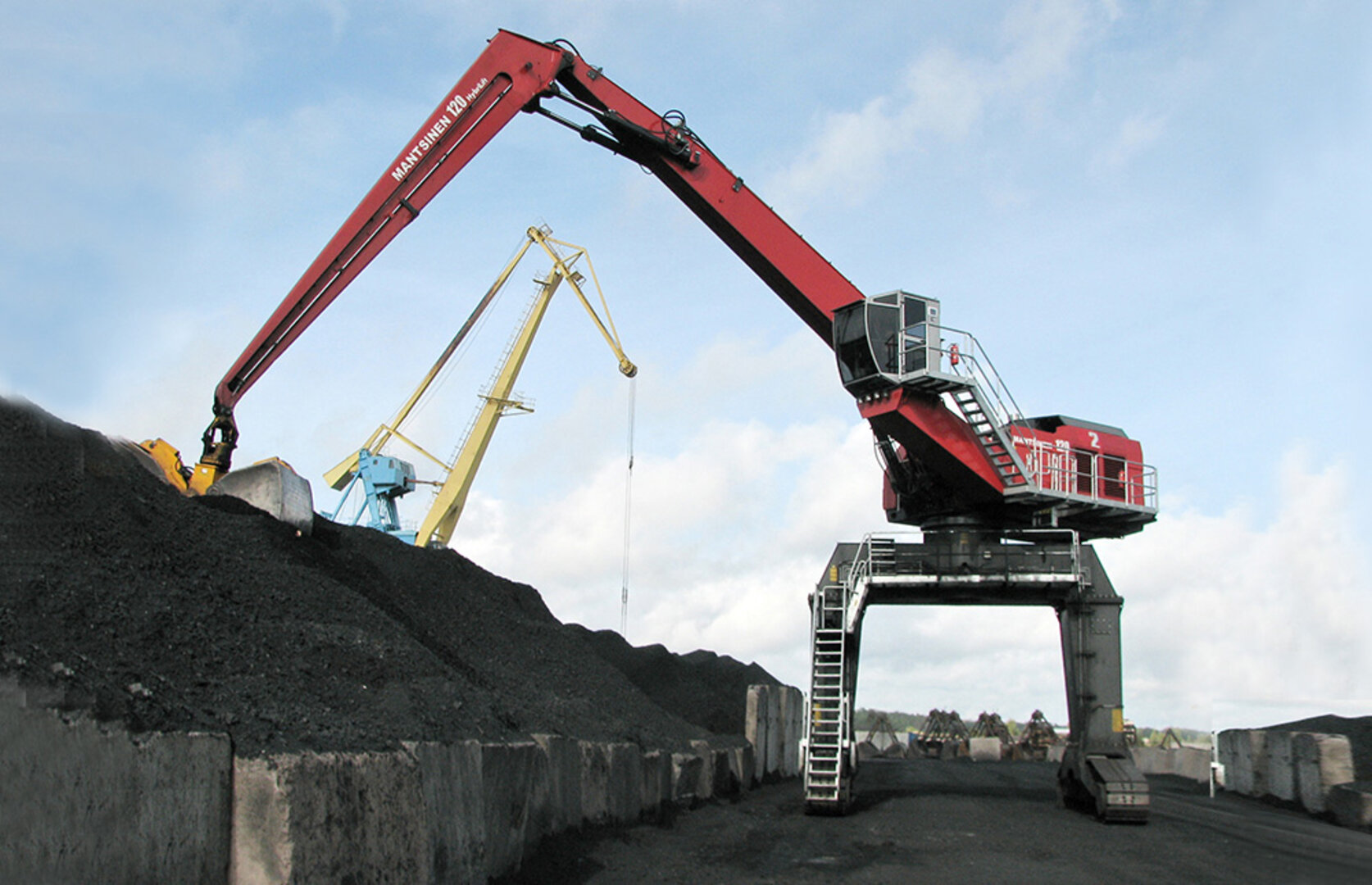

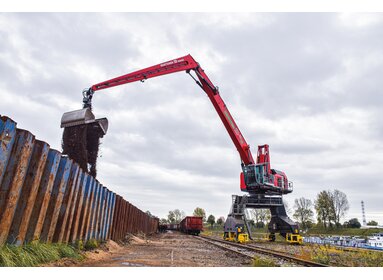

Der Mantsinen 120 Umschlagbagger

Der Mantsinen 120M ist der mobile Allrounder, mit einem Einsatzgewicht von bis zu 130t und einer maximalen Ausladung von 27m eignet er sich optimal zur Be- & Entladung von Schiffen der Handysize Klasse.

Im Hafeneinsatz spielt das Mantsinen HybriLift© System seine Vorteile optimal aus und erzielt eine Energieeinsparung von bis zu 35%.

Der extra stabile HD-Unterwagen mit drei Achsen und Vierradantrieb ist in verschiedenen Höhen erhältlich und kann individuell auf Ihre Bedürfnisse angepasst werden.
